Описание
Мы знаем особенности эксплуатации оборудования, учитываем интенсивность и условия работы. Поэтому предоставляем заказчику выбор не только среди оригинальных компонентов, но и проверенных аналогов от европейских производителей с гарантией совместимости.
Краткое руководство для HiFocus 360i (pdf) →

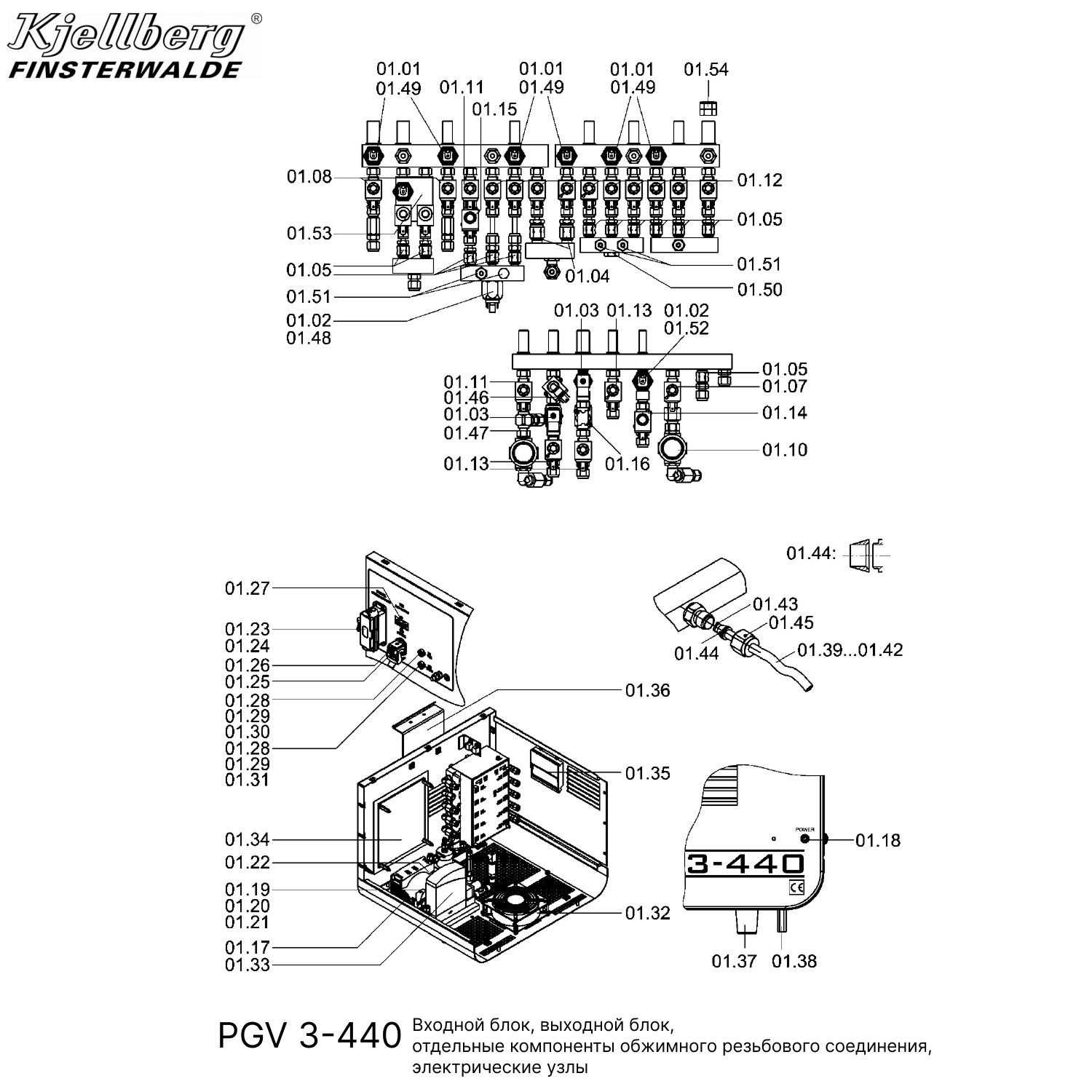

| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | КОД |
| 01.01 | .10.148.898 | Реле давления, размыкающий контакт 1/4″ латунный, плоский разъем | S1, S3-S7 |
| 01.01 | .10.148.898 | Реле давления, размыкающий контакт 1/4″ латунный, плоский разъем | (S2, S8) |
| 01.02 | .10.148.902 | Реле давления, замыкающий контакт 1/4″ латунный, плоский разъем | S9, S10 |
| 01.03 | .10.148.909 | Измерительный преобразователь давления 0-10 бар, G1/4″ | P1, P2 |
| 01.04 | .10.501.007 | Обратный клапан G1/4″ латунный никелированный | |
| 01.05 | .10.501.008 | Обратный клапан G1/8″ латунный никелированный | |
| 01.06 | .10.639.005 | Регулятор давления G 1/4″ 8 бар, ввинчиваемый | DR1 |
| 01.07 | .11.825.155.819 | Электромагнит. кл. 24 V AC с диафрагмой Ø0,75 | Y27 |
| 01.08 | .11.825.155.815 | Электромагнит. клапан с ниппелем с двухходовой резьбой M13x1, обратным клапаном и HyLock 6M | Y1, Y4 |
| 01.09 | .11.825.155.816 | Регулятор давления для PGV 3 на участке ZG | DR2 |
| 01.10 | .11.825.155.817 | Регулятор давления для PGV 3 в байпасе WG | DR3 |
| 01.11 | .12.250.000 | ЭМК с 2хDGN M13x1 O2 | Y5, Y20 |
| 01.12 | .12.250.002 | Электромагнит. клапан с ниппелем с двухходовой резьбой M13x1 и HyLock 6M O2 | Y7-Y16 |
| 01.12 | .12.250.002 | Электромагнит. клапан с ниппелем с двухходовой резьбой M13x1 и HyLock 6M O2 | (Y2,Y3) |
| 01.13 | .12.250.006 | Электромагнит. клапан с HyLock 6M и ниппелем с двухходовой резьбой M13x1 O2 | Y22, Y24, Y25 |
| 01.14 | .12.250.802 | Электромагнит. трехходовой двухпозиционный клапан с ниппелем с двухходовой резьбой M13x1 и HyLock 6M | Y26 |
| 01.15 | .12.250.803 | Электромагнит. трехходовой двухпозиционный клапан с M13x1A и HyLock 6M | Y6 |
| 01.16 | .12.250.804 | Электромагнит. трехходовой двухпозиционный клапан с M13x1 A/I | Y23 |
| 01.17 | .10.101.985.1 | Блок питания 230 В пер. т., 24 В пост. т., 2,5 А, регулируемый | A3 |
| 01.18 | .10.105.629 | Зеленый светодиод 2658.8081 хромированный патрон, 20 мА | H1 |
| 01.19 | .10.110.467 | Патрон 95853 для реле, винтовое соединение | K1 |
| 01.20 | .10.110.469 | Хомут 095.71 для реле | K1 |
| 01.21 | .10.110.480 | Реле 24 В пер. т. КАТ.2 переключающих контакта 5 А, 250 ВА | K1 |
| 01.22 | .10.130.002 | RC-звено, 250 В перем./пост. тока 0,2 мкФ 47 Ом | RC1 |
| 01.23 | .10.164.111 | Штекерная вставка 25-полюсная +РЕ, обжимное соединение | X110A |
| 01.24 | .10.164.113 | Нижняя часть корпуса, 25-пол.+ защитная крышка | X110A |
| 01.25 | .10.164.170 | Гнездовая вставка 3-полюсная +РЕ, резьбовое соединение | X1 POWER |
| 01.26 | .10.164.173 | Нижняя часть корпуса, открытая, металлическое исполнение | X1 POWER |
| 01.27 | .10.164.708 | Штекер SUB-D 9-полюсный/резка/UNC 4-40 | X2 CAN1/PGC |
| 01.28 | .10.189.300 | Держатель предохранителя (стеклянного) 500 В, 6,3Х32 мм | F1, F2 |
| 01.29 | .10.189.302 | Колпачок для предохранителя (стеклянного) 6,3х32 мм | F1, F2 |
| 01.30 | .10.189.305 | Вставка предохранителя (стеклянного) Т 2А, 6,3х32 мм, 440 В | F1 |
| 01.31 | .10.189.309 | Вставка предохранителя (стеклянного) T6,3A, 6,3×32мм, 440 В | F2 |
| 01.32 | .10.535.605 | Осевой вентилятор 135X135X38 230 В пер. тока, тип 5656S | M1 |
| 01.33 | .11.825.155.910 | Газовый микроконтроллер PGV 3, смонтированный | A4 MGC |
| 01.34 | .12.LP068610 | LP_068610_f CAN2 (для PGV3) | A2 LP CAN2 |
| 01.35 | .10.504.590 | Углубление для ручки, форма B, L=100, черн., эпоксид | |
| 01.36 | .11.825.150.008 | Клеммный зажим | |
| 01.37 | .10.504.883 | Резиновый амортизатор Dm.30x32x6, черный | |
| 01.38 | .10.184.838 | Распорный болт М6 X 30 , I/A хромиров. | |
| 01.39 | .10.508.019 | Полиамидный пластмассовый шланг 6/4 мм, синий | |
| 01.40 | .10.508.020 | Полиамидный пластмассовый шланг 6/4 мм, красный | |
| 01.41 | .10.508.021 | Полиамидный пластмассовый шланг 6/4 мм, черный | |
| 01.42 | .10.508.023 | Полиамидный пластмассовый шланг 6/4 мм, зеленый | |
| 01.43 | .10.500.057 | Опорная гильза, D=4/6 мм, латунная | |
| 01.44 | .10.500.058 | Комплект зажимных колец, 6 мм, латунь | |
| 01.45 | .10.500.065 | Гайка CN-6M | |
| 01.46 | .12.250.801 | Электромагнит. трехходовой двухпозиционный клапан с 2 ниппелями с двухходовой резьбой M13x1 | Y21 |
| 01.47 | .11.825.155.818 | Регулятор давления для PGV 3 на участке ZG | DR2 |
| 01.48 | .10.505.039 | Уплотнительное кольцо 11×1,5 VMQ ISO1629 70Shore красное | |
| 01.49 | .10.505.884 | Уплотнительное кольцо 14×2 VMQ ISO1629 70Shore | |
| 01.50 | .10.505.873 | Уплотнительное кольцо 12×1 VMQ ISO1629 70Shore | |
| 01.51 | .10.505.913 | Уплотнительное кольцо 8×1 VMQ ISO1629 70Shore красное | |
| 01.52 | .10.575.152 | Манометр, профильная прокладка R1/4″, Cu | |
| 01.53 | .11.825.155.861 | Вход газа Y2, Y3; в комплекте | Y2, Y3, S2 |
| 01.54 | .12.229.050 | Заглушка G3/8″, левая |
