PeStall ZEUS MAX 3D

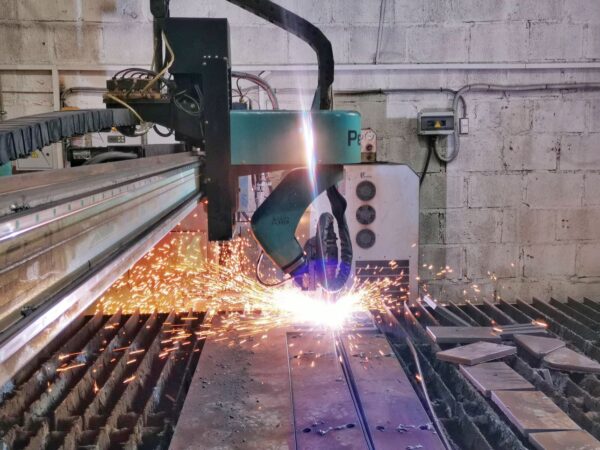

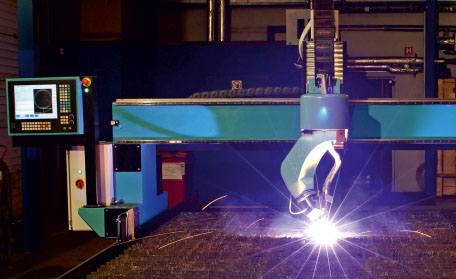

Станок оснащенный  суппортом для 3D плазменной  резки металла. Создан на основе новейших достижений в области плазменной резки.

Прочная двусторонняя установка портальной конструкции движется вдоль продольной оси по точным линейным направляющим. Основой является надежный профиль IPE. Отдельные каретки горелок движутся по точной двойной линейной направляющей. Шарико-винтовые пары используются для вертикального подъема отдельных горелок.

Все оси приводятся в движение мощными сервоприводами переменного тока с точными планетарными редукторами на всех осях перемещения. Все оси машины оснащены гребнями с наклонными зубьями для максимально плавной работы.

Категория:
Заказать

Описание

Установка плазменной резки включает в себя:

  • Портал с двусторонним продольным приводом устанавливается на механически обработанные профильные рельсы, двигается на линейных направляющих HIWIN 30, длина 4000мм.
  • Высокоточные необслуживаемые бесщёточные сервоприводы 700 Ватт управляют продольным перемещением портала и поперечным перемещением суппортов.
  • Необслуживаемые индуктивные датчики и индуктивные концевые ограничители для рабочей зоны и управления.
  • Суппорт режущей горелки плазменной резки – с двигателем для движения по порталу.

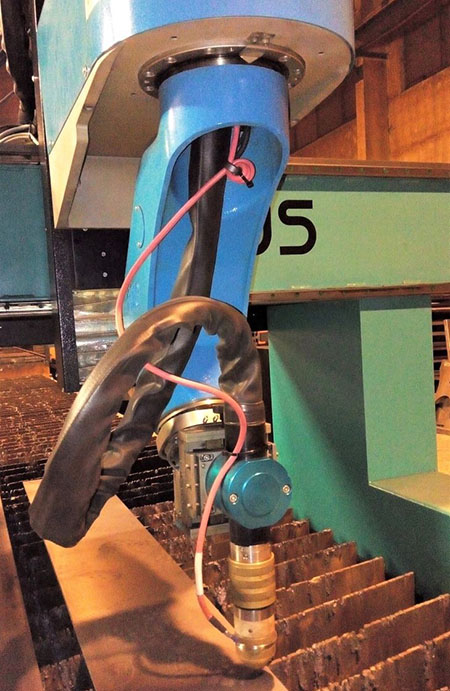

  • Суппорт плазменного резака осуществляет наклон и поворот плазменного резака в автоматическом режиме для резки со скосом кромок по заданному контуру.
  • Привод закрытого типа: бесщёточный двигатель, высокоточная винтовая пара и линейные направляющие
  • Блок управления THC
  • Плазменный интерфейс, автоматическая настройка высоты зажигания плазменной горелки, управляемая установка рабочей высоты, плазменный суппорт с защитой от столкновений, с автоматическим отключением движения портала и подъемом плазматрона в верхнее положение в случае коллизии с материалом.
  • Отслеживание и изменение высоты плазменного резака в процессе резки по изменению напряжения на дуге
  • Лазерный указатель для обозначения точки врезки
  • Защитная шторка на плазмотрон
  • Двигатели осей А и С Servo motor 400 Ватт
  • Максимальный угол наклона 3Д головы (ось А): ±90°
  • Поворот резака (ось С): ±1080°Суппорт режущей горелки автогенной резки, горелка с зажиганием и влоком управления высотой, автоматическая настройка давлении газов
    комплект документов на машину и программное обеспечение на русском языке. Принципиальные электрические схемы на все узлы и блоки. В бумажном и в электронном виде.

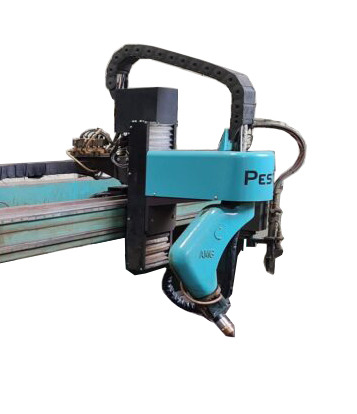

  • Поворотная голова для 3D резки, суппорт специальный под 3D голову.
  • Секционный стол  для раскроя листа с герметичным каналом вытяжки и электрически управляемой пневмосистемой для открытия заслонок секцией.

Система ЧПУ на базе ПК MEFI (операционная система Windows 10) содержит:

  • герметичное пылезащитное исполнение
  • русифицированное меню
  • 18′ FULL HD цветной LED дисплей
  • наличие банка стандартных планов резки и создание управляющих программ на рабочем месте
  • архивацию данных
  • графическое отображение обработки деталей и карты раскроя
  • автоматизированная система раскройки листа с возможностью ручной коррекции
  • ручную коррекцию изменения установки координат и скорости резки
  • автоматический выбор режимов резки при задании толщины и марки материала
  • автоматическое изменение режимов резания в зависимости от траектории обработки
  • возобновление работы машины после прерывания резки непосредственно с места прерывания
  • стойка ЧПУ закреплена на портале, ЧПУ в пылезащитном кожухе
  • промышленный ПК с быстродействующим PLC/CNC
  • невосприимчивость к вибрациям, кнопка экстренной остановки и кнопки подъёма/опускания суппортов, пыленепроницаемая клавиатура
  • автоматическая загрузка параметров резки из технологических таблиц по толщине материала и току источника
  • 4 независимые зоны с определенной нулевой точкой для программ раскроя
  • задание абсолютного нуля вручную, резка от любой точки на контуре.
  • возможности резки отходов от листа
  • возможность возврата к незавершенной резке программы, к какой-либо пропущенной детали, к началу программы
  • ориентация раскроя под расположение листа на столе
  • масштабирование геометрии резки с автоматическим отслеживанием места резки
  • возможность изменить компенсацию на ширину реза непосредственно при выполнении резки, даже в соответствии с состоянием расходников
  • функция автоматической выдачи уведомлений о необходимости ремонтных и сервисных работ, отображение и отчет о потерях времени и простоев
  • оснащение системой, исключающей повреждения в случае неожиданного отключения электроэнергии, запоминание положения на случай отключения электричества или экстренной остановки
  • отображение положения обрабатываемого изделия и линии реза в режиме реального времени на мониторе

Детали

Размер рабочей зоны

(2 x 4000) х 19000 мм

Точность установки координат

0.15 мм

Повторяемость

0.05 мм

Ускоренное перемещение

20 м/мин

Рабочее ускорение

1000 мм/кв.сек

Программируемый инкремент

0.005 мм

Измерительный инкремент

0.01 мм

Объем памяти базовая

250 гБ

Мощность привода

700W

Температурный режим работы

0 ÷+30 град

Номинальное напряжение и частота питающей сети

— для приводов и системы ЧПУ 230В, 50Гц
— для остальных потребителей 400 В, 50 Гц
