Описание

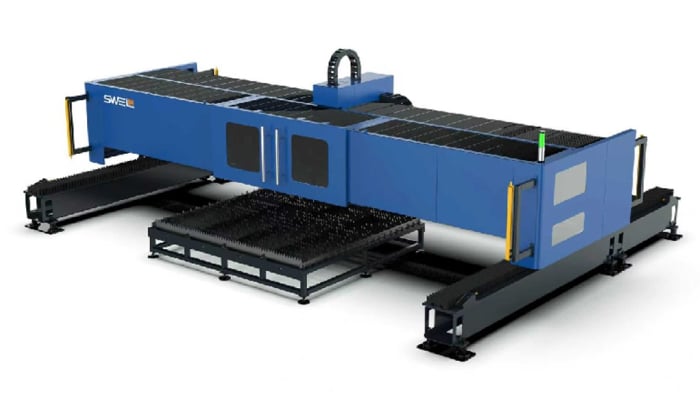

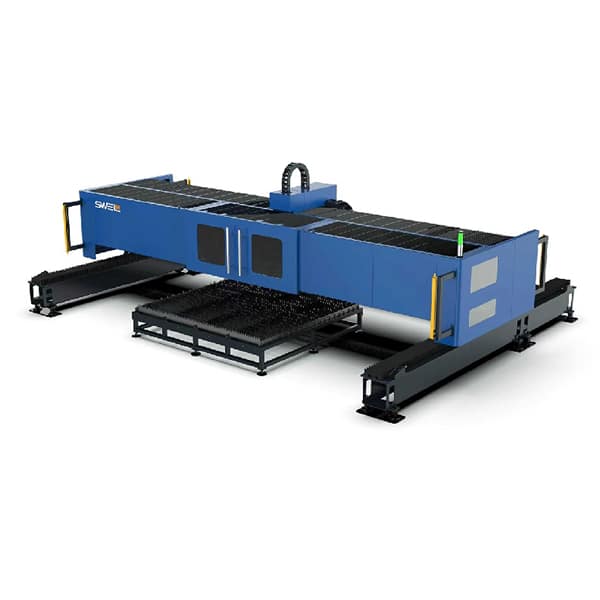

Лазерная установка SWEL серии CGA Large-Format — это промышленный сверхмощный лазерный комплекс портального типа для высокоточного раскроя крупноформатных металлических плит толщиной от 50 мм и более. Система поддерживает установку опциональных 3D-головок и головок для снятия фаски, а также масштабируемую конфигурацию рабочего поля под задачи конкретного производства. Разработан для непрерывной эксплуатации в тяжелом машиностроении, судостроении и мостостроении на мощностях до 60 кВт
Ключевые преимущества
- Экстремальная толщина и мощность: Работает в диапазоне ультравысоких мощностей от 12 до 60 кВт. Комплекс спроектирован специально для уверенного и скоростного раскроя тяжелых плит толщиной 50+ мм.
- Масштабируемая сегментированная станина (Flex Bed Sizing): Длина и ширина рабочего поля адаптируются под индивидуальный проект заказчика. Сегментированная сборная конструкция эффективно гасит вибрации и упрощает транспортировку крупногабаритных узлов.
- Эффективное дымоудаление: Траверса портала оснащена интегрированными вентиляторами высокого давления. Они направляют поток газов и дыма, образующихся при резке толстого металла, непосредственно вниз к вытяжным секциям, очищая рабочую зону. [1, 2]
- 3D-резка и снятие фасок (Bevel Cutting): Опциональная установка наклонных и пространственных лазерных головок позволяет за один проход осуществлять контурную резку и подготавливать детали к последующей сварке под углами до ±45°.
Технические характеристики
| Конфигурация | Широкоформатная напольная портальная система |
| Конструктив станины | Сегментированная станина на рельсовом ходу |
| Мощность лазерного источника | 12 кВт – 60 кВт |
| Толщина обрабатываемого металла | от 50 мм и выше |
| Режимы обработки | Прецизионная 2D и пространственная 3D резка |
| Доступные опции | 3D-головка, лазерная голова для снятия фаски |
| Размер рабочего поля | Гибкий, конфигурируется под требования проекта |
Обеспечивает максимальную гибкость при обработке крупноформатного листового проката. Станок оснащен сегментированной сборной станиной, размеры и формат которой могут быть индивидуально изменены и адаптированы под любые производственные нужды заказчика.
SWEL CGB Series (12000W-60000W) Ground Rail Gantry Beam laser Cutting Machine
Серия CGB (12000 Вт — 60000 Вт)
— Лазерный станок портального типа на напольных рельсах
| Модель | мощность лазера |
| LY13030S | 12 кВт / 20 кВт |
| LY26035S | 30 кВт / 40 кВт |
| LY26040S | 60 кВт / 80 кВт |
| LY25052S | 100 кВт / 120 кВт |
Технические параметры
| Рабочая зона резки | от (13030 мм — 26030 мм) до (3030 мм — 6030 мм) |
| Ход перемещения по оси Y | 13030 мм – 26030 мм |
| Ход перемещения по оси X | 3030 мм – 6030 мм |
| Ход перемещения по оси Z | 200 мм – 400 мм |
| Скорость синхронного перемещения X/Y | 90 м/мин |
| Ускорение по осям X/Y | 0.8 G |
| Точность позиционирования X/Y | ±0.1 мм |
| Точность повторного позиционирования X/Y | ±0.1 мм |
| Функция наклонного реза (Снятие фаски) | Опционально (Доступно под заказ) |

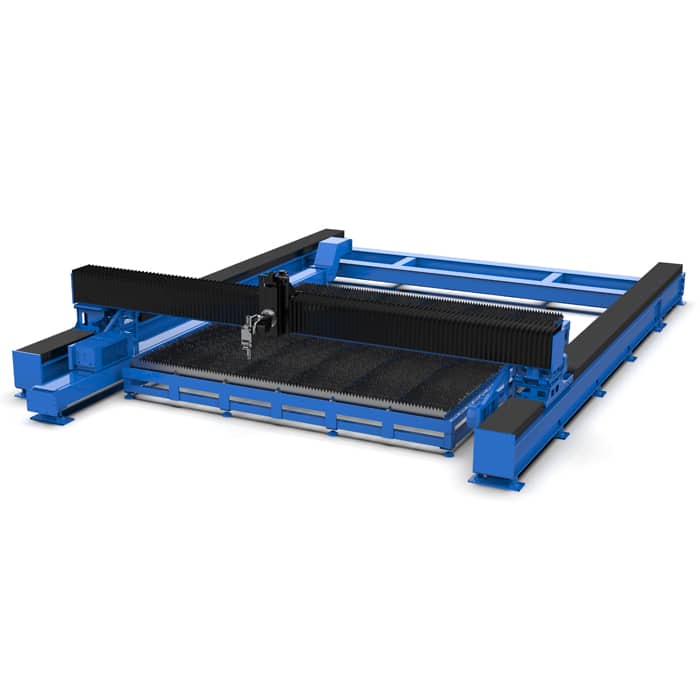

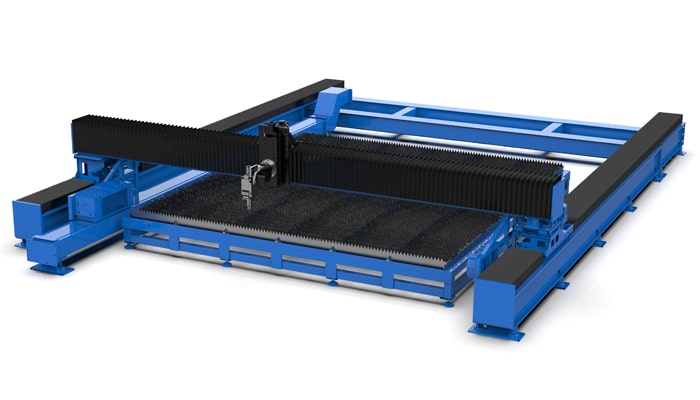

SWEL CGB Series (12000w-60000W) — Gantry Laser Cutting Machine
— Широкоформатный портальный лазерный комплекс
Лазерный станок SWEL серии CGB (Gantry Laser Cutting Machine) — это сверхмощный комплекс портального (напольного) типа, спроектированный для высокоскоростной раскройки крупногабаритных металлических листов сверхбольшой толщины.В отличие от стандартных лазерных станков с закрытым кабинетом, серия CGB относится к классу Ground-Rail Gantry (портал, перемещающийся по напольным направляющим). Это снимает любые ограничения по весу заготовки и позволяет организовать бесконечно расширяемую рабочую зону.
- Работа с экстремальным весом: Поскольку рабочий стол жестко стоит на бетонном основании цеха, станок может принимать плиты толщиной от 50 до 100+ мм, вес которых разрушил бы стандартную челночную платформу обычного лазерного станка.
- Сверхбольшая рабочая зона (Large-Format): Ширина обработки обычно начинается от 3–4 метров, а длина рабочей зоны может масштабироваться по техническому заданию заказчика до 12, 24 и более метров за счет простого удлинения напольных рельсов.
- Модульный раскрой без остановок: Длинная станина делится на несколько независимых зон. Пока лазер осуществляет резку плит в начале станины, крановщик или оператор безопасно выгружает готовые детали и загружает новый лист в конце рабочей зоны.

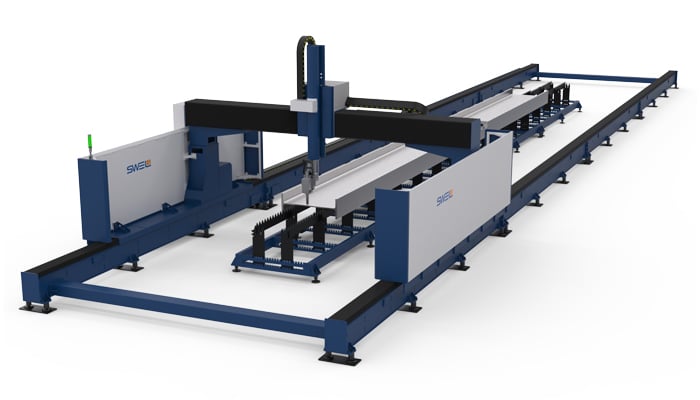

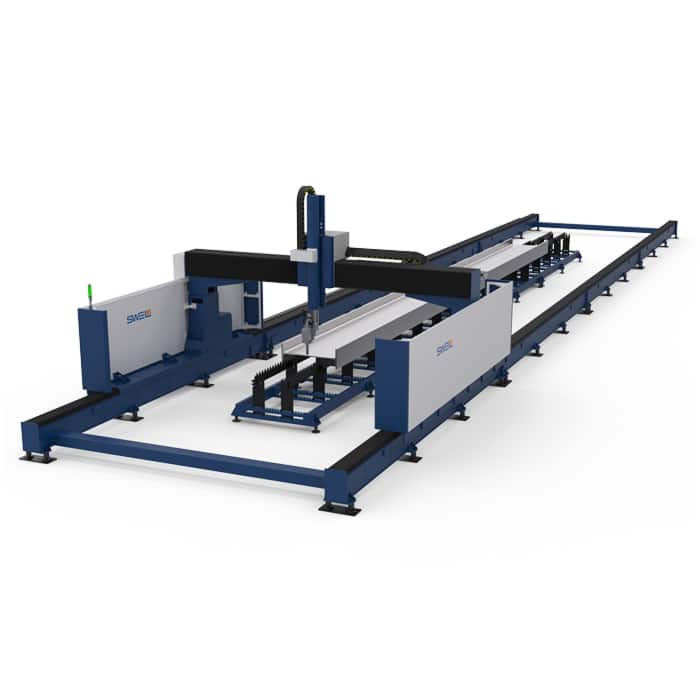

SWEL CGS Series
H-Beam Laser Cutting Machine
— Станок для лазерной резки двутавровых балок и профилей (H-образным лучом)
- Назначение: Высокотехнологичный автоматизированный комплекс, спроектированный специально для нужд заводов металлоконструкций и тяжелого машиностроения
- Особенности конструктива: Базируется на жесткой портальной или консольной архитектуре. Главное преимущество — отсутствие традиционных зажимных патронов, что существенно удешевляет стоимость самого оборудования, упрощает логистику подачи длинномерных заготовок и исключает риск повреждения граней
- Функционал: Оснащается специализированным ПО класса «три в одном» для сквозного раскроя, перфорации и фигурного сопряжения тяжелого фасонного проката (двутавров H-Beam, швеллеров и уголков)
