Описание

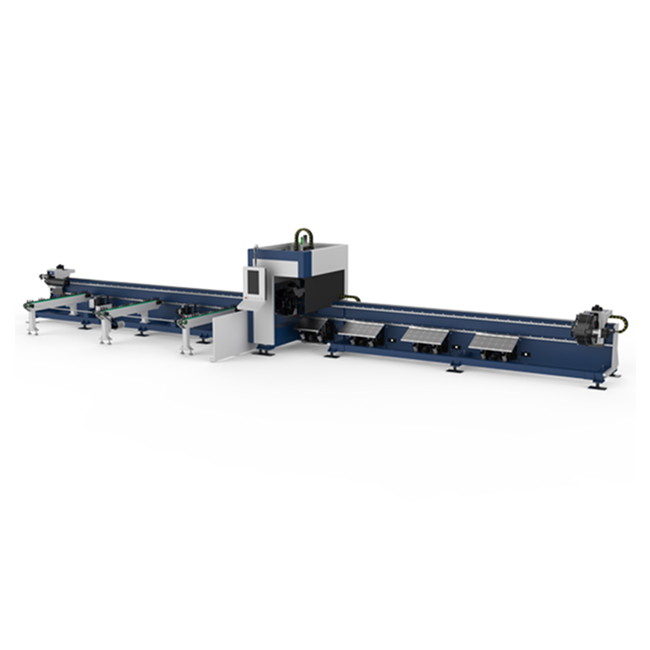

Лазерный станок SWEL XPH полностью автоматизирует процесс торцовки, перфорации, фигурного раскроя и подготовки кромок труб к последующему сварочному соединению, заменяя собой целый парк традиционных механических пил, сверлильных станков и фрезеров
Ключевые преимущества
- Многопатронная синхронизация (Multi-Chuck System): Оснащение станка интеллектуальной многопатронной системой (3 или 4 зажимных патрона) обеспечивает синхронное и плавное продвижение заготовок без рывков. Система надежно удерживает сверхтяжелые и длинные трубы, компенсируя провисания и биения.
- Технология Zero End-Material Waste (Нулевой отход): Особый алгоритм перехвата заготовки патронами и сквозная конструкция центрального зажима позволяют дорезать трубу до самого края. В отличие от стандартных труборезов, оставляющих «хвосты» длиной 150–300 мм, серия XPH обеспечивает 0 мм брака материала.
- Полноценная 3D-фаска ±45° (Bevel Cutting): Подвижная 5-осевая режущая головка осуществляет наклонный рез под любым углом до 45 градусов. Это позволяет выполнять сложные пространственные стыки труб круглого, квадратного и прямоугольного сечения без последующей слесарной обработки кромок под сварку.
- Широчайший диапазон геометрии: Аппарат с легкостью зажимает как капиллярные трубки малого диаметра (от 10 мм), так и массивные толстостенные трубы магистрального типа (до 450 мм) длиной до 6 метров в стандартной конфигурации станины.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Классификация оборудования | Многопатронный лазерный труборез (Multi-chuck pipe cutter) |
| Назначение / Типы заготовок | Круглые, квадратные, прямоугольные трубы и профили |
| Доступная мощность лазера | 3 кВт / 4 кВт / 6 кВт / 12 кВт / 20 кВт (и промежуточные) |
| Диаметр обрабатываемых труб | 10 мм – 450 мм |
| Длина обрабатываемой трубы | 2000 мм / 6000 мм (опционально до 9000/12000 мм) |
| Возможность снятия фаски (Bevel) | Есть, угол наклона до ±45° |
| Технология отходов материала | Нулевой остаток (Zero waste) |
| Тип лазерного источника | Волоконный лазер (Fiber Laser) |
| Режим резки | Пространственный 3D / Плоскостной 2D |
SWEL XPH2 Series 3000W – 12000W
Tube Profile laser Cutting Machine
— Двухпатронный лазерный труборез (базовый скоростной)
Модели:
LY0160T
LY0260T
LY0390T
LY0490T
LY05120T
- Конфигурация: Классическая система с двумя синхронными патронами (передним и задним).
- Назначение: Оптимальное решение для скоростной и точной резки легких труб и стандартных профилей небольшого и среднего диаметра в автоматическом режиме.
- Особенности: Самая динамичная и экономически доступная модель в линейке. Имеет небольшой технический остаток на конце трубы (в отличие от старших трехпатронных версий).
| Параметр | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T |
|---|---|---|---|---|---|
| Модель продукта | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T |
| Рабочая зона (Мощность) | 1.5–3 кВт | 3–6 кВт | 6–12 кВт | 6–12 кВт | 6–12 кВт |
| Макс. скорость вращения (холостой ход) | 150 об/мин | 100 об/мин | 60 об/мин | 60 об/мин | 60 об/мин |
| Типы обрабатываемых труб | Круглая, прямоугольная, овальная, U-образная (швеллер) | ||||
| Макс. линейная скорость (холостой ход) | 90 м/мин | 90 м/мин | 60 м/мин | 60 м/мин | 60 м/мин |
| Точность позиционирования | ±0.05 мм | ||||
| Точность повторного позиционирования | ±0.05 мм | ||||
| Грузоподъемность патрона | 300 кг | 800 кг | 1200 кг | 1200 кг | 1500 кг |
| Диапазон обработки (Круглая труба) | ⌀10 ÷ ⌀120 | ⌀20 ÷ ⌀240 | ⌀20 ÷ ⌀360 | ⌀20 ÷ ⌀460 | ⌀20 ÷ ⌀550 |
| Диапазон обработки (Квадратная труба) | 10×10 ÷ 120×120 | 20×20 ÷ 240×240 | 20×20 ÷ 360×360 | 20×20 ÷ 460×460 | 20×20 ÷ 550×550 |
SWEL XPH3 Series 3000W – 20 000W
— Трехпатронный труборез (тяжелый промышленный)
- Конфигурация: Система с тремя зажимными патронами.
- Назначение: Тяжелый промышленный комплекс (Heavy-Load Machine) для обработки толстостенных труб большого диаметра.
- Особенности: Третий патрон служит дополнительной промежуточной опорой. Это полностью исключает провисание тяжелой трубы и гасит вибрации при вращении, позволяя эффективно использовать экстремальную мощность лазера до 20 кВт.
SWEL XPH3A Series 3000W – 20 000W
— Трехпатронный труборез с функцией «Нулевого остатка»
Модель: LY12036T
- Конфигурация: Продвинутая система с тремя патронами и функцией сквозного перемещения заготовки (перехвата).
- Назначение: Прецизионный раскрой и фигурная резка труб со стопроцентной эффективностью использования материала.
- Особенности: Специальные алгоритмы и подвижность патронов позволяют дорезать трубу до самого края, обеспечивая честный нулевой отход (Zero end-material waste). Идеально подходит для дорогостоящего сырья (например, нержавеющей стали или цветных металлов).
| Модель продукта | LY12036T |
| Длина трубы | 3030*1530мм |
| Мощность лазера | 6 кВт-12 кВт |
| Тип обрабатываемых труб | Круглая / Прямоугольная / U-образная (швеллер) |
| Максимальная скорость вращения | 60 об/мин |
| Максимальная скорость холостого хода | 60 мм/мин |
| Точность позиционирования | ±0,05 мм |
| Точность повторного позиционирования | ±0,05 мм |
| Грузоподъемность патрона | 1200 кг |
| Рабочая зона / Диапазон обработки | Квадратная труба: от 20×20 до 360×360 мм Круглая труба: от ⌀20 до ⌀360 мм |
