Описание
Мы знаем особенности эксплуатации оборудования, учитываем интенсивность и условия работы. Поэтому предоставляем заказчику выбор не только среди оригинальных компонентов, но и проверенных аналогов от европейских производителей с гарантией совместимости.
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | КОД |

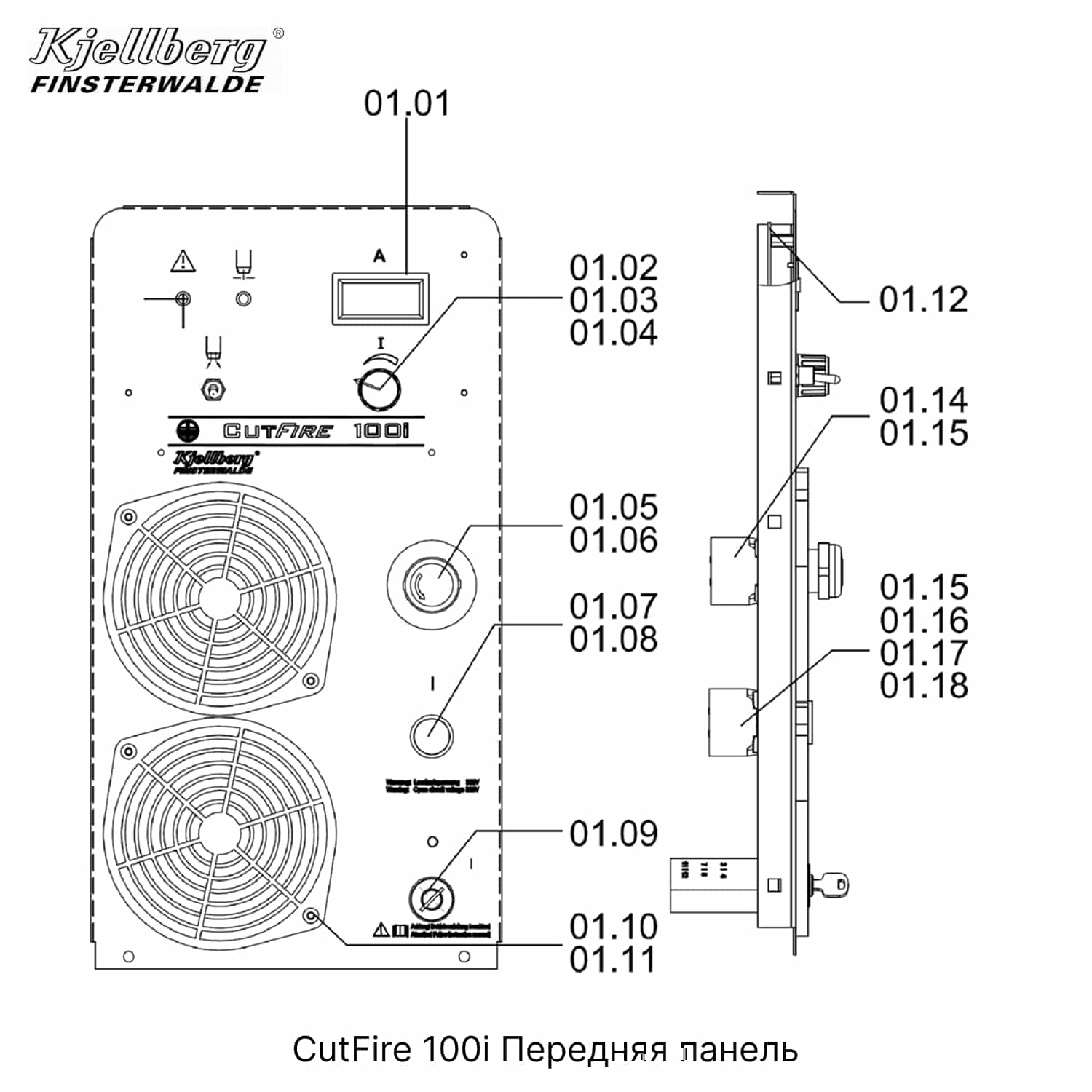

| 01.00 | .16.500.368 | Передняя панель | |
| 01.01 | .10.105.671 | Рамка для ЖК-дисплея 64,3 x 34,1 | (A1) |
| 01.02 | .10.187.180 | Вращающийся регулятор 28 мм серый, стандарт | (A1) |
| 01.03 | .10.187.182 | Колпачок 28 мм серый, стандарт | (A1) |
| 01.04 | .10.187.186 | Кольцо со стрелкой 28 мм серое, стандарт | (A1) |
| 01.05 | .10.110.310 | Кнопка-грибок аварийного останова 39 мм Front SW IP65 | S3 |
| 01.06 | .10.108.405 | Сигнальный диск 69-920-207 желтый | (S3) |
| 01.07 | .10.108.406 | Насадка на кнопку с подсветкой зеленую IP65, пластмасса | H1 |
| 01.08 | .10.108.411 | Контактный датчик, замыкающий контакт DTI | S2 |
| 01.09 | .10.145.010 | Кулачковый выключатель с ключом 10 A | S1 |
| 01.10 | .10.140.727 | Корпус фильтра для вентилятора Ø150 | |
| 01.11 | .11.034.802.410 | Фильтрующий элемент, CrNi, сетка 0,63 мм, Ø148 | |
| 01.12 | .12.LP068705 | LP 068705 C, программное управление CutFire | A1 |
| 01.15 | .10.108.409 | Упорная часть DMR | (S2,S3) |
| 01.16 | .10.108.412 | Контактный датчик, размыкающий контакт DTO | (S3) |
| 01.17 | .10.108.413 | Патрон для лампы DL BA9S 250 B / 2 Вт | (H1) |
| 01.18 | .10.184.055 | Лампа FZR9-24 24 В 2 Вт-BA9s | H1 |
| 01.17 | .12.LP066504 | Печатная плата 066504A передней панели установки 360i с электрон. элем. | A3 |

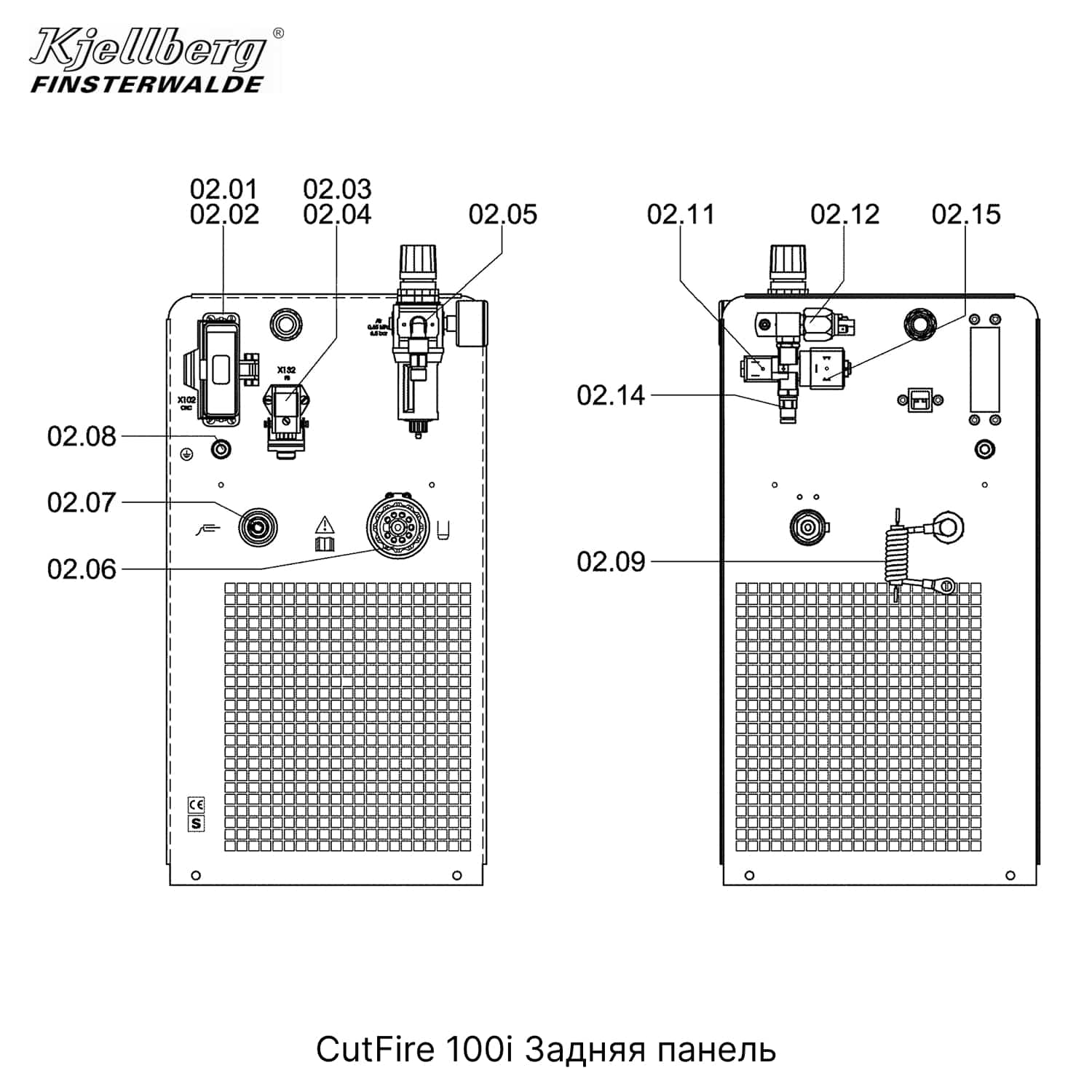

| 02.00 | .16.500.369 | Задняя стенка | |
| 02.01 | .10.164.113 | Нижняя часть корпуса, 25-конт.+ защитная крышка соединение | (X102) |
| 02.02 | .10.164.110 | Гнездовая вставка 25-полюсная, обжимное соединение | X102 |
| 02.03 | .10.164.197 | Гнездовая вставка, 8-полюсная | X132 |
| 02.04 | .10.164.200 | Нижняя часть корпуса, металл | (X132) |
| 02.05 | .11.030.400.080 | Пневмоблок | |
| 02.06 | 130.866.003 | Центральное гнездо, машина | |
| 02.07 | 023.723.000 | DIX TBEM 10-25 (встраиваемое гнездо) | |
| 02.08 | .12.35620 | КЛЕММНЫЙ БОЛТ, КОМПЛ. 090600-031000 | |
| 02.09 | .11.033.702.460 | Реле тока | K1 |
| 02.10 | .10.502.924 | Пластмассовый шланг PUN-6X1-BL | |
| 02.11 | .10.639.745 | Электромагнитный клапан 24 В 50/60 Гц 1/8 дюйма, 5510 витон | Y2 |
| 02.12 | .10.148.902 | Реле давления, замыкающий контакт 1/4 дюйма, латунный, плоский разъем | S5 |
| 02.13 | .10.639.765 | Электромагнитный клапан 6610 NBR Dm 3 мм 24 В 50/60 Гц | Y1 |
| 02.14 | .10.502.949 | Пластмассовый шланг PUN 8×1,25 синий | |
| 02.15 | .10.639.773 | Электромагнитный клапан 24BAC G1/4″» NW 5 | Y1 |
| 02.20 | .10.164.176 | Гнездовая вставка 10-полюсная, резьбовое соединение | X114 |

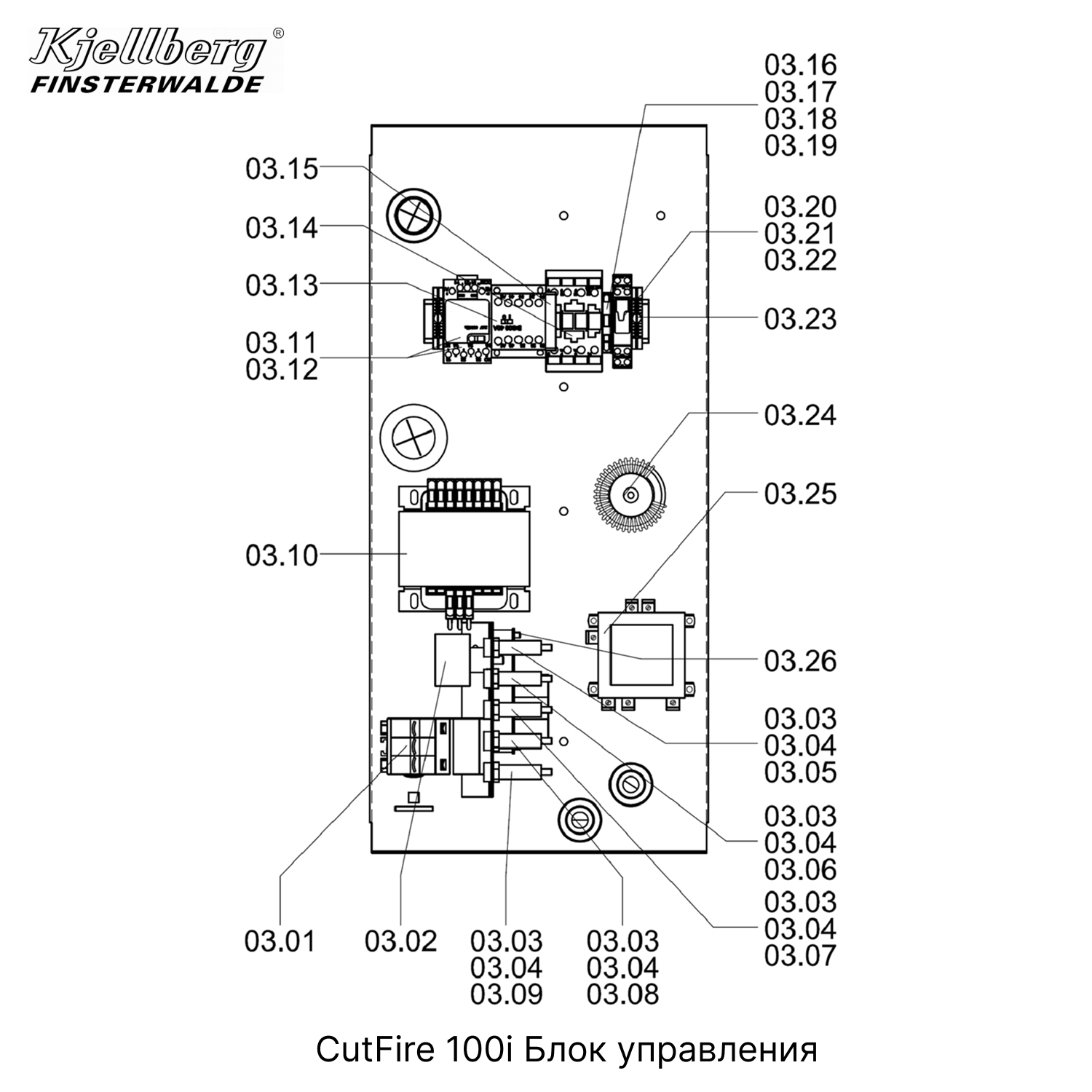

| 03.00 | .16.500.371 | Блок управления | Q1 |
| 03.01 | .10.161.722.230 | Пневматический контактор BF25 10 220-230 В 50/60 Гц | C2 |
| 03.02 | .10.190.031 | Фильтр 3x470n(275 В)+10n(250 В) | F1 |
| 03.03 | .10.189.300 | Держатель предохранителя (стеклянного) 500 В, 6,3X32 мм | F5 |
| 03.04 | .10.189.302 | Колпачок для предохранителя (стеклянного) 6,3×32 мм | F5 |
| 03.05 | .10.189.305 | Вставка предохранителя (стеклянного) Т 2 А, 6,3×32 мм, 440 В | F4 |
| 03.06 | .10.189.303 | Стеклянный предохранитель Т 1,25 А 6,3X32 мм 440 В | F1 |
| 03.07 | .10.189.303 | Стеклянный предохранитель Т 1,25 А 6,3X32 мм 440 В | F2 |
| 03.08 | .10.189.311 | Вставка предохранителя (стеклянного) Т 0,5 А 6,3×32 мм, 440 В | F3 |
| 03.09 | .10.189.306 | Вставка предохранителя Т3,15 А 6,3×32мм, 440 В | F5 |
| 03.10 | .10.190.365 | Первичный разделительный трансформатор 0-230-400 В 50/60 Гц | T1 |
| 03.11 | .10.110.975 | Реле AZ1010-3C24 В пер. т. | K10 |
| 03.12 | .10.110.977 | Патрон 90.21 с винтовым зажимом 11-полюс. | (K10) |
| 03.13 | .10.161.710.24 | Пневматический контактор BG0040A024 50/60 Гц | K6 |
| 03.14 | .10.161.722.24 | Пневматический контактор BF25 10 A024 50/60 Гц | K4 |
| 03.15 | .10.161.703 | Вспомогательный контакт G481 02 для типа CF/BF | (K4) |
| 03.16 | .10.164.133 | Блок клемм WK4 TK/G/U | (F6) |
| 03.17 | .10.164.134 | Держатель предохранителя SiST | (F6) |
| 03.18 | .10.164.205 | Концевая пластина AP 4 ТК | (F6) |
| 03.19 | .10.189.351 | Вставка предохранителя (стеклянного) 5×20 0,5 А/250 В Т | F6 |
| 03.20 | .10.110.467 | Патрон 95853 для реле, винтовое соединение | (К5) |
| 03.21 | .10.110.469 | Хомут 095.71 для реле | (К5) |
| 03.22 | .10.110.480 | Реле 24 В пер. т. КАТ.2 переключающих контакта 5 А, 250 ВА | К5 |
| 03.23 | .10.164.191 | Концевая скоба 9708/2 S35 | |
| 03.24 | .10.190.029 | Помехоподавляющий дроссель 20 А, 100 мГн | L1 |
| 03.25 | .11.035.002.070 | ВЧ-трансформатор PA-SXX W/CNC | T2 |
| 03.26 | .12.LP078304 | LP_078304_a устройство зажигания | A3 |

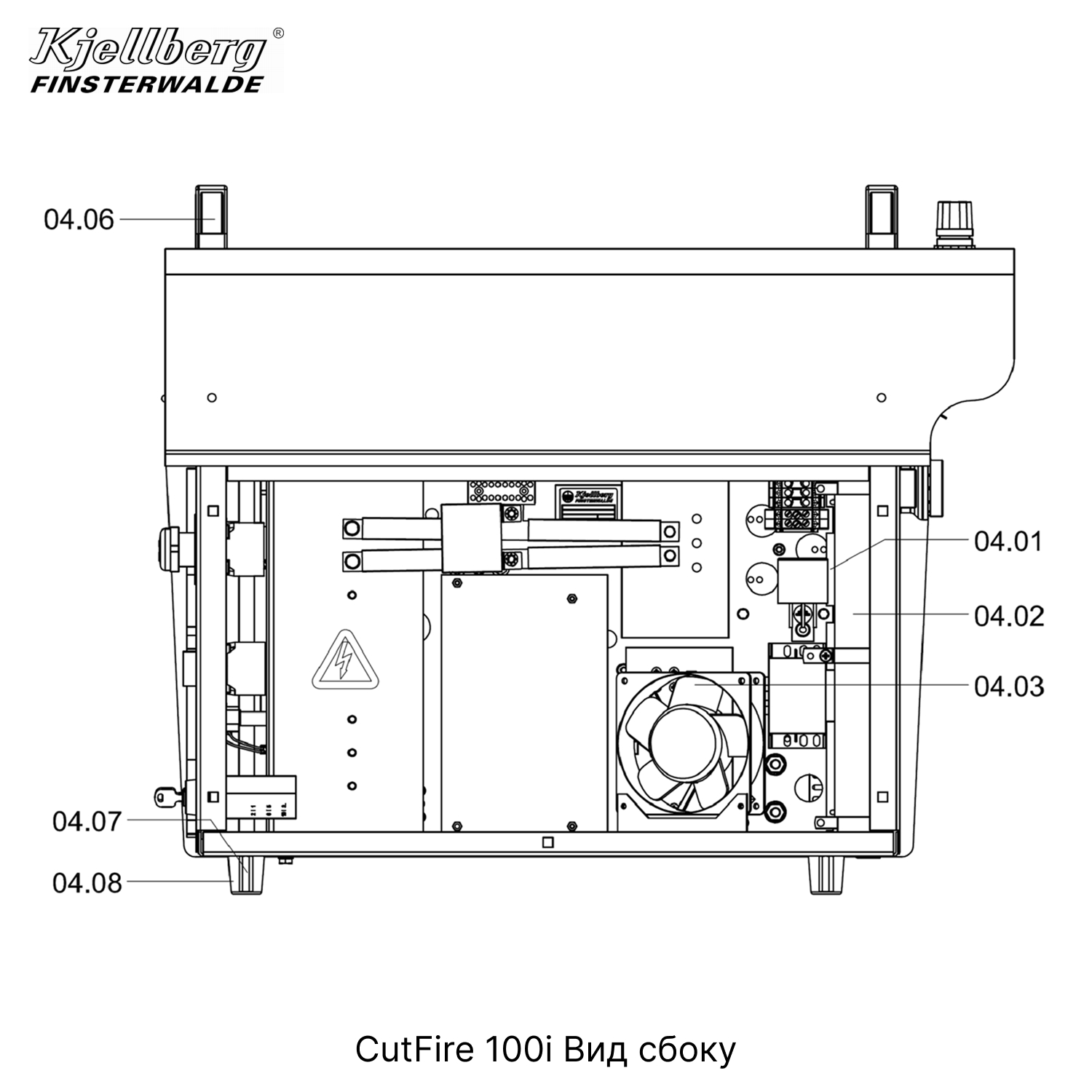

| 04.01 | .11.034.802.766 | Разделительная линия для модуля инвертора 100 А | |
| 04.02 | .10.129.107 | Постоянный резистор 12 ом 5А 400 Вт 29Х300 | R1 |
| 04.03 | .10.535.608 | Осевой вентилятор 119x119x38 230 В, AA1282HB-AT | M1 |
| 04.04 | .11.573.003.005 | Сетевой кабель 4х4 кв. мм, 5 м, без вилки | |
| 04.05 | .10.163.709 | Вилка по стандарту CEE 32 А 400 В 5-конт. Startor | |
| 04.06 | .10.504.554 | Ручка-скоба GN 528-PP-179-SW | |
| 04.07 | .10.184.838 | Распорный болт М6 X 30, I/A хромиров. | |
| 04.08 | .10.504.883 | Резиновый амортизатор Ø30x32x6, черный |

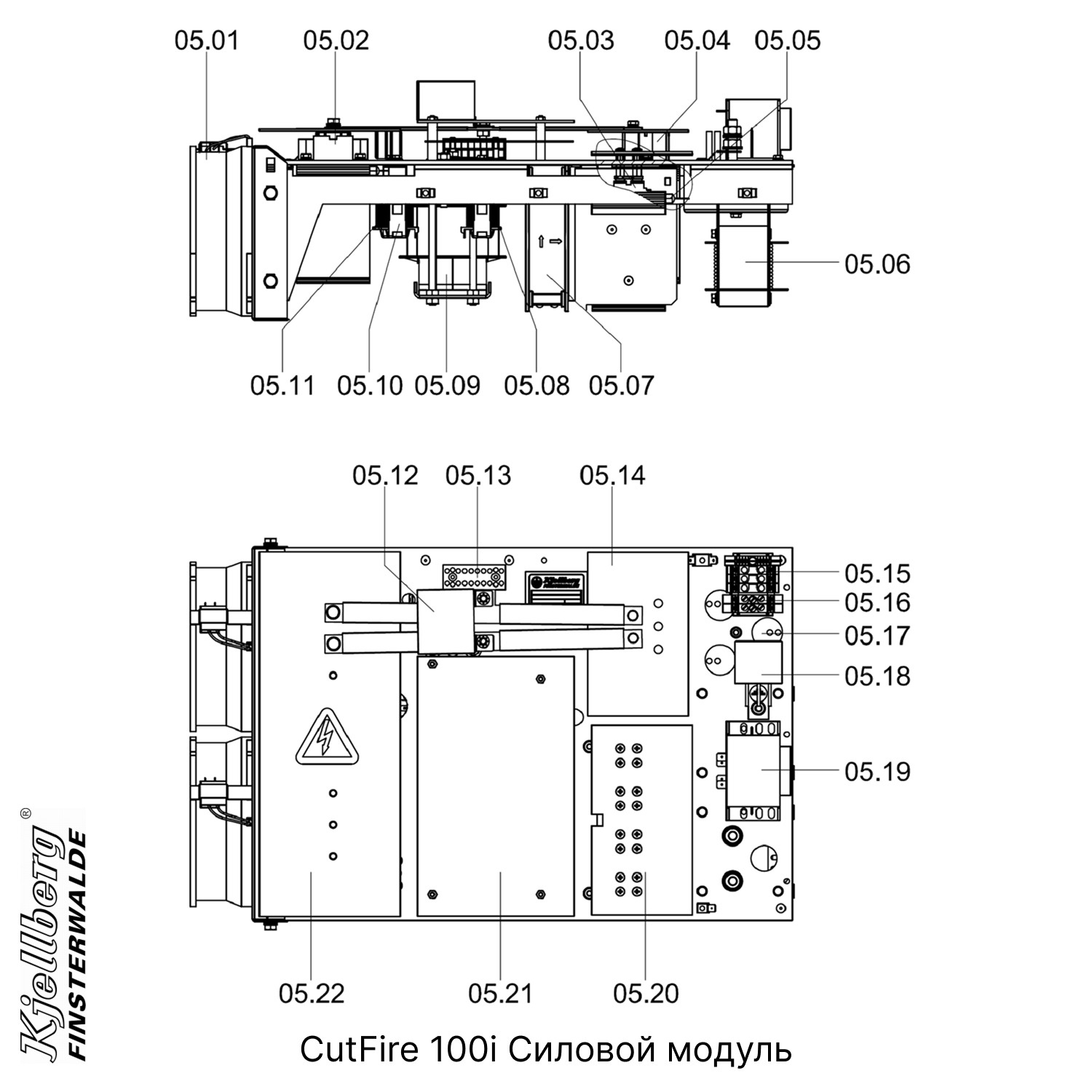

| 05.00 | .16.500.506 | Силовой модуль | |
| 05.01 | .10.535.601 | Вентилятор W2S130-AA03-44 со штекером, Ø150 | M1,M2 |
| 05.02 | .10.100.042 | Модуль IGBT FF100R12KS4 | Tr1-Tr4 |
| 05.03 | .10.105.845 | Модуль DSEI 2X101-06 A FRED Miniblock | V1-V4 |
| 05.04 | .10.105.868 | Модуль SKD 62/16 | B1 |
| 05.05 | .10.123.261 | Терморезистор PTC 60 °C B59801-C60 резьб. | PTC |
| 05.06 | .11.412.102.450 | Модуль дросселя 100 А | L4 |
| 05.07 | .10.535.605 | Осевой вентилятор 135X135X38 230 В пер. тока, тип 5656S | M3 |
| 05.08 | .11.412.002.490.1 | Дроссель L3 (модуль) | L3 |
| 05.09 | .11.412.002C100 | МОДУЛЬ ТРАНСФОРМАТОРА, ПЛАЗМА 80 А (также HiFo 360i) | T1 |
| 05.10 | .11.412.002.480.1 | Дроссель L2 (модуль) | L2 |
| 05.11 | .11.412.002.470.1 | Дроссель L1 (модуль) | L1 |
| 05.12 | .10.132.939 | Конденсатор 15 мкф±5% 700 В пост. тока | C1 |
| 05.13 | .10.164.097 | Клеммная колодка 2,5 кв. мм / 8 конт. с DS | X3 |
| 05.14 | .12.LP068311 | LP_068311_m E-INLE | A2 |
| 05.15 | .10.164.189 | Блок клемм 10 кв. мм 9700 А | L6 |
| 05.16 | .10.164.190 | Клемма защитного провода 10 кв. мм 9700 А | L6 |
| 05.17 | .10.190.032 | Дроссель с кольцевым сердечником R63 3×3 мгн/40 А/6 кв. мм | A1 |
| 05.18 | .10.190.031 | Фильтр 3x470n(275 В)+10n(250 В) | A1 |
| 05.19 | .10.190.021 | Сетевой трансформатор 400 В/42 В 0,8 А, 50/60 Гц | T2 |
| 05.20 | .12.LP068321 | LP_068321_a A-INLE | A4 |
| 05.21 | .12.LP067000 | LP_067000_zb INST2 | A5 |
| 05.22 | .12.LP068210 | LP_068210_c IGBT-INLE | A3 |
