Описание
Корпус машины: сверхмощная конструкция машины
Рабочий стол
- Вытяжные столы оснащены системой зональной вентиляции.
- Вентилируемый стол раскроя.
- С двухсторонней зональной вентиляцией. Боковая система вентиляции вынесена из зоны реза для предотвращения термической нагрузки на стол.
- С автоматическим включением клапанов SMC-Pneumatic (Япония).
- Со съёмными контейнерами для удаления шлака.
- Грузоподъемность стола – 1750 кг/м2
Пневмоклапаны SMC (Япония)
- Имеют высокую пропускную способность.
- Гарантируют низкое энергопотребление.
- Просты в использовании.
Направляющая для тяжелых условий эксплуатации для продольной передачи
- Реечно-зубчатая передача;
- Квадратные направляющие для горизонтальной передачи;
- 24-килограммовая сверхмощная направляющая для продольной передачи;
- Горизонтальные факелы, передаваемые стальным ремнем;
- Подшипник ведущего бренда Китая;
Корпус модуля представляет собой сварную металлоконструкцию. Каждый модуль разделён на 3 секции шириной по 515 мм каждая, отделённые друг от друга перегородками. В корпус вставляются ванны, которые служат для сбора твёрдых отходов, возникающих в процессе термической резки металла. В каждую секцию корпуса вставляется по одной ванне. Сверху на ванны укладываются решетка, задачей которых является улавливание и предотвращение проваливания вниз мелких деталей.
Верхнюю часть модуля составляют пластины, вертикально вставленные в пазы рамы. Пластины служат непосредственно для размещения на них листов металла, из которых вырезаются детали.
Высокоточная квадратная направляющая
Прецизионная
стойка
Серводвигатель и приводная система
- Японские серводвигатели переменного тока Panasonic для двустороннего привода;
- Стабильная работа, точный контроль.

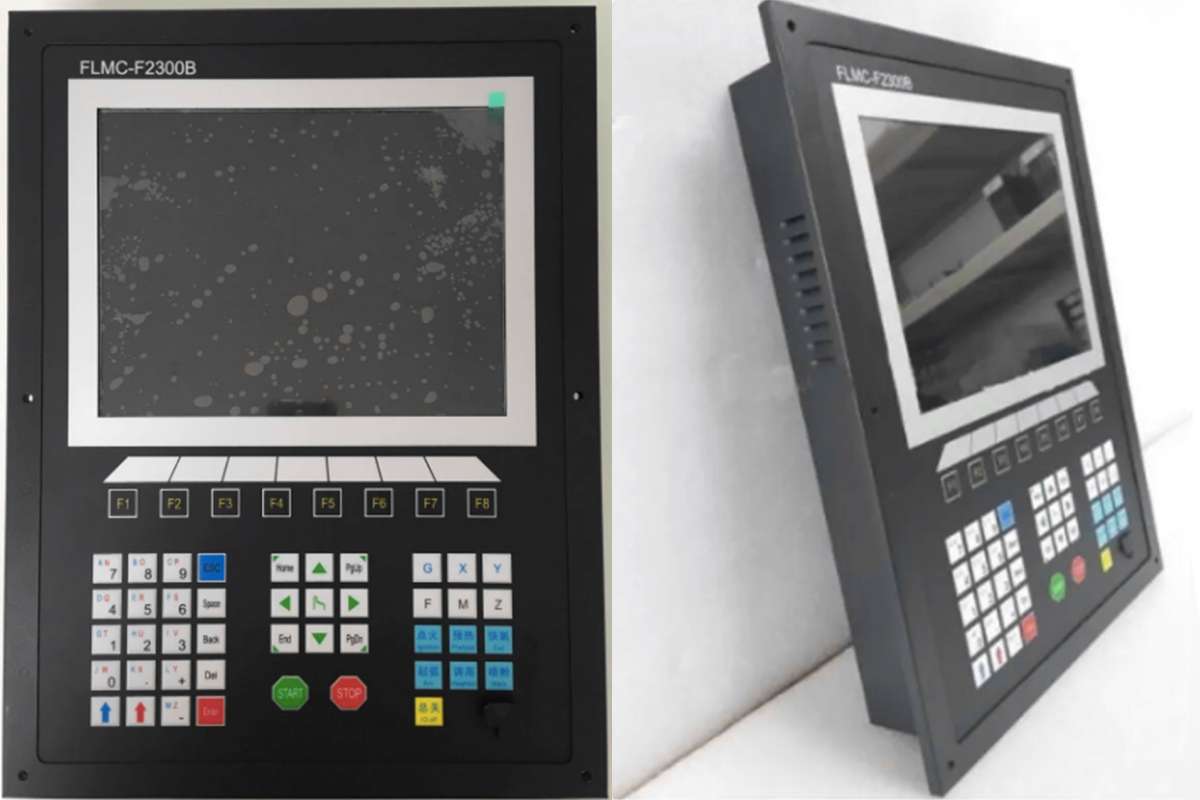

Система ЧПУ F-2300B
- Монитор: 10,4 дюйма, 800*600, высокая четкость, 16 миллионов цветов, ЖК-дисплей высокой яркости.
- Память: 64 МБ SDRAM
- Жесткий диск: 256 МБ.
- Основная частота системы: 400 МГц.
- USB: передний интерфейс USB 1.1, поддерживается U-диск емкостью не менее 16 ГБ.
- Клавиатура: электронная клавиатура из фольги на печатной плате
- Корпус: полностью стальная конструкция, полностью экранированная, защищающая от электромагнитного излучения, помех и статического электричества.
Источник плазменной резки
