Краткое руководство для SmartFocus 200 (pdf) →
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | КОД |

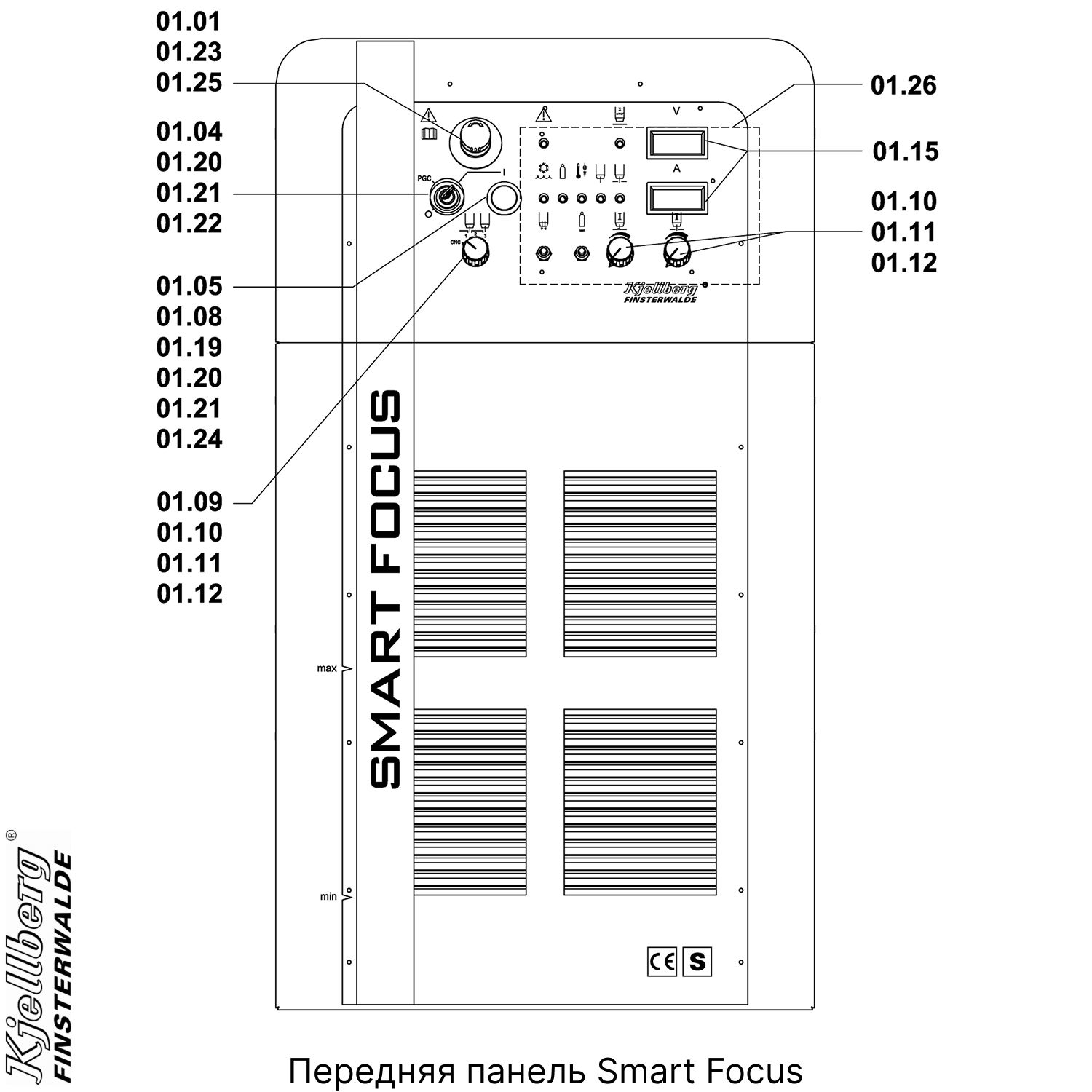

| 01.00 | .16.500.368 | Передняя панель | S3 |
| 01.01 | .10.110.316 | Кнопка аварийного останова без промежуточного кольца | |
| 01.04 | .10.110.318 | Замок-выключатель | S1 |
| 01.05 | .10.110.317 | Кнопка | S2/H1 |
| 01.08 | .10.110.311 | Светодиод сверхяркий зеленый 24 В пер./пост. т. | (S2/H1) |
| 01.09 | .12.LP066520 | Печ. плата 066520A технол. переключатель 360i с электрон. элем. | S7 |
| 01.10 | .10.187.202 | Вращающийся регулятор 28 мм, черный, со штрихом | (S7,A3:P5, P7) |
| 01.11 | .10.187.203 | Крышка 28 мм черная, со штрихом | (S7,A3:P5, P7) |
| 01.12 | .10.187.204 | Кольцо со стрелкой 28 мм, черное | (S7,A3:P5, P7) |
| 01.15 | .10.105.671 | Рамка, блок ЖК-дисплея 64,3 x 34,1 | (A3) |
| 01.19 | .10.110.319 | Колпачок кнопки, зеленый | (S2/H1) |
| 01.20 | .10.108.418 | Упорная часть MHR_3 | (S1, S2) |
| 01.21 | .10.108.419 | Контактный датчик, замыкающий контакт MTI | (S1, S2) |
| 01.22 | .10.108.421 | Контактный датчик, замыкающий контакт MTIV | (S1) |
| 01.23 | .10.108.424 | Держатель модуля MHR_5 | (S3) |
| 01.24 | .10.108.425 | Патрон для лампы ML BA9s 250 B/2 Вт | (S2/H1) |
| 01.25 | .10.108.420 | Контактный датчик, размыкающий контакт MTO | (S3) |
| 01.26 | .12.LP066586 | Печ. плата 066586A, передняя панель установки SF с электрон. элем. | A3 |

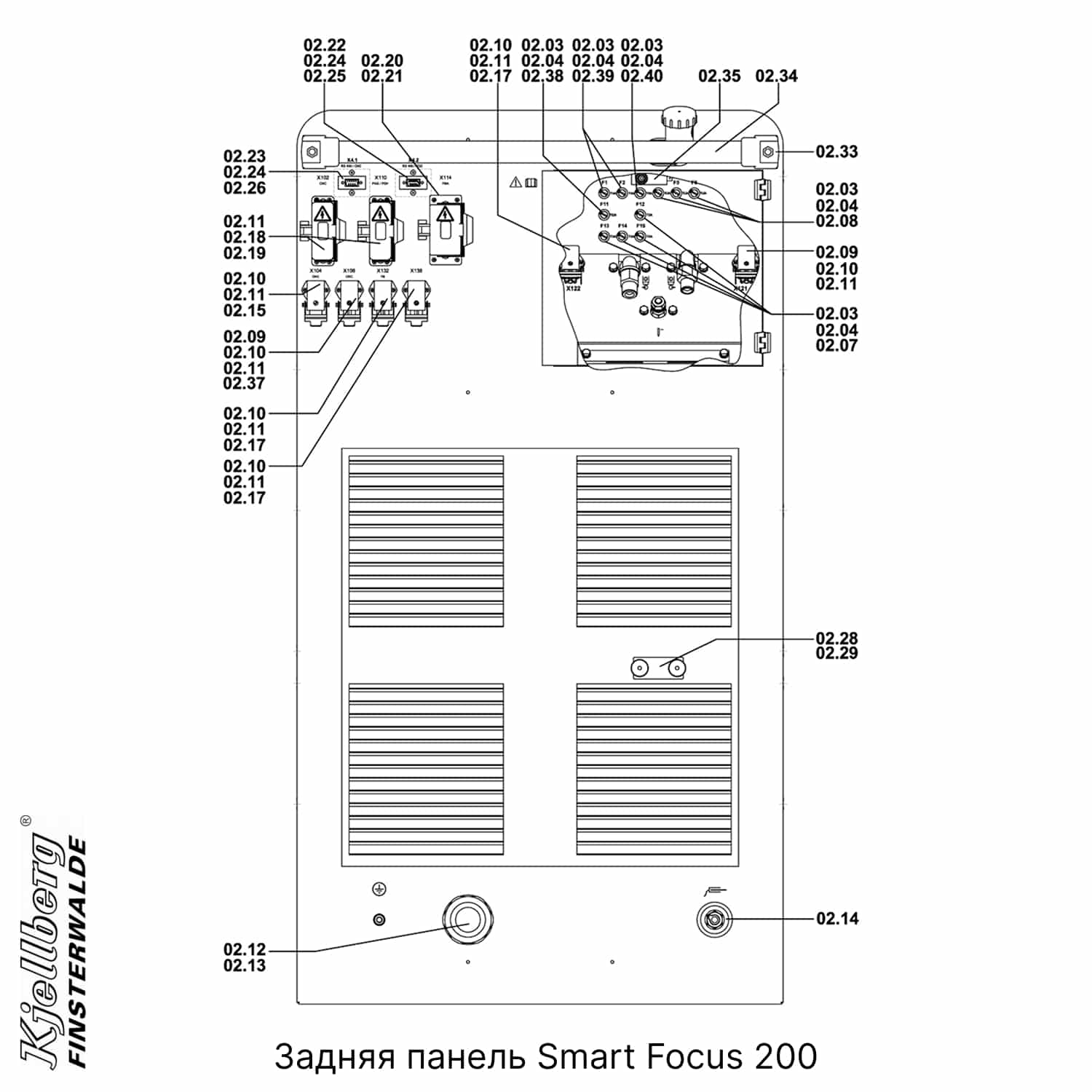

| 02.00 | .16.500.369 | Задняя стенка | |
| 02.03 | .10.189.300 | Держатель предохранителя (стекл.) 6,3 x 32 мм | F1-F15 |
| 02.04 | .10.189.302 | Колпачок предохранителя (стекл.) 6,3 x 32 мм | F1-F15 |
| 02.07 | .10.189.305 | Вставка предохранителя (стекл.) T 2 A, 6,3 x 32 мм | F12-F15 |
| 02.08 | .10.189.311 | Вставка предохранителя (стекл.) T 0,5 A 6,3 x 32 мм | F4,F5,F6 |
| 02.09 | .10.164.174 | Гнездовая вставка 7-контактная +РЕ, обжимное соединение | X106,X121 |
| 02.10 | .10.164.200 | Нижняя часть корпуса, металл | X104,106,132 |
| 02.11 | .10.164.200 | Нижняя часть корпуса, металл | X138,121,122 |
| 02.12 | .10.164.201 | Гнездо с обжимными контактами 0,5-1,5 кв. мм, штампованное | X |
| 02.12 | .10.603.008R | Кабельная арматура с резьбовым соединением M63x1,5 27-48 мм, латунь | Питание |
| 02.13 | .10.603.017 | Гайка М 63×1,5, латунь | Питание |
| 02.14 | .023.763.000 | DIX TBE 35-70 CX31 (встраиваемое гнездо) | DIX |
| 02.15 | .10.164.065 | Гнездовая вставка 4-контактная +РЕ, резьбовое соединение | X104 |
| 02.17 | .10.164.197 | Гнездовая вставка 8-конт. 42 В, обжимное соединение | X132,138,122 |
| 02.18 | .10.164.110 | Гнездовая вставка 25-контактная +РЕ, обжимное соединение | X102,110 |
| 02.19 | .10.164.113 | Нижняя часть корпуса, 25-контактная + защитная крышка | X102,110 |
| 02.20 | .10.164.176 | Гнездовая вставка 10-контактная +РЕ, резьбовое соединение | X114 |
| 02.21 | .10.164.179 | Нижняя часть корпуса откр. с защитной крышкой | X114 |
| 02.22 | .10.164.702 | SUB-D, гнездо 9-конт. / вставка / пайка | X4.2 |
| 02.23 | .10.164.701 | SUB-D, штекер 9-конт. / вставка / пайка | X4.1,X2 |
| 02.24 | .10.164.704.1 | SUB-D, крепежный болт, короткий, 8 мм | X2,X4.1,X4.2 |
| 02.25 | .10.164.714 | SUB-D, крышка для гнезда, красная | X4.2 |
| 02.26 | .10.164.715 | SUB-D, крышка для штекера синяя, 9-конт. | X2,X4.1 |
| 02.28 | .10.580.139 | Скоба Sp 542 PP | |
| 02.29 | .10.274.024 | Рифленая гайка М 6 DIN 466 VZ | |
| 02.33 | .10.504.563 | Рукоятка, полиамидная, черная | |
| 02.34 | .11.034.402.755 | Рукоятка 595lg 280i/360i | |
| 02.35 | .10.109.518 | Микровыключатель KS A4 F | S10 |
| 02.37 | .10.164.168 | Защитная крышка + резиновый уплотнитель для 10.164.200 | |
| 02.38 | .10.189.312 | Вставка предохранителя (стекл.) Т 12,5 А 6,3 x 32 мм 500 В | F11 |
| 02.39 | .10.189.308 | Вставка предохранителя (стекл.) Т 4 А, 6,3 x 32 мм | F1,F2 |
| 02.40 | .10.189.314 | Блок предохр. (стекл.) Т 8 А 6,3 x 32 мм 500 В | F3 |

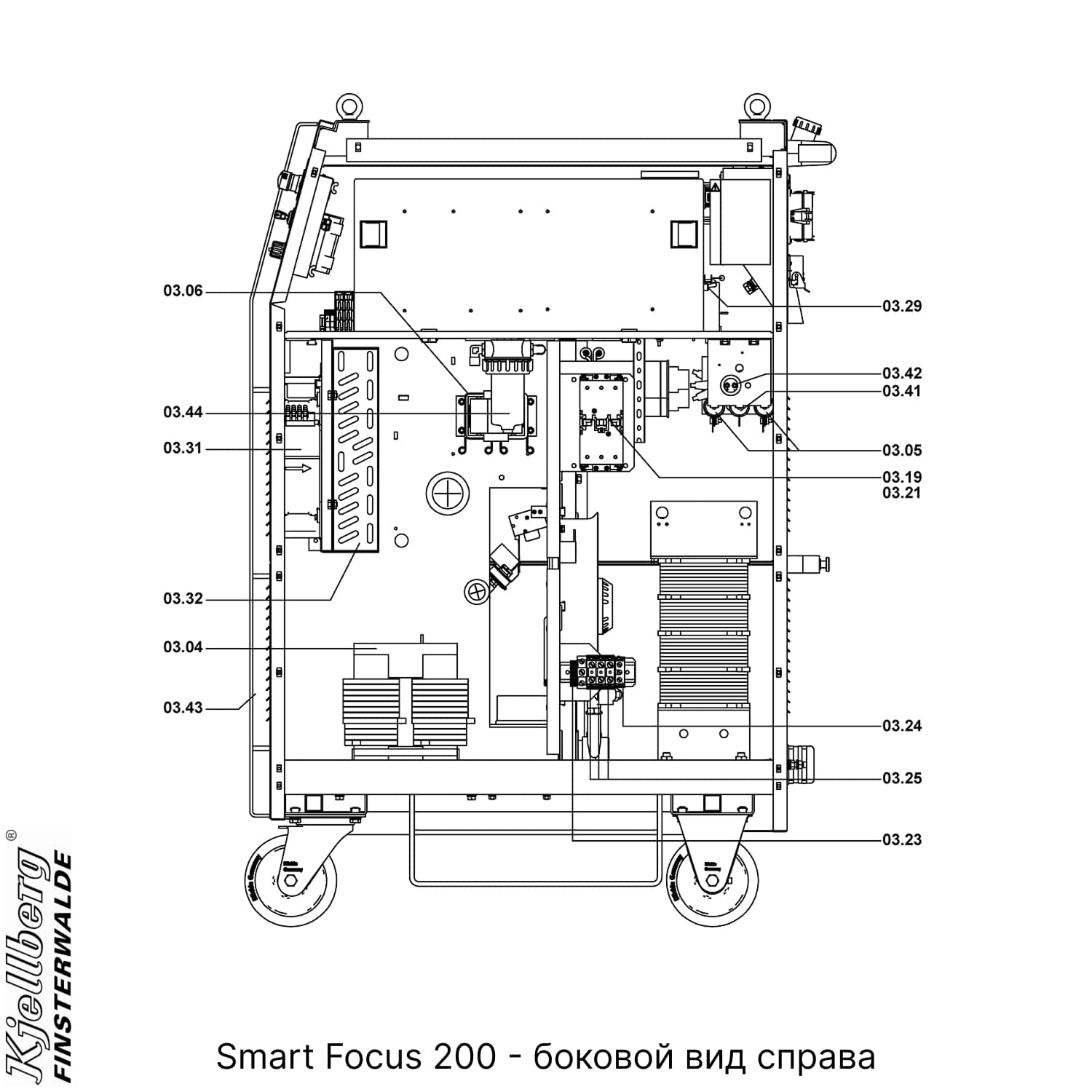

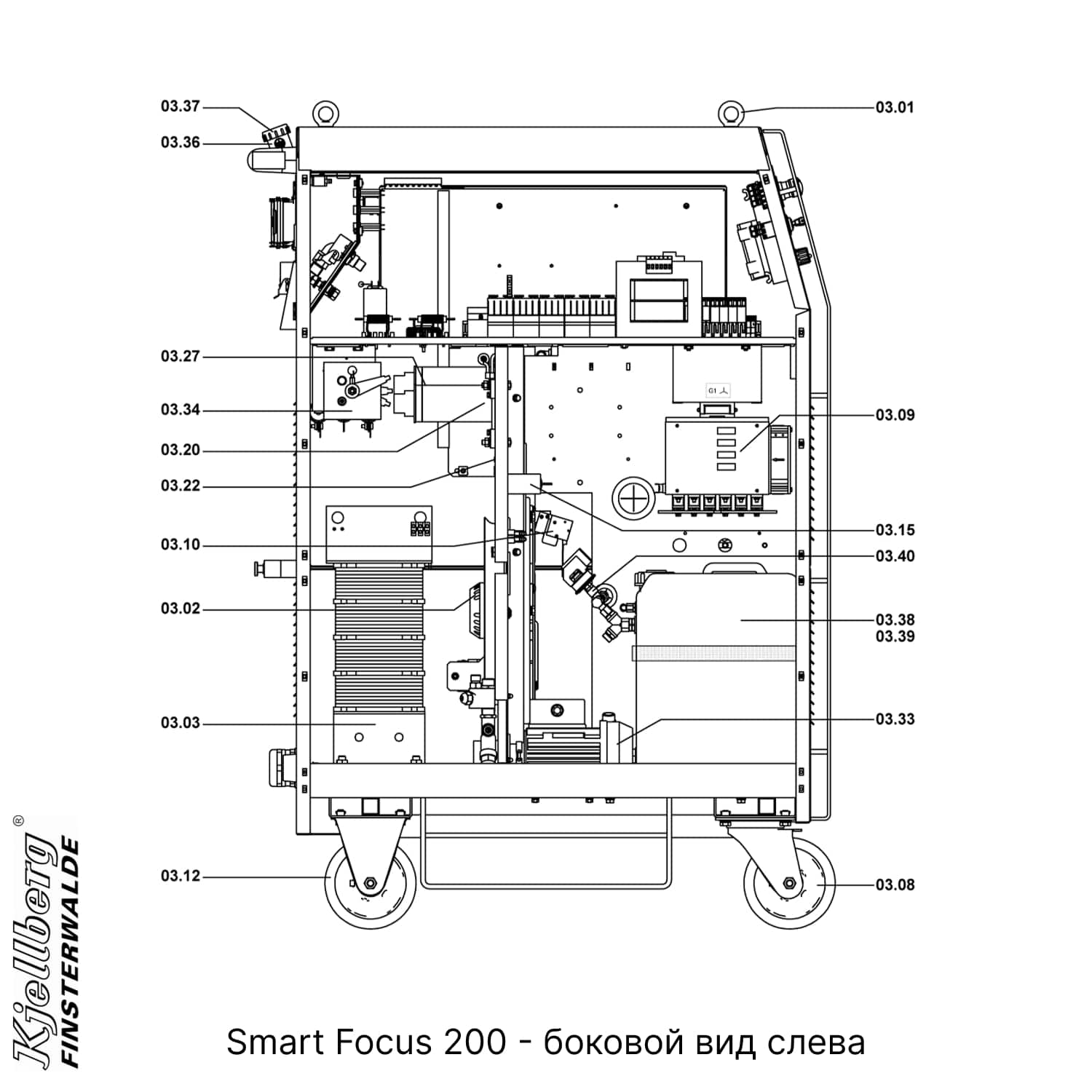

| 03.00 | .16.500.204 | Боковой вид | |
| 03.01 | .10.269.566 | Рым-болт C15E M 10 DIN 580 vz | |
| 03.02 | .10.140.696 | Вентилятор с настенной рамкой / защ. кожухом диам. 300 | M1 |
| 03.03 | .11.037.2002..100 | Трансформатор Smart Focus 200 400V/50Hz | T2 |
| 03.04 | .11.032.702.460 | Дроссель HiFocus 130 | L2 |
| 03.05 | .10.129.108 | Постоянный резистор 24 Ом, 5А, 400 Вт, 29×300 10% | R2/R3 |
| 03.05 | .10.129.104.3 | Ответвительный зажим для постоянный резистор 24 Ом 10.129.108 | R2 |
| 03.06 | .11.031.510.500 | Всасывающий дроссель | L1 |
| 03.08 | .10.502.246 | Направляющий ролик L-ALEV 160 K 160/50 350 кг | |
| 03.09 | .11.037.2002..570 | Выпрямительная группа B12C 380/505-260 | G1/G2 |
| 03.10 | .11.036.112.020 | Ветровое реле | S4 |
| 03.12 | .10.502.262 | Поворотный ролик B-ALEV 160 K 160/50 350 кг | |
| 03.15 | 671.100.008 | Конденсатор B — 8 мкФ M8 | C11 |
| 03.19 | .10.161.725.002 | Вспомогательный клеммный блок для BF50-BF95 | (Q1) |
| 03.20 | .11.034.902.410 | Реле тока | K1.1 / K1.2 |
| 03.21 | .10.161.763.230 | Пневматический контактор BF95 00 220-230 В 50/60 Гц | Q1 |
| 03.22 | .10.101.915 | Шунтирующий резистор 100 мВ/300 А, форма A | R13N |
| 03.23 | .10.164.300 | Клемма защитного провода 35 кв. мм TS 35, малая | |
| 03.24 | .10.164.115 | Клемма защ. провода 35 кв. мм 9700A | |
| 03.25 | .10.164.114 | Блок клемм 35 кв. мм 9700A | |
| 03.27 | .10.133.360 | Ph MKP 400,3 8,33 кВА 3×55,2 мкФ 10%EPCOS | C2 / C3 |
| 03.29 | .10.148.283 | Тумблер E-E 1-конт., толстый рычажок ПЛОСКИЙ РАЗЪЕМ | S6 |
| 03.31 | .10.535.619 | Вентилятор W2E250HL0619 гибкий провод, диам. 250. | M5 |
| 03.32 | .10.615.050 | Теплообменник 390 x 357 x 80 мм | |

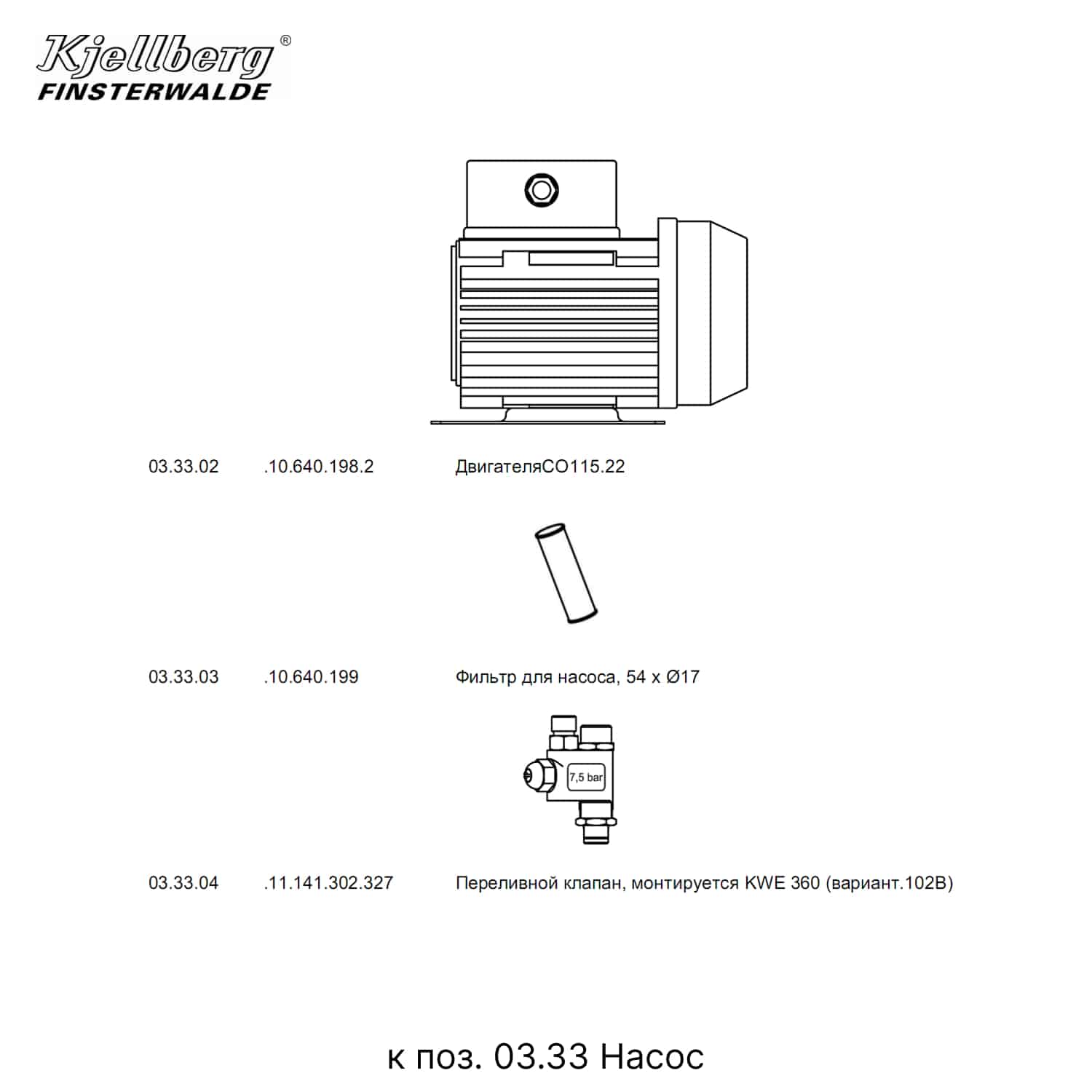

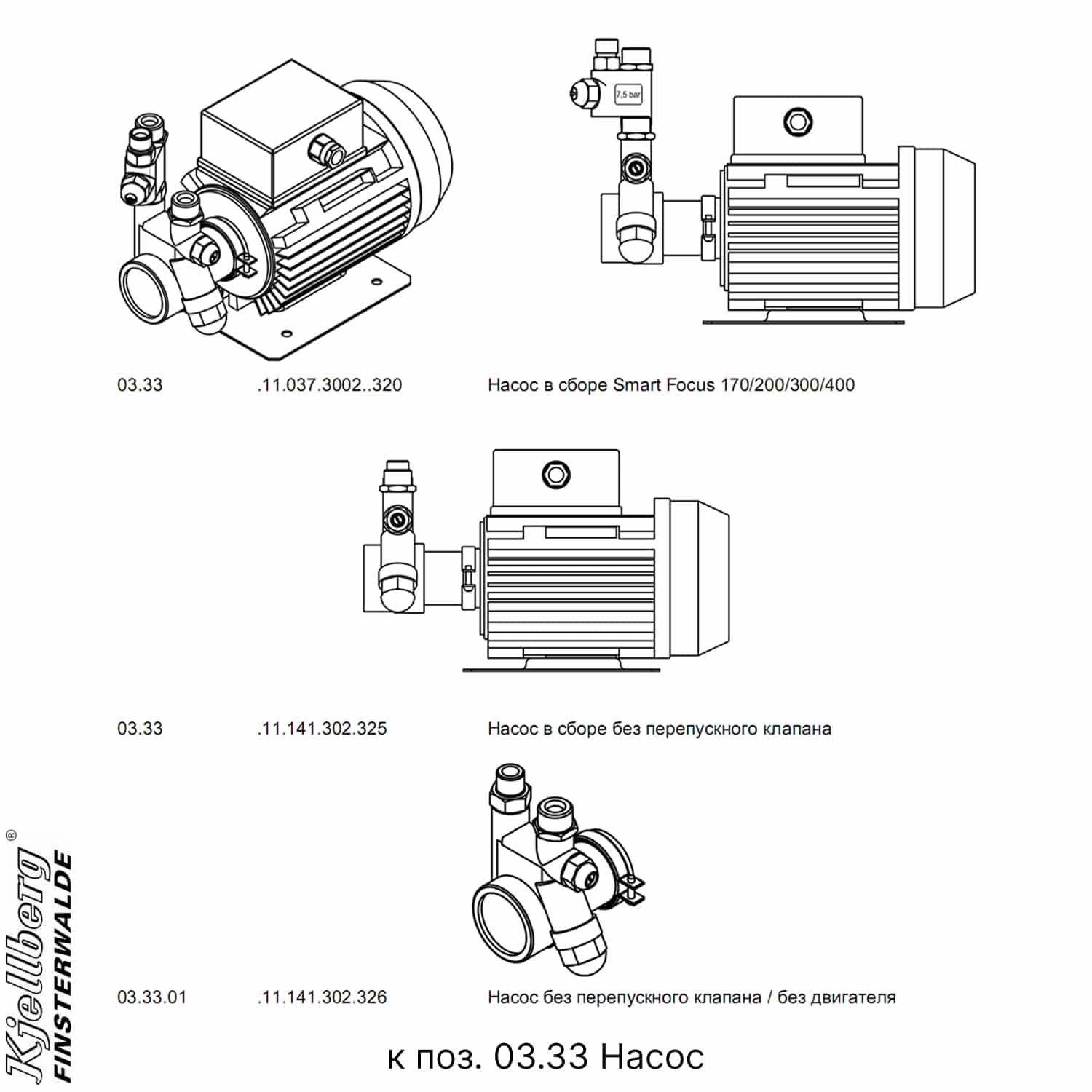

| 03.33 | .11.037.3002..320 | Насос в сборе Smart Focus 170/200/300/400 | M6 |
| 03.33 | .11.141.302.325 | Насос в сборе без перепускного клапана | M6 |
| 03.33.01 | .11.141.302.326 | Насос без перепускного клапана / без двигателя | |
| 03.33.02 | .10.640.198.2 | Двигатель CO115.22 | |
| 03.33.03 | .10.640.199 | Фильтр для насоса, 54 x Ø17 | |
| 03.33.04 | .11.141.302.327 | Переливной клапан, монтируется KWE 360 (вариант.102B) | G3 |
| 03.34 | .10.612.510 | GL B6 380-30 FS с интерг. Защ. покрыт. | |
| 03.36 | .10.612.512 | Заливной патрубок, литой под давлением, черный | |
| 03.37 | .10.615.612 | Резьбовая крышка для заливного патрубка, желтая | |
| 03.38 | .11.037.3002..355 | Бачок для охладителя, смонтированный SF | Бак |
| 03.39 | .16.004.600 | Перекидной поплавковый переключатель 200 В пост. т., 0,5 A | S9 |
| 03.40 | .12.57690 | Датчик расхода 3,5 л | S5 |
| 03.41 | 101.40.144 | Резистор, выс. 100R 50,00 Вт, 5% TK 50 | R4 |
| 03.42 | 671.100.026 | Конденсатор 470 мкФ, 400 В, М12 20% | C5 |
| 03.43 | .11.037.3002..315 | индикатор уровня Smart Focus | |
| 03.44 | .11.037.3002..345 | Картриджный фильтр для серии SF, монтируется | |
| 03.44 | .11.037.3002..345 | фильтр смонтир. для серии SF |

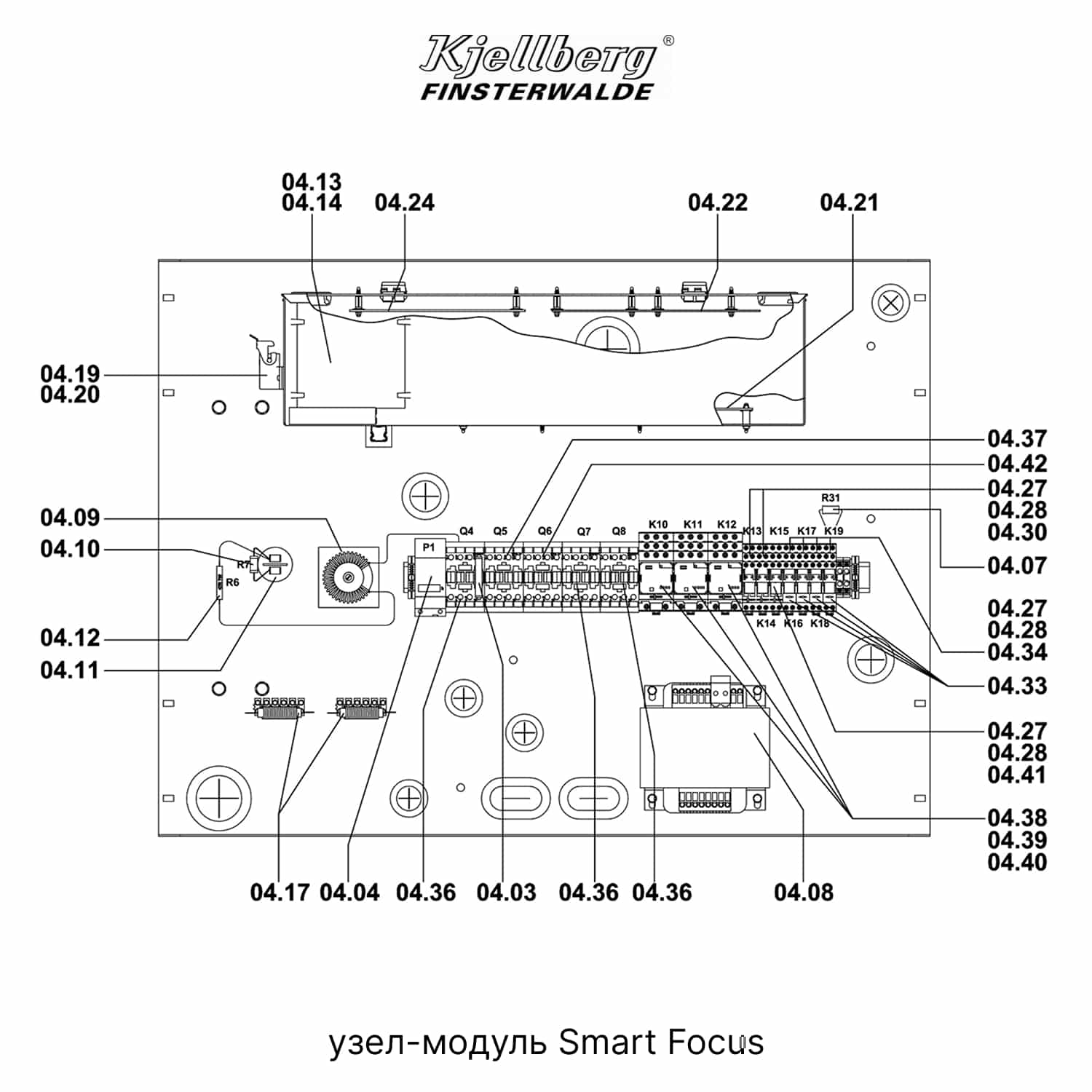

| 04.00 | .16.500.371 | Блок управления | |
| 04.03 | .10.161.703 | Вспомогательный контакт G481 02 для типа CF/BF | (Q4) |
| 04.04 | .10.101.603 | Счетчик наработки 24 В пер. т., 50/60 Гц | P1 |
| 04.08 | .10.190.127 | Разделительный трансформатор 200 В/ 230 В/ 400 В – 24 В… | T1 |
| 04.09 | .10.190.029 | Помехоподавляющий дроссель 20 А, 100 мГн | L3 |
| 04.10 | 101.203.031 | Резистор с оксид. 100К, 4,00 Вт, 5% ТК 200 | R7 |
| 04.11 | 671.100.025 | Конденсатор 25 мкФ 400 В М8 | C4 |
| 04.12 | 101.305.056 | Резистор, керам. 47R, 7,00 Вт, 5% ТК 200 | R6 |
| 04.13 | .10.535.603 | Осевой вентилятор 119 х 119 х 25, 230 В пер. т., тип 9956 | M4 |
| 04.14 | .10.140.724 | Фильтрующий слой 125 х 125 х 8 мм F100S | (M4) |
| 04.17 | .11.037.3002..470 | Реле тока SF 300 | K2,K3 |
| 04.19 | .10.164.170 | Гнездовая вставка 3-контактная +РЕ, резьбовое соединение | X103 |
| 04.20 | .10.164.200.1 | Нижняя часть корпуса из ПВХ | (X103) |
| 04.21 | .12.LP077788 | Печ. плата 077788А тиристорное управл. SF 300 400 В | A6 |
| 04.22 | .12.LP066486 | Печ. плата 066486A MR-ABLST SF smd c электронн. элем. | A1 |
| 04.24 | .12.LP066686 | Печ. плата 066686B Адаптация (SF) | A2 |
| 04.27 | .10.110.529 | Розетка реле 95.05 | (K13-19) |
| 04.28 | .10.110.528 | Хомут 095.01 Variclip | (K13-19) |
| 04.30 | .10.110.480 | Реле 24 В пер. т. кат. 2 переключающих контакта 8 А, 250 ВА | K13,K14 |
| 04.33 | .10.110.530 | Гасящий диод 6-220 В пост. т. 99.02 | (K16-19) |
| 04.34 | .10.110.461 | Реле 24 В пост. т. кат. 2 перекл. конт., 8 А, 250 В пер. т. | K16-19 |
| 04.36 | .10.161.722.25 | Пневматический контактор BF25 01 A024 50/60 Гц | Q4,Q7,Q8 |
| 04.37 | .10.161.719.24 | Пневматический контактор BF18 10 A024 50/60 Гц | Q5 |
| 04.38 | .10.110.526 | Розетка 92.03 для реле типа 62.32/33 | (K10-12) |
| 04.39 | .10.110.527 | Хомут 092.71 для реле | (K10-12) |
| 04.40 | .10.110.533 | Реле 62.33, 24 В пер. т., 16 А, 3-замыкающий контакт | K10-12 |
| 04.41 | .10.110.493 | Реле 24 В пер. т. кат. 1 переключающий контакт 16 А 250 ВА | K15 |
| 04.42 | .10.161.715.24 | Пневматический контактор BF09 10 24 В 50/60 Гц | Q6 |
| 10.00 | .16.500.561 | Специальные параметры напряжения — другие запасные детали | |
| 20.00 | .11.037.2010 | Smart Focus 200 415 В/50 Гц | T2 |
| 23.03 | .11.037.2010..100 | Трансформатор SmartFocus 200 415 В/50 Гц | T1 |
| 24.08 | .10.190.128 | Разделительный трансформатор 400V/420V/440V/480V/500V-24V.. | T1 |
| 30.00 | .11.037.2011 | Smart Focus 200 380 В/60 Гц | T2 |
| 33.03 | .11.037.2011..100 | Трансформатор SmartFocus 200 380 В/60 Гц | T2 |
| 34.21 | .12.LP077788.60Hz | Печ. плата 077788A тиристорное управл. SF300 400 В 60 Гц | A6 |
| 40.00 | .11.037.2009 | Smart Focus 200 480 В/60 Гц | T2 |
| 43.03 | .11.037.2009..100 | Трансформатор SmartFocus 200 480 В/60 Гц | T2 |
| 43.27 | .10.133.362 | Ph MKP 525 B 12,5 кВА 50 Гц C EW | C2 / C3 |
| 44.08 | .10.190.128 | Разделительный трансформатор 400V/420V/440V/480V/500V-24V.. | T1 |
| 44.21 | .12.LP077788.60Hz | Печ. плата 077788A тиристорное управл. SF300 400 В 60 Гц | A6 |
| 50.00 | .11.037.2008 | Smart Focus 200 440 В/60 Гц | T2 |
| 53.03 | .11.037.2008..100 | Трансформатор SmartFocus 200 440 В/60 Гц | T2 |
| 53.27 | .10.133.362 | Ph MKP 525 B 12,5 кВА 50 Гц C EW | C2 / C3 |
| 54.08 | .10.190.128 | Разделительный трансформатор 400V/420V/440V/480V/500V-24V.. | T1 |
| 54.21 | .12.LP077788.60Hz | Печ. плата 077788A тиристорное управл. SF300 400 В 60 Гц | A6 |
| 60.00 | .11.037.2012 | Smart Focus 200 460 В/60 Гц | T2 |
| 63.03 | .11.037.2012..100 | Трансформатор Smart Focus 200 460 В/60 Гц | T2 |
| 63.27 | .10.133.362 | Ph MKP 525 B 12,5 кВА 50 Гц C EW | |
| 64.08 | .10.190.128 | Разделительный трансформатор 400V/420V/440V/480V/500V-24V.. | |
| 64.21 | .12.LP077788.60Hz | Печ. плата 077788A тиристорное управл. SF300 400 В 60 Гц |
