Описание
SWEL CHP — промышленный комплекс открытого типа для высокоскоростного и точного раскроя листового металла (2D/3D резка). Станок построен на базе жесткой цельносварной станины, прошедшей термообработку для защиты от деформаций, и оснащен легким авиационным алюминиевым порталом для достижения максимальной динамики. Интеллектуальная режущая головка с автофокусом и сегментированная многозонная вытяжка обеспечивают безупречное качество реза без грата при минимальном энергопотреблении. Идеальное решение для металлообрабатывающих предприятий, требующих надежной работы в режиме 24/7.
Форматы столов (мм):
| 3050 × 1520 | 4050 × 1520 |
| 6050 × 1520 | 4050 × 2020 |
| 6050 × 2020 | 8050 × 2020 |
| 6050 × 2520 | 8050 × 2520 |
Архитектура и жесткость станины
- Защита от тепловой деформации: Станина лазера собирается методом многослойной сварки углеродистой конструкционной стали повышенной прочности. Готовая конструкция проходит обязательный цикл высокотемпературного отжигового старения в печи для полной ликвидации внутренних механических напряжений в металле.
- Надежность на высоких мощностях: Такая подготовка гарантирует, что при установке тяжелых источников волоконного лазера мощностью до 20 кВт геометрия направляющих и геометрия рабочего стола сохраняют прецизионную точность в течение более чем 10 лет эксплуатации.
Режущие головки с автоматической фокусировкой
В зависимости от выбранного класса станка (ECO, MID или HIGH), лазерные комплексы оснащаются интеллектуальными оптическими головками (авторитетных брендов, таких как Raytools или BLT):
- Автоматическое слежение: Голова оснащена бесконтактным датчиком емкостного контроля высоты. Расстояние между соплом и листом металла поддерживается с точностью до долей миллиметра, предотвращая столкновение с деформирующимся материалом.
- Умный автофокус: Корректировка фокусного расстояния под разную толщину и тип сплава управляется ЧПУ-контроллером автоматически, что минимизирует образование грата и наплывов при переходе от тонкого листа к толстой плите.
Динамика портала и компоненты премиум-класса
- Алюминиевый портал авиационного класса: Поперечная балка станка изготавливается методом экструзии из легкого алюминиевого сплава, применяемого в авиастроении. Минимальный вес балки в сочетании с высокой жесткостью позволяет добиться высоких ускорений без риска упругих деформаций
- Мировые бренды комплектующих: Для достижения точности позиционирования SWEL интегрирует в систему направляющие, японские сервомоторы и прецизионные косозубые рейки высокого класса точности от ведущих международных поставщиков
Многозонная вытяжная вентиляция
- Под рабочей зоной ламельного стола смонтирована сегментированная вытяжная система.
- Пневматические заслонки вентиляции открываются автоматически только в том секторе, где непосредственно идет резка. Это позволяет улавливать до 95% дыма и мелкодисперсной пыли при использовании вытяжного вентилятора меньшей мощности, существенно экономя электроэнергию предприятия.

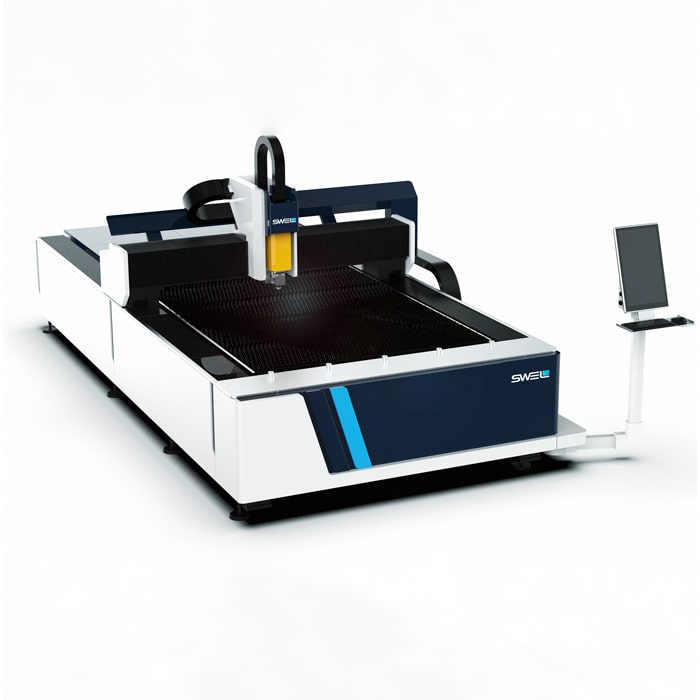

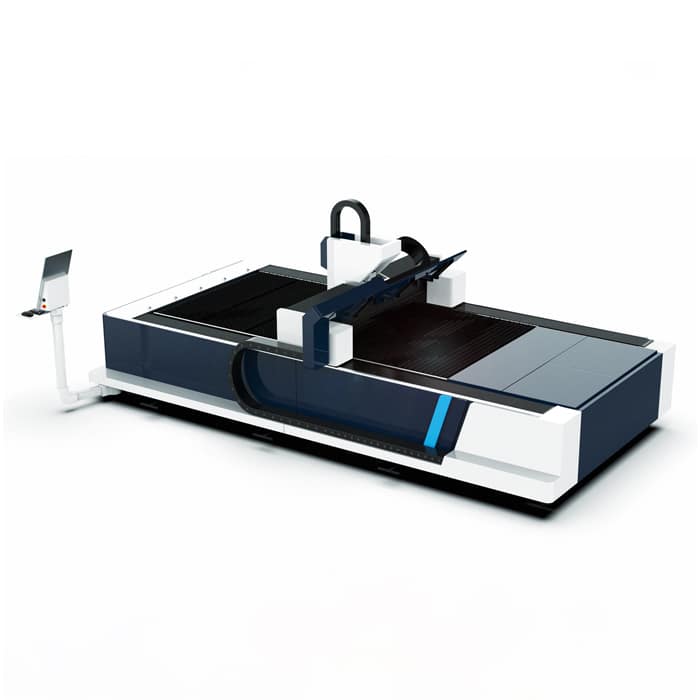

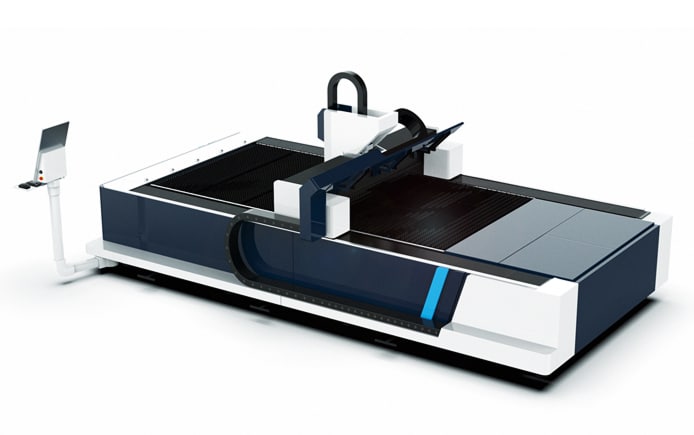

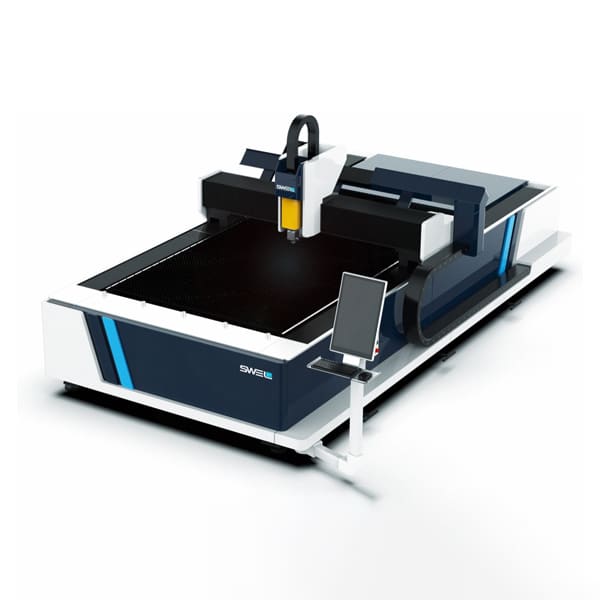

SWEL CHP Series 6000Вт-20000Вт 3015 Single Worktable Laser CuttingMachine
— платформа с одним столом рабочей зоной 3030*1530
LY3015A
Технические параметры модели
| Модель | LY3015A |
| Рабочая зона | 3030*1530 мм |
| Ход по оси Y | 3030 мм |
| Ход по оси X | 1530 мм |
| Ход по оси Z | 150 мм |
| Скорость соединения по осям X и Y | 100 м/мин |
| Ускорение по оси X/ось Y | 1.5G |
| Точность повторного позиционирования по осям X/Y | ±0,02 мм |
| Лазерная мощность | 3 кВт-6 кВт |

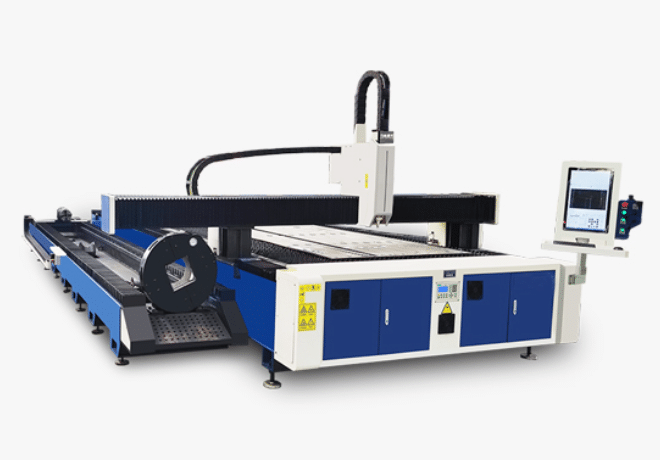

SWEL CHP-ECO Series 1500Вт-6000Вт Tube-Plate Iintegrared Laser Cutting Machine
— Станок для лазерной резки труб и листового металла
LY6020W
Технические параметры модели
| Модель | LY6020W |
| Максимальная длина трубы | 6М |
| Лазерная энергия | 3 кВт-6 кВт |
| Тип технологического трубопровода | Круглые трубы, прямоугольные трубы, овальные трубы, U-образные трубы, штамповка, резка плоских листов. |
| Скорость вращения | 150 об/мин |
| Размер трубы | Круглые трубы 15–240 мм, квадратные трубы 20–240 мм |
| Ускорение по оси X/ось Y | 0,8 Г |
| Максимальная скорость холостого хода | 120 м/мин |
| Повторная точность позиционирования | ±0,1 мм |

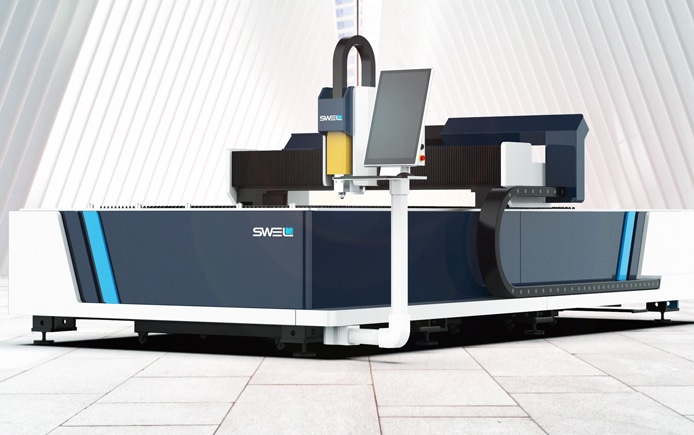

SWEL CHP Series 6000Вт-20000Вт Large Format Super Power Metal Laser Cutting Machine
— Высокоформатный сверхмощный станок
LY4020A
LY6025A
LY8025A
Технические параметры модели
| Модель продукта | LY4020A | LY6025A | LY8025A | |
| Рабочая зона | 4030*2030 мм | 6030*2530 мм | 8030*2530 мм | |
| Ход по оси Y | 4030 мм | 6030 мм | 8030 мм | |
| Ход по оси X | 2030 мм | 2530 мм | 2530 мм | |
| Ход по оси Z | 200 мм | 200 мм | 200 мм | |
| Скорость соединения по осям X и Y | 100 м/мин | |||
| Ускорение по оси X/ось Y | 1.5G | |||
| Точность повторного позиционирования по осям X/Y | ±0,02 мм | ±0,02 мм | ±0,02 мм | |
| Лазерная мощность | 3 кВт-6 кВт | 3 кВт-12 кВт | 6 кВт-20 кВт | |
