Описание

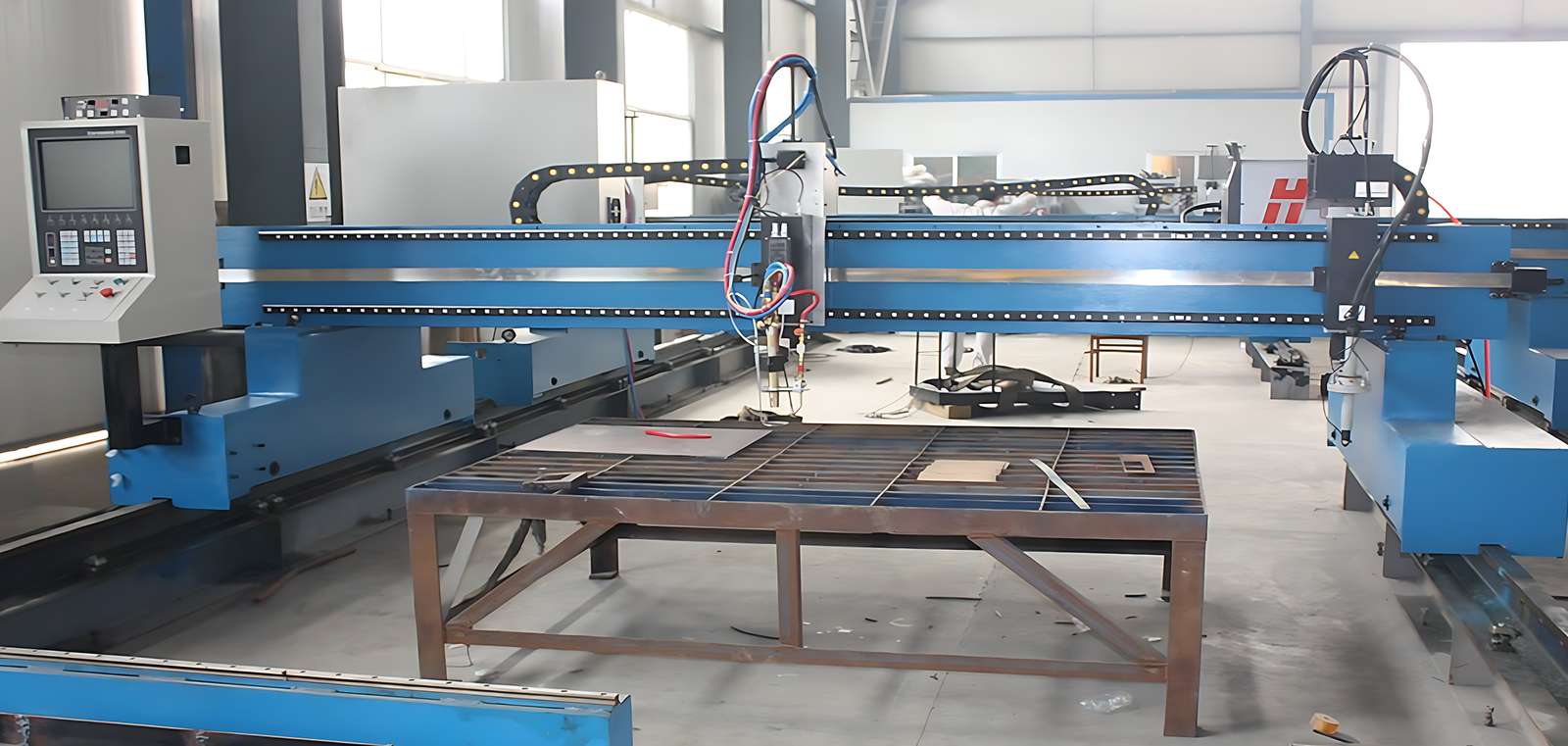

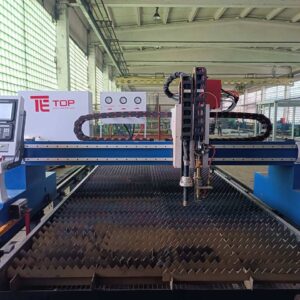

Корпус машины: сверхмощная конструкция машины
- Коробчатая конструкция сварена толстой сталью, доп. обработка — фрезированием балки;
- Конструкция машины для тяжелого режима работы, полностью обработанная отжигом;
- Отличная жесткость и интенсивность;
Рабочий стол
- Вытяжные столы оснащены системой зональной вентиляции.
- Вентилируемый стол раскроя.
- С двухсторонней зональной вентиляцией. Боковая система вентиляции вынесена из зоны реза для предотвращения термической нагрузки на стол.
- С автоматическим включением клапанов SMC-Pneumatic (Япония).
- Со съёмными контейнерами для удаления шлака.
- Грузоподъемность стола – 1750 кг/м2
Пневмоклапаны SMC (Япония)
- Имеют высокую пропускную способность.
- Гарантируют низкое энергопотребление.
- Просты в использовании.

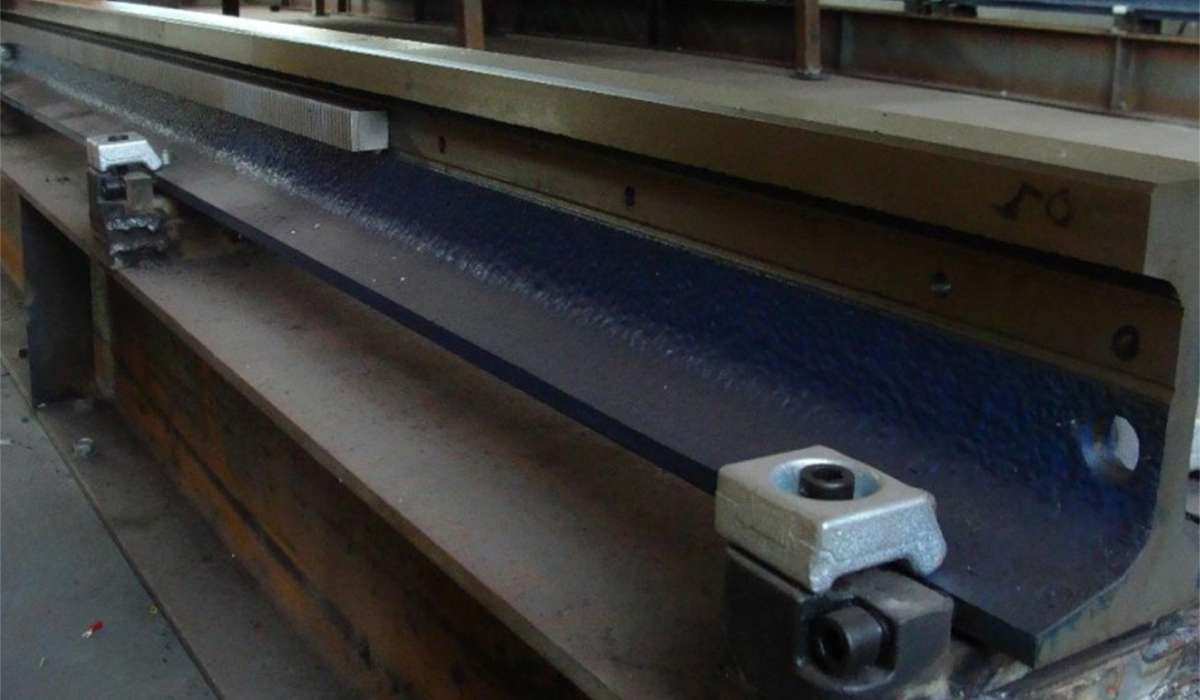

Направляющая для тяжелых условий эксплуатации для продольной передачи
- Реечно-зубчатая передача;
- Квадратные направляющие для горизонтальной передачи;
- 24-килограммовая сверхмощная направляющая для продольной передачи;

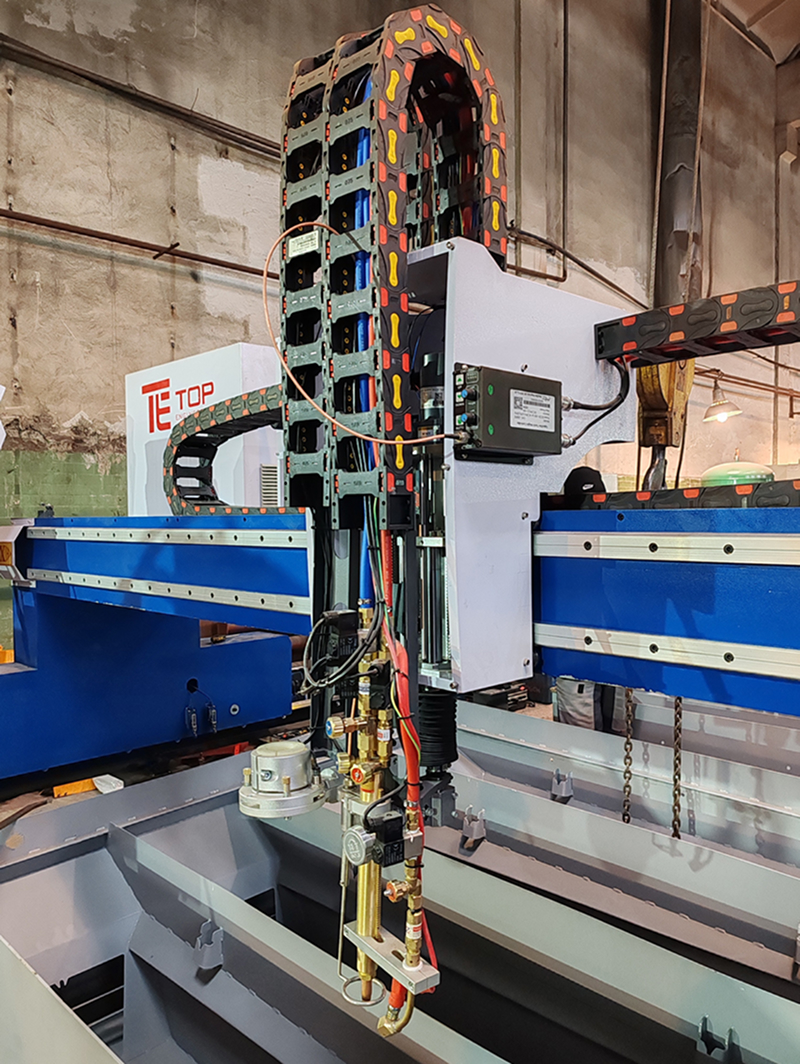

- Горизонтальные факелы, передаваемые стальным ремнем;
- Подшипник ведущего бренда Китая;

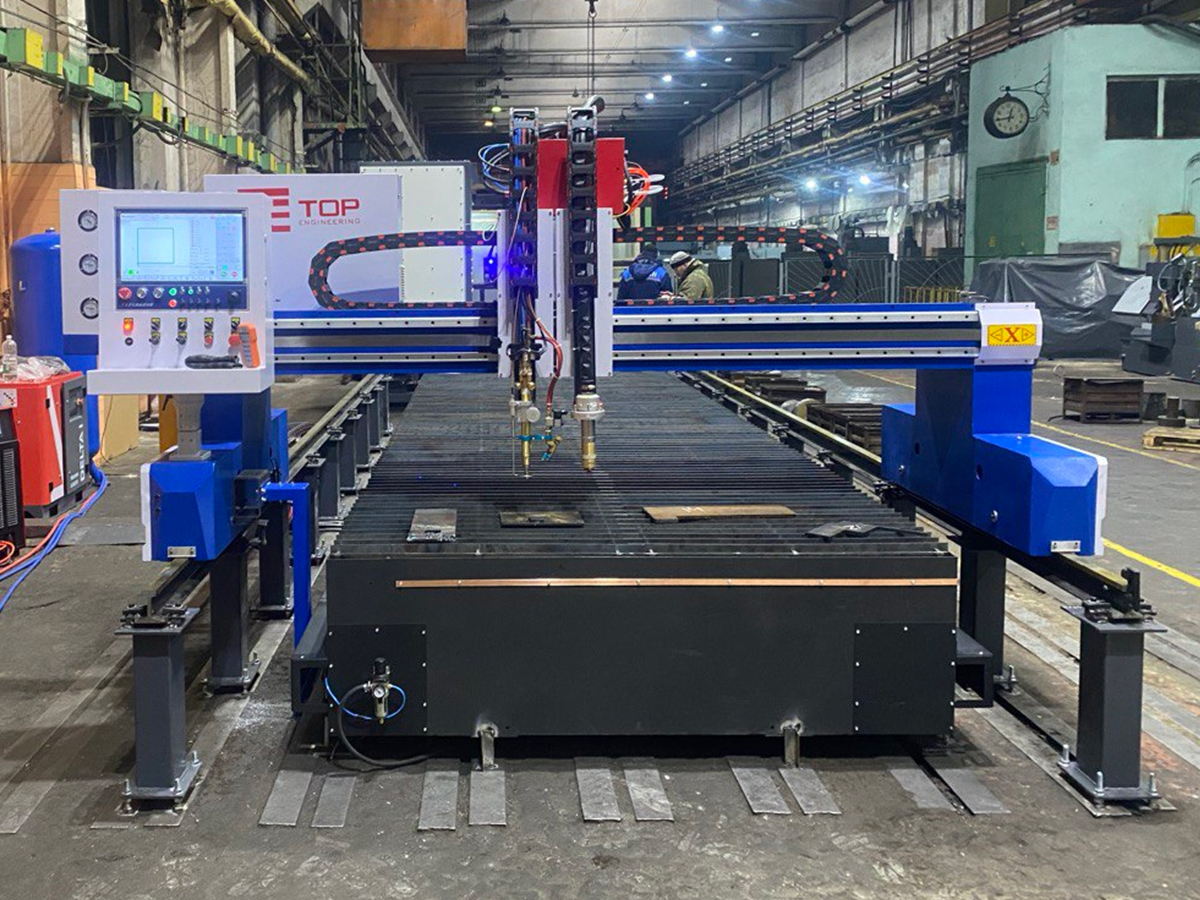

Полный комплект поставки вытяжного стола включает вытяжные секционные модули на рабочую зону. Отдельное расположение стола раскроя и портала исключает возможность влияния на геометрию портала при погрузке толстых листов металла.
Воздуховод двухсторонний также вынесен с зоны теплового воздействия. Надежные пневматические компоненты обеспечивает пониженный расход воздуха.
Ребра жесткости, на которые ложится лист, легко можно перевернуть прогоревшей стороной вниз или заменить их. Направляющие рельсы имеют защиту от внешних механических повреждений.
Корпус модуля представляет собой сварную металлоконструкцию. Каждый модуль разделён на 3 секции шириной по 515 мм каждая, отделённые друг от друга перегородками. В корпус вставляются ванны, которые служат для сбора твёрдых отходов, возникающих в процессе термической резки металла. В каждую секцию корпуса вставляется по одной ванне. Сверху на ванны укладываются решетка, задачей которых является улавливание и предотвращение проваливания вниз мелких деталей.
Верхнюю часть модуля составляют пластины, вертикально вставленные в пазы рамы. Пластины служат непосредственно для размещения на них листов металла, из которых вырезаются детали.

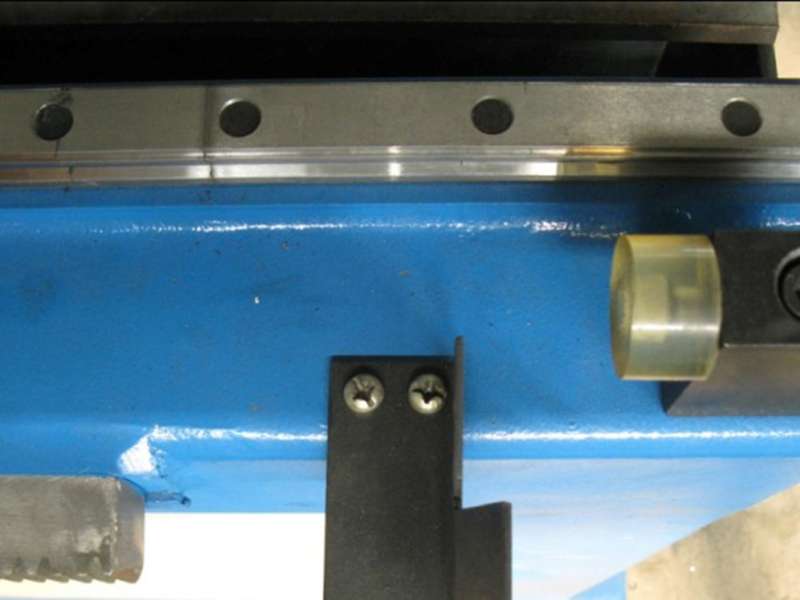

Высокоточная квадратная направляющая

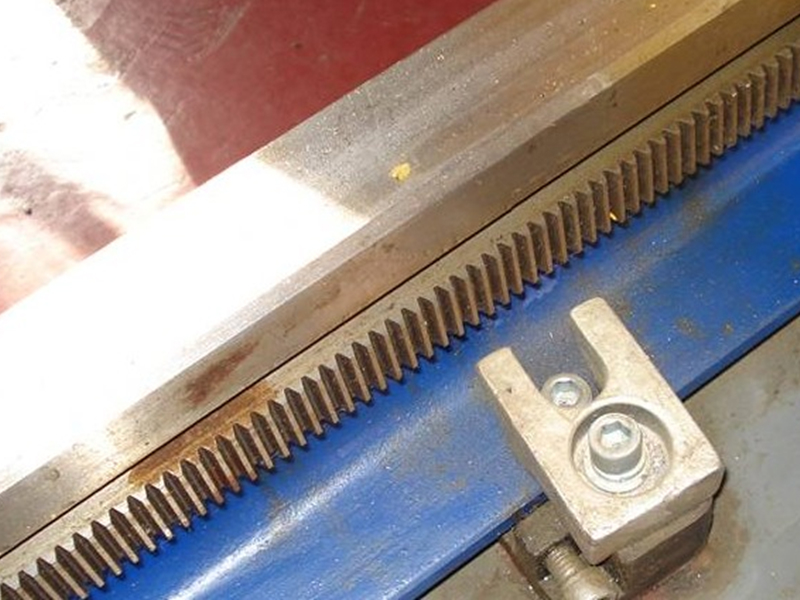

Прецизионная стойка

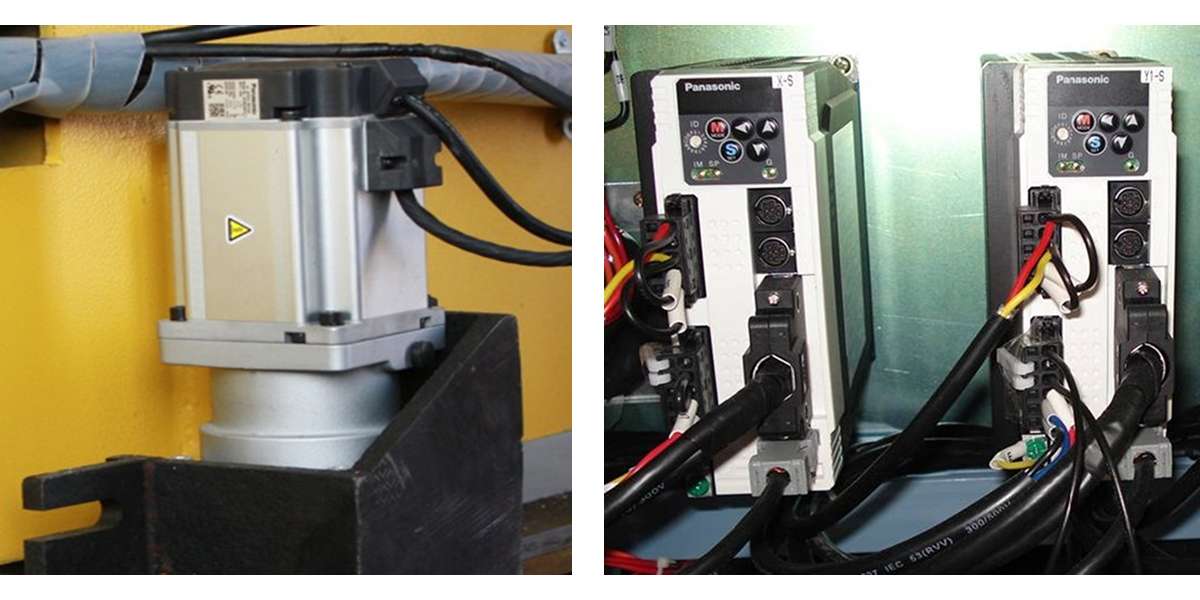

Серводвигатель и приводная система
- Японские серводвигатели переменного тока Panasonic для двустороннего привода;
- Стабильная работа, точный контроль.

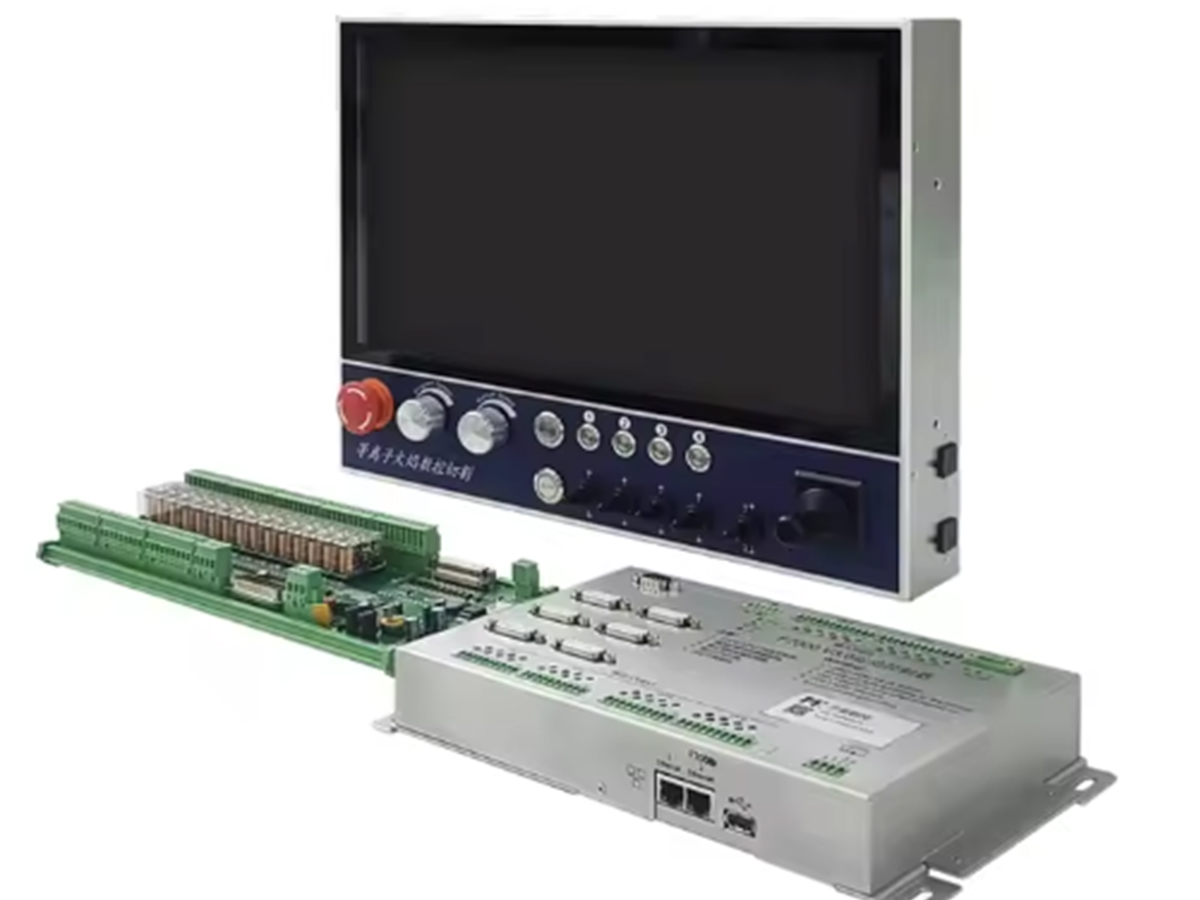

Система ЧПУ F-2300B
