Запчасти KJELLBERG HiFocus 160i — 11.033.702.Е

11.033.702.Е — запасные части KJELLBERG HiFocus 160i

HiFocus 160i — промышленное оборудование для высокоточной плазменной резки чёрных и цветных металлов толщиной до 40 мм. Мощность 160 А обеспечивает стабильную дугу при работе с ЧПУ-станками, минимальное образование шлака и чистый рез без дополнительной механической обработки. Поддерживает режимы ручной и автоматической резки с пневмоподъёмом резака. Широко применяется для раскроя листового металла в машиностроении, металлоконструкциях и ремонтных производствах в Беларуси.

Компания «ТОП Инжиниринг» поставляет все категории оригинальных и проверенных аналогов запчастей для серий HiFocus с доставкой по всем городам РБ.

Нужна запчасть для Kjellberg HiFocus 160i — свяжитесь с нами онлайн или позвоните нашим инженерам.

+375 29 293-71-71
+375 29 393-76-76

Подберём решение под вашу модель станка и бюджет ремонта. Работаем с большими и малыми производствами по всей Беларуси.

Категории: Запчасти KJELLBERG, Запасные части

Заказать

Описание
Характеристики

Описание

Мы знаем особенности эксплуатации оборудования, учитываем интенсивность и условия работы. Поэтому предоставляем заказчику выбор не только среди оригинальных компонентов, но и проверенных аналогов от европейских производителей с гарантией совместимости.

Краткое руководство для HiFocus 160i (pdf) →

ПОЗ.	АРТИКУЛ	НАЗВАНИЕ	КОД

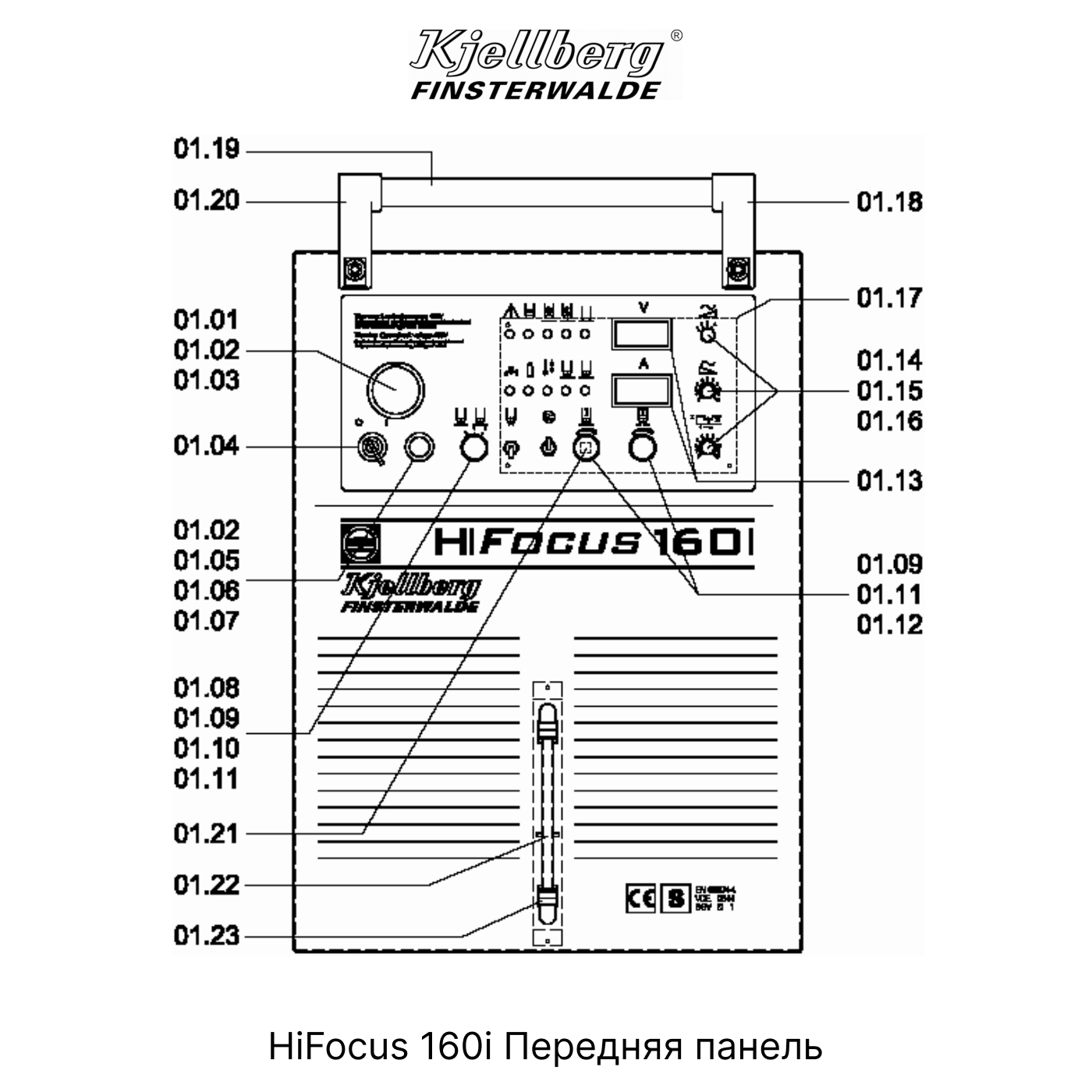

01.00	.16.500.368	ПЕРЕДНЯЯ СТЕНКА КОРПУСА ИП
01.01	.10.108.408	ГРИБОВИДНАЯ НАСАДКА ДЛЯ БЛОКИРУЮЩЕГО ВЫКЛЮЧАТЕЛЯ 50 мм	S3
01.02	.10.108.409	ФИКСИРУЮЩИЕ ДЕТАЛИ DMR	(S2, S3)
01.03	.10.108.412	КНОПОЧНЫЙ РАЗМЫКАЮЩИЙ КОНТАКТОР DTO	(S3)
01.04	.10.145.010	КУЛАЧКОВЫЙ КОНТРОЛЛЕР С КЛЮЧОМ 10 А	S1
01.05	.10.108.406	НАСАДКА ДЛЯ ЗЕЛЕНОЙ КНОПКИ С ПОДСВЕТКОЙ IP65 ПЛАСТМАССА	S2
01.06	.10.108.411	КНОПОЧНЫЙ ЗАМЫКАЮЩИЙ КОНТАКТОР DTI	(S2)
01.07	.10.184.055	ЛАМПА MSKD 24B 2W-BA9s TGL 10449	H1
01.08	130.676.004	СТУПЕНЧАТЫЙ ПЕРЕКЛЮЧАТЕЛЬ 2Х6, ПАЯННЫЙ, 5А
01.09	.10.187.180	ВРАЩАЮЩАЯСЯ РУЧКА 28 мм СЕРАЯ СТАНДАРТНАЯ	(S5, P5)
01.10	.10.187.182	КОЛПАЧОК 28 мм СЕРЬЙ СТАНДАРТНЫЙ	(S5)
01.11	.10.187.186	ПОЯСОК СО СТРЕЛКОЙ 28 мм СЕРЬЙ СТАНДАРТНЫЙ	(S5, P5)
01.12	.10.187.184	КОЛПАЧОК 28 мм КРАСНЫЙ СТАНДАРТНЫЙ	(P5)
01.13	.10.105.671	РАМКА ДЛЯ ЖК-ИНДИКАТОРА 64,3 х 34,1	(A3)
01.14	.10.187.160	ВРАЩАЮЩАЯСЯ РУЧКА 15 мм СЕРАЯ СТАНДАРТНАЯ	(A3)
01.15	.10.187.162	КОЛПАЧОК 15 мм СЕРЬЙ СТАНДАРТНЫЙ	(A3)
01.16	.10.187.166	ПОЯСОК СО СТРЕЛКОЙ 15 мм СЕРАЯ СТАНДАРТНАЯ	(A3)
01.17	.12.LP066501	ПЛАТА LP 066501А ПЕРЕДНЯЯ ПРИБОРНАЯ ПАНЕЛЬ ИП best	A3
01.18	.10.504.555	СКОБА РУКОЯТКИ ПРАВАЯ
01.19	.11.934.303.736	РУКОЯТКА
01.20	.10.504.557	СКОБА РУКОЯТКИ ЛЕВАЯ
01.21	.10.124.056	ПОТЕНЦИОМЕТР 1к ПЛАСТИКОВЫЙ КОРПУС, ШТЫРЕК 6х50 С16	P5,2
01.22	.11.032.702.313	АКРИЛОВАЯ ТРУБКА 12х8х198 мм
01.23	.10.502.848	ПНЕВМОДЕРЖАТЕЛЬ С РЕЗЬБОВЫМ КРЕПЕЖОМ G3/8″»A12

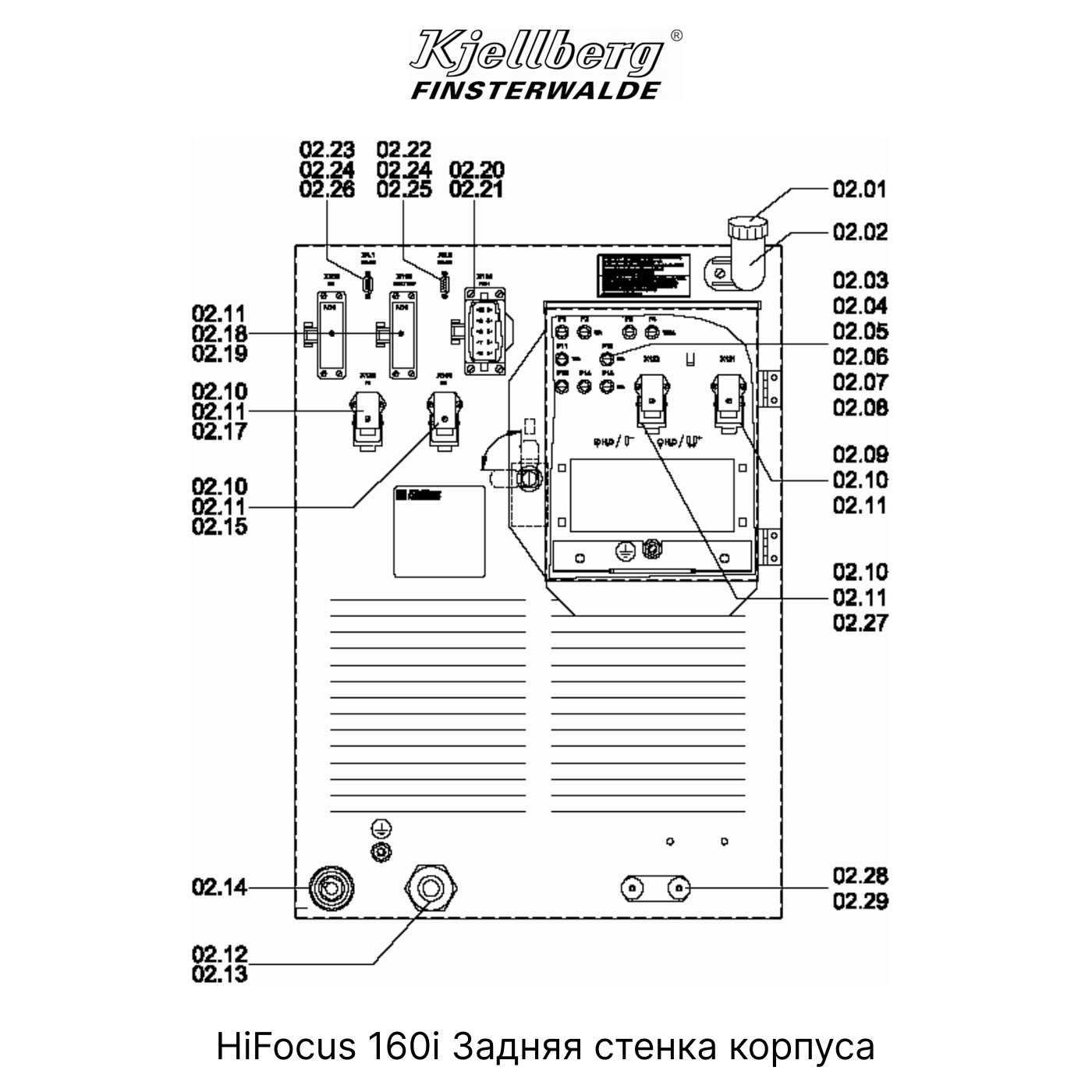

02.00	.16.500.369	ЗАДНЯЯ СТЕНКА КОРПУСА ИП
02.01	.10.615.612	КРЫШКА ЗАЛИВНОГО ПАТРУБКА
02.02	.12.59550	ЗАЛИВНОЙ ПАТРУБОК БЕЗ ШЛАНГА
02.03	.10.189.300	G-ВЫКЛЮЧАТЕЛЬ-ПРЕДОХРАНИТЕЛЬ 500В 6,3х32 мм
02.04	.10.189.302	G-ПРЕДОХРАНИТЕЛЬНЫЙ КОЛПАЧОК 6,3х32 мм
02.05	.10.189.308	G-ВСТАВКА ПРЕДОХРАНИТЕЛЯ Т 4А, 6,3х32 мм 440В
02.06	.10.189.309	G-ВСТАВКА ПРЕДОХРАНИТЕЛЯ Т6, 3А, 6,3х32 мм 440В
02.07	.10.189.305	G-ВСТАВКА ПРЕДОХРАНИТЕЛЯ Т 2А, 6,3х32 мм 440В
02.08	.10.189.311	G-ВСТАВКА ПРЕДОХРАНИТЕЛЯ Т 0,5А, 6,3х32 мм 440В
02.09	.10.164.174	ГНЕЗДО 7-ЖИЛЬНОГО РАЗЪЕМА	X121
02.10	.10.164.200	ЗАЩИТНАЯ КРЫШКА МЕТАЛЛИЧЕСКАЯ
02.11	.10.164.201	ОБЖИМНОЙ КОНТАКТ ГНЕЗДА 0,75-1,5 кв.мм	(X102,X110,X121, X132,X122)
02.12	.0	ПРИСОЕДИНЕНИЕ КАБЕЛЯ — РЕЗЬБА M40x1,5 20-26 мм ПЕРЕХОДНИКИ
02.13	.10.603.006R	ГАЙКА M 40×1,5 ПОЛИАМИД ЧЕРНЫЙ
02.14	.10.603.015	DIX ТВЕ 35-70 (ВСТРОЕННЫЙ РАЗЪЕМ)
02.15	.10.163.700	ПЛАСТМАССОВОЕ ГНЕЗДО 4-ЖИЛЬНОГО РАЗЪЕМА	X130
02.16	.10.164.202	ОБЖИМНОЙ КОНТАКТ ШТЕПСЕЛЯ 0,75-1,5 кв.мм	(X130)
02.17	.10.164.197	ГНЕЗДО 8-ЖИЛЬНОГО РАЗЪЕМА	X132
02.18	.10.164.110	ГНЕЗДО 25-ЖИЛЬНОГО РАЗЪЕМА — ОБЖИМНОЕ ПРИСОЕДИНЕНИЕ.	X102,X110
02.19	.10.164.113	ЗАЩИТНАЯ КРЫШКА	(X102,X110)
02.20	.10.164.176	ГНЕЗДО 10-ЖИЛЬНОГО РАЗЪЕМА, ВИНТОВОЕ ПРИСОЕДИНЕНИЕ	X114
02.21	.10.164.179	ЗАЩИТНАЯ КРЫШКА	(X114)
02.22	.10.164.702	ГНЕЗДО 9-ЖИЛЬНОГО РАЗЪЕМА SUB-D, ПАЯННОЕ	X4.2
02.23	.10.164.701	ГНЕЗДО 9-ЖИЛЬНОГО РАЗЪЕМА SUB-D, ПАЯННОЕ	X4.1
02.24	.10.164.704.1	SUB-D КРЕПЕЖНЫЙ ВИНТ КОРОТКИЙ 8 мм
02.25	.10.164.714	ЗАЩИТНАЯ КРЫШКА ДЛЯ РАЗЪЕМА SUB-D КРАСНАЯ
02.26	.10.164.715	ЗАЩИТНАЯ КРЫШКА ДЛЯ ШТЕПСЕЛЯ SUB-D ГОЛУБАЯ
02.27	.10.164.170	ГНЕЗДО 3-ЖИЛЬНОГО РАЗЪЕМА	X122
02.28	.10.580.139	ЗАЖИМНАЯ СКОБА Sp 542 PP
02.29	.10.274.024	ГАЙКА С ПРЯМОЙ НАКАТКОЙ M 6 DIN 466 5 VZ

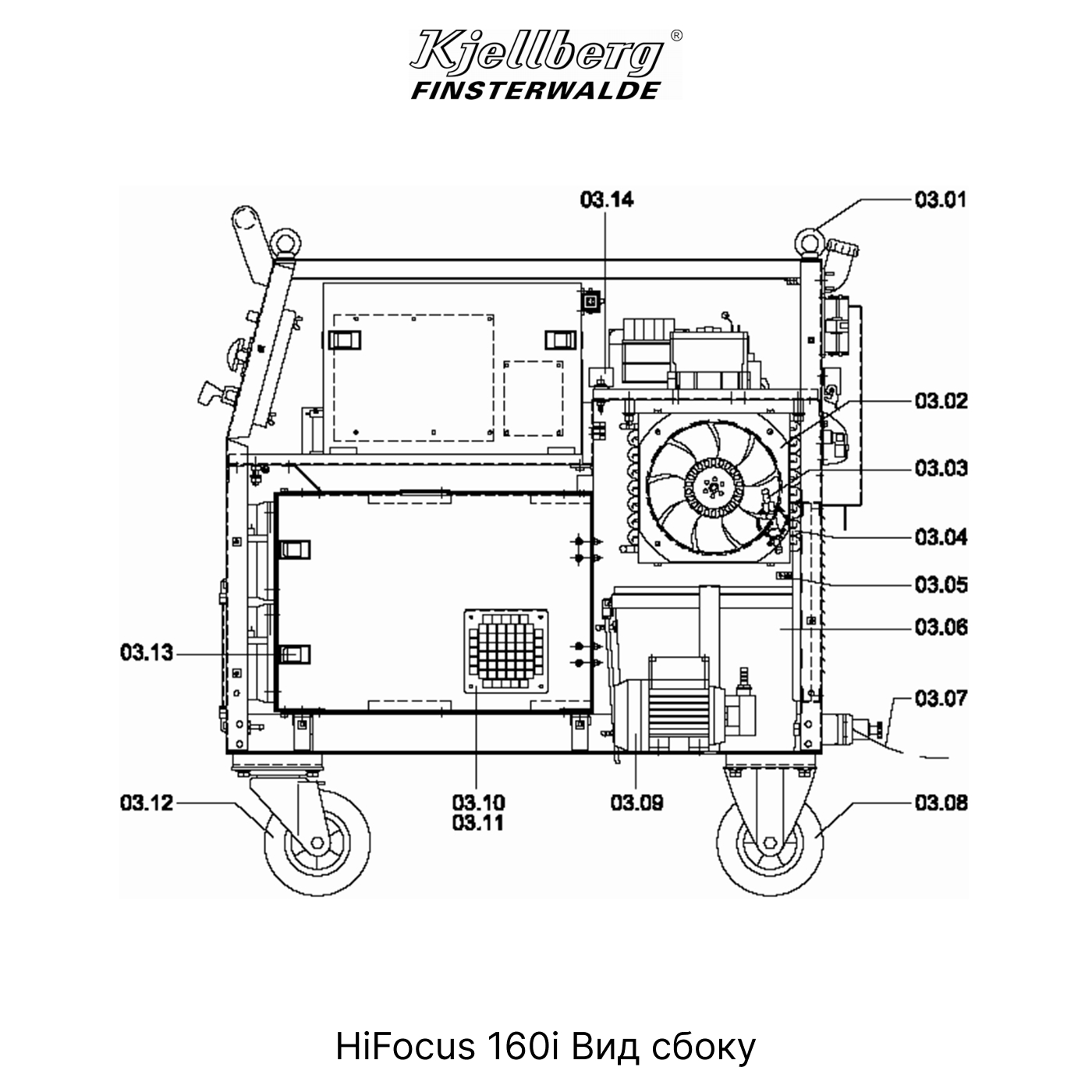

03.00	.16.500.452	ИП, ВИД СПРАВА, РИС. 3
03.01	.10.269.566	РЫМ-БОЛТ M 10 DIN 580 VZ
03.02	.10.535.611	ВЕНТИЛЯТОР W2E200-HN38-01 ЛИТЦА, ДИАМ. 200	M3
03.03	.12.57690	РАСХОДОМЕР 3,5 Л/МИН	S10
03.04	.10.615.110	КОНДЕНСАТОР 8тх2Rх220A Pa.:3,5 NC1
03.05	.10.129.104	ПОСТОЯННОЕ СОПРОТИВЛЕНИЕ 6 Ом 5А 400 В 29×300	R1
03.06	.11.033.702.310	БАЧОК ДЛЯ ВОДЫ, УКОМПЛЕКТОВАННЫЙ
03.07	.11.500.700.416	СЕТЕВОЙ КАБЕЛЬ 4×10 кв.мм, БЕЗ ШТЕПСЕЛЯ
03.08	.10.580.572	КРОНШТЕЙН С РОЛИКОМ (НЕПОВОРОТНЫЙ) B-VPP 160G
03.09	.10.640.166	МАЛЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС LNY-2841 220B, 50Гц	M1/M2
03.10	.10.535.603	ВЕНТИЛЯТОР «BOXER» 119X119X25
03.11	.10.140.724	ФИЛЬТРОВАЛЬНАЯ ПЕРЕГОРОДКА 125 x 125 x 8 мм F100S
03.12	.10.580.564	РУЛЕВОЙ (ПОВОРОТНЫЙ) РОЛИК GKL 2/160 G
03.13	.10.184.763	ЗАЩЕЛКА NR.A3 СЕРИЯ 40
03.14	.10.190.031	ФИЛЬТР 3x470n/10n

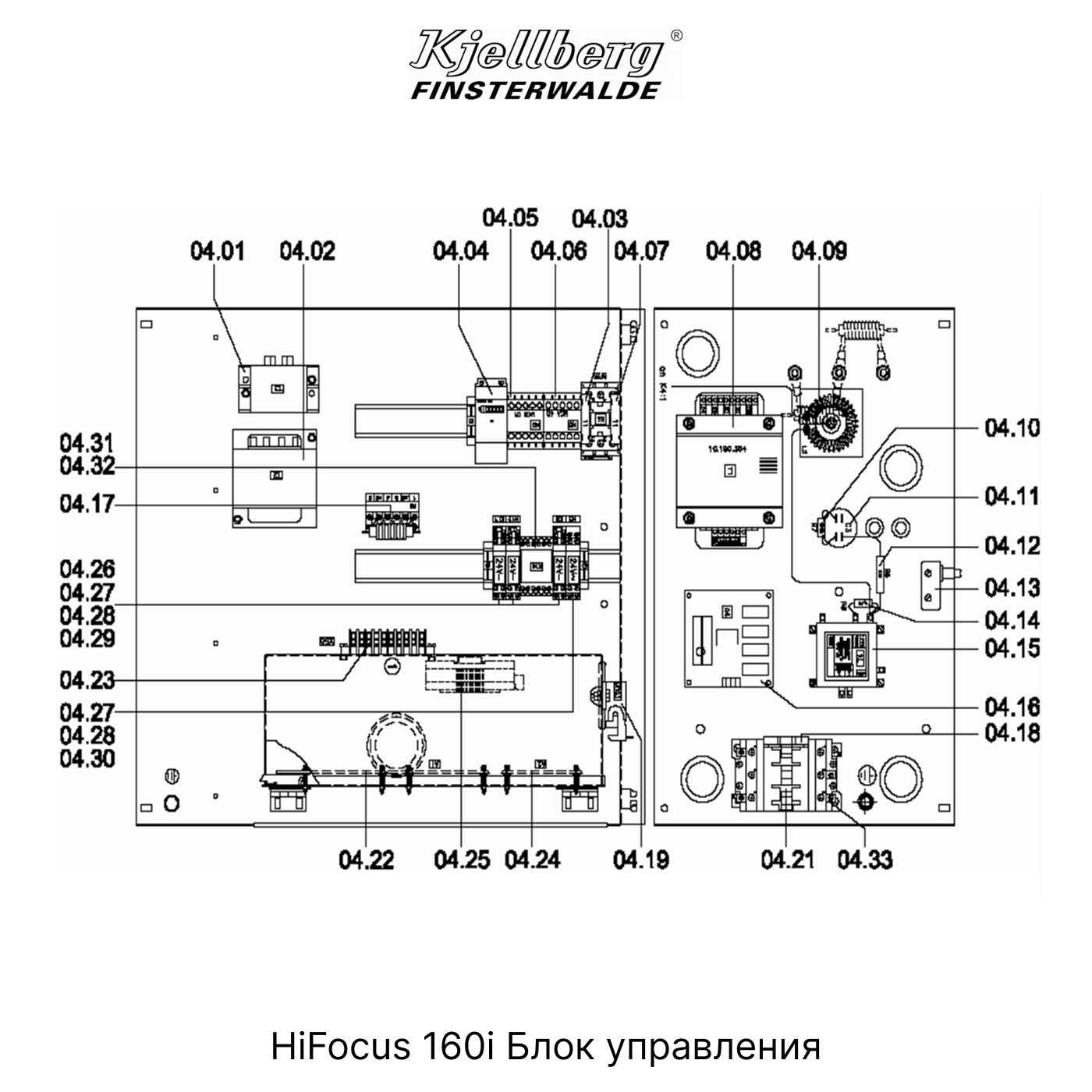

04.00	.16.500.371	БЛОК УПРАВЛЕНИЯ
04.01	.10.190.376	РАЗДЕЛИТЕЛЬНЫЙ ТРАНСФОРМАТОР EI60/31 200B/30BA ВНИЗУ	T3
04.02	.10.190.230	АВТОТРАНСФОРМАТОР 230/400 2,3A	T2
04.03	.10.161.703	ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ G481 02 ДЛЯ ТИПА CF/BF	(K4)
04.04	.10.101.603	СЧЕТЧИК ЧИСЛА РАБОЧИХ ЧАСОВ 24 VAC 50/60Гц	P1
04.05	.10.161.712.24	ПНЕВМАТИЧЕСКИЙ КОНТАКТОР MC6 01 24В 50/60Гц	K9
04.06	.10.161.710.24	ПНЕВМАТИЧЕСКИЙ КОНТАКТОР MC4 40 24В 50/60Гц	K6
04.07	.10.161.722.24	ПНЕВМАТИЧЕСКИЙ КОНТАКТОР BF2500 24В 50/60Гц	K4
04.08	.10.190.364	РАЗДЕЛ. ТРАНСФОРМАТОР 230/400/420/440/480/500B-	T1
04.09	.10.190.029	ПОМЕХОПОДАВЛЯЮЩИЙ ДРОССЕЛЬ 20A 100mH	L3
04.10	.10.201.203	СОПРОТИВЛЕНИЕ M.OXYD 100K 4,50 Вт 5% ТК 200	R7
04.11	671.100.025	КОНДЕНСАТОР 25 uF 400 В M8	C4
04.12	.10.130.056	СОПРОТИВЛЕНИЕ, КЕРАМИКА 47R 7,00 Вт 5% ТК 200	R6
04.13	.10.109.519	КНОПКА Z-15 GQ 250B/10A 1 РЕЛЕ С ПЕРЕКЛ. КОНТАКТОМ	S4
04.14	.10.130.029	СОПРОТИВЛЕНИЕ, КЕРАМИКА 4K7 4,00 Вт 5% ТК 200	R8
04.15	.11.035.002.070	ВЫСОКОЧАСТОТНЫЙ ТРАНСФОРМАТОР PA-SXX W/CNC	T3
04.16	.12.58800	ПЛАТА 078300 УСТРОЙСТВО ЗАЖИГАНИЯ СМОНТИРОВАННОЕ	A4
04.17	.11.031.510.460	ТОКОВОЕ РЕЛЕ	K2
04.18	.10.161.701	ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ G481 20 ДЛЯ ТИПА CF/BF	(Q1,K4)
04.19	.10.164.170	ГНЕЗДО 3-ЖИЛЬНОГО РАЗЪЕМА	X103
04.20	.10.164.200.1	ЗАЩИТНАЯ КРЫШКА ПВХ (ПОЛИВИНИЛХЛОРИД)	(X103)
04.21	.10.161.726.230	ПНЕВМАТИЧЕСКИЙ КОНТАКТОР BF6500 220-230В 50/60Гц	Q1
04.22	.12.LP066451	ПЛАТА LP 066451B MR-BLOCK УПРАВЛЕНИЯ ПРОЦЕССОМ HIFO BEST	A1
04.23	.10.164.283	БЛОК РАСПРЕДЕЛИТЕЛЕЙ KL 17/8 PA	X50
04.24	.12.LP066610	ПЛАТА LP 066610A АДАПТЕР HiFocus	A2
04.25	.16.003.945	КОНВЕРТЕР RS-232 в RS-485 GALV. TREN	A8
04.26	.10.110.461	РЕЛЕ 24VDC SPU. ДВУХПОЗИЦИОННОЕ, 5А 250 VAC	K12,K13
04.27	.10.110.467	ЦОКОЛЬ 95.85. 1 РЕЛЕ ВИНТОВОЕ ПРИСОЕДИНЕНИЕ	(K12,K13)
04.28	.10.110.469	ПОДДЕРЖИВАЮЩАЯ СКОБА 095.71 РЕЛЕ	(K12,K13)
04.29	109.1N4007	ДИОД 1N4007	V1,V2
04.30	.10.110.480	РЕЛЕ 24VAC SPU. ДВУХПОЗИЦИОННОЕ, 5А 250 VAC	K5
04.31	.10.110.975	РЕЛЕ AZ1010-3C24VAC	K10
04.32	.10.110.977	ЦОКОЛЬ 90.21 ДЛЯ НАКОНЕЧНИКА 11-ЖИЛЬНОЙ ШИНЫ	(K10)
04.33	.10.161.725.002	ВСПОМАГАТЕЛЬНЫЙ ЗАЖИМНЫЙ БЛОК ДЛЯ BF50-BF95	(Q1)

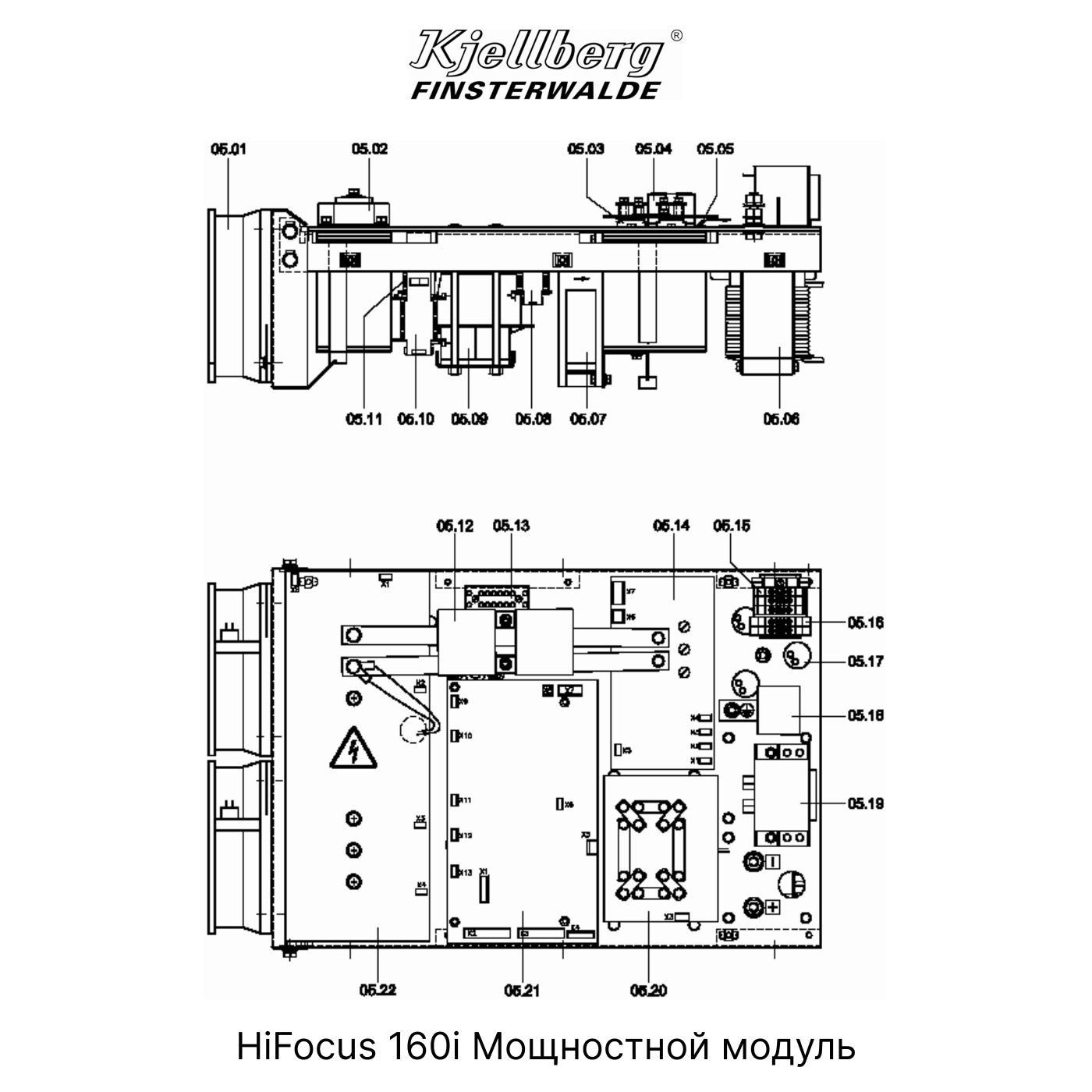

05.01	.10.535.601	ВЕНТИЛЯТОР W2S130-AA03-44 ЛИТЦА, Dm.150	M1,M2
05.02	.10.100.042	IGBT-MОДУЛЬ FF100R12KS4	Tr1-Tr4
05.03	.10.105.846	МОДУЛЬ DSEP 2X91-06 A FRED MINIBLOC	V1-V4
05.04	.10.105.868	МОДУЛЬ SKD 62/16	B1
05.05	.10.123.261	ПОЗИСТОР РТС 60 оС B59801-D60 ВИНТ.ПРИСОЕД.	РТС
05.06	.11.412.002.450	ДРОССЕЛЬ МОДУЛЬ 80 А	L4
05.07	.10.535.605	ВЕНТИЛЯТОР „BOXER“ 135Х135Х38 230VAC 50/60 Гц	M3
05.08	.11.412.002.490	ДРОССЕЛЬ L3 МОДУЛЬ	L3
05.09	.11.412.002.100	ТРАНСФОРМАТОР МОДУЛЬ ПЛАЗМА 80 А	T1
05.10	.11.412.002.480	ДРОССЕЛЬ L2 МОДУЛЬ	L2
05.11	.11.412.002.470	ДРОССЕЛЬ L1 МОДУЛЬ	L1
05.12	.10.132.937	КОНДЕНСАТОР 9uF 10% 700 VDC, ТИП SP	C1
05.13	.10.164.097	КЛЕММНИК 2,5 кв.мм/8-ЖИЛЬНЫЙ С DS	X3
05.14	.12.LP068311	ПЛАТА LP 068311B E-INLE	A2
05.15	.10.164.189	БЛОК ЗАЖИМОВ 10 кв.мм 9700A
05.16	.10.164.190	ЗАЖИМ ЗАЩИТНОГО ПРОВОДА 10 кв.мм 9700A
05.17	.10.190.032	ДРОССЕЛЬ С КОЛЬЦЕВЫМ СЕРДЕЧНИКОМ R63 3x3mH/40A/6 кв.мм	L6
05.18	.10.190.031	ФИЛЬТР 3x470n/10n	A1
05.19	.10.190.021	СЕТЕВОЙ ТРАНСФОРМАТОР 400В/42В 0,8А, 50/60 Гц	T2
05.20	.12.LP068320	ПЛАТА LP 068320A A-INLE	A4
05.21	.12.LP067000	ПЛАТА LP 067000 D INST2/МОДУЛЬ1	A5
05.22	.12.LP068210	ПЛАТА LP068210B IGBT_INLE УКОМПЛЕКТОВАННЫЙ	A3
