Запчасти KJELLBERG Smart Focus 300 — 11.037.3002

11.037.3002 — список запчастей KJELLBERG Smart Focus 300

Источник плазмы Kjellberg Smart Focus 300 — высокоточное промышленное оборудование для резки металла, широко применяемое на предприятиях в Беларуси. Для бесперебойной работы станка с ЧПУ требуются оригинальные и проверенные аналоги запчастей. Компания «ТОП Инжиниринг» поставляет все категории запчастей для Smart Focus 300 с доставкой по всем городам РБ.

Нужна запчасть для Kjellberg Smart Focus — свяжитесь с нами онлайн или позвоните нашим инженерам.

+375 29 293-71-71
+375 29 393-76-76

Подберём решение под вашу модель станка и бюджет ремонта. Работаем с большими и малыми производствами по всей Беларуси.

Категории: Запчасти KJELLBERG, Запасные части

Заказать

Описание
Характеристики

Описание

Мы знаем особенности эксплуатации оборудования, учитываем интенсивность и условия работы. Поэтому предоставляем заказчику выбор не только среди оригинальных компонентов, но и проверенных аналогов от европейских производителей с гарантией совместимости.

Краткое руководство для SmartFocus 300 (pdf) →

ПОЗ.	АРТИКУЛ	НАЗВАНИЕ	КОД

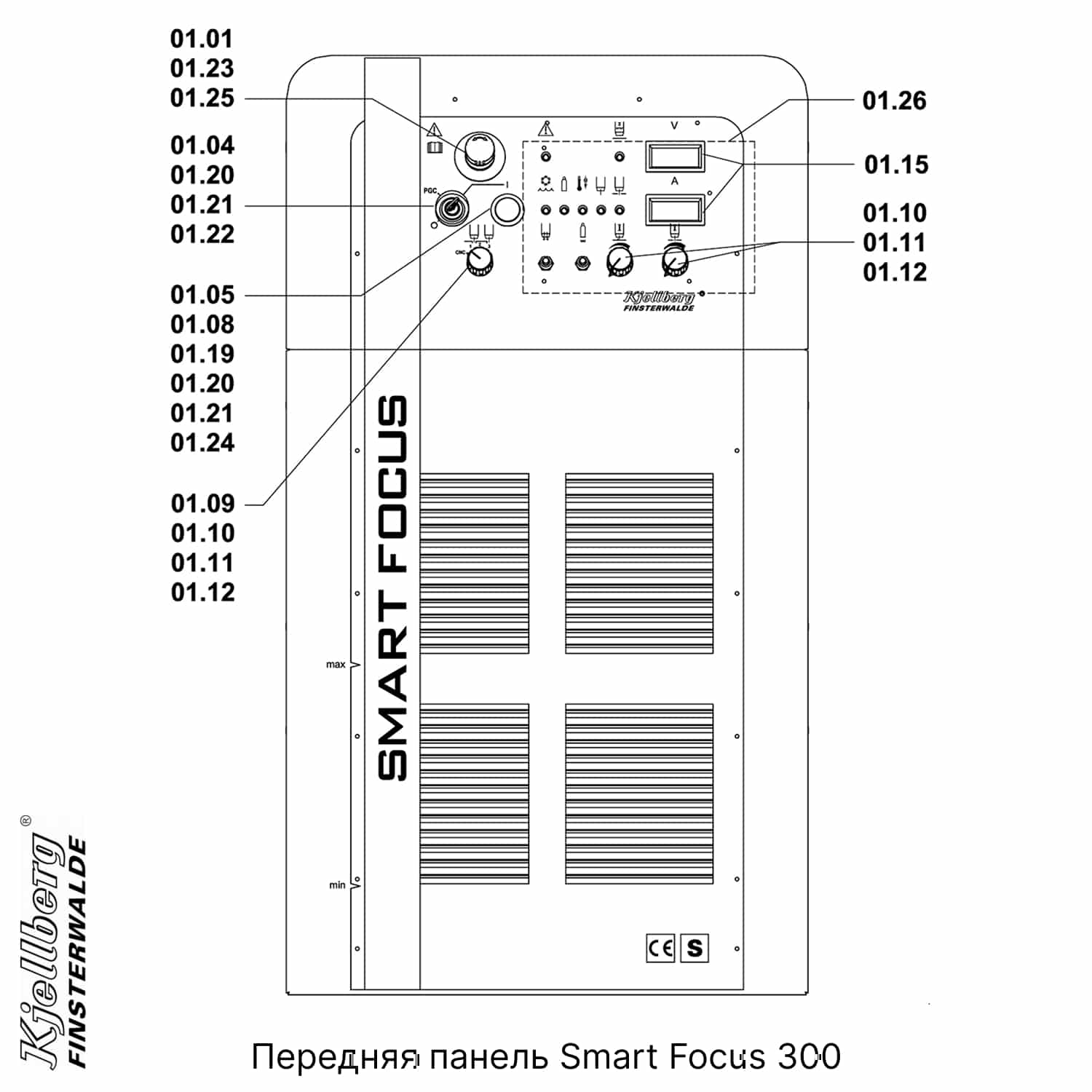

01.00	.16.500.368	Передняя панель	S3
01.01	.10.110.316	Кнопка аварийного останова без промежуточного кольца	S1
01.04	.10.110.318	Замок-выключатель	S1
01.05	.10.110.317	Кнопка	S2/H1
01.08	.10.110.311	Светодиод сверхяркий зеленый 24 В пер./пост. т. (S2/H1)
01.09	.12.LP066520	Печ. плата 066520A технол. переключатель 360i с электронн. элем.	S7
01.10	.10.187.202	Вращающийся регулятор 28 мм, черный, со штрихом	(S7,A3:P5,P7)
01.11	.10.187.203	Крышка 28 мм черная, со штрихом	(S7,A3:P5,P7)
01.12	.10.187.204	Кольцо со стрелкой 28 мм, черное	(S7,A3:P5,P7)
01.15	.10.105.671	Рамка, блок ЖК-дисплея 64,3 x 34,1	(A3)
01.19	.10.110.319	Колпачок кнопки, зеленый	(S2/H1)
01.20	.10.108.418	Упорная часть MHR_3	(S1,S2)
01.21	.10.108.419	Контактный датчик, замыкающий контакт MTI	(S1,S2)
01.22	.10.108.421	Контактный датчик, замыкающий контакт MTIV	(S1)
01.23	.10.108.424	Держатель модуля MHR_5	(S3)
01.24	.10.108.425	Патрон для лампы ML BA9s 250 В/2 Вт	(S2/H1)
01.25	.10.108.420	Контактный датчик, размыкающий контакт МТО	(S3)
01.26	.12.LP066586	Печ. плата 066586A, передняя панель установки SF с электронн. элем.	A3

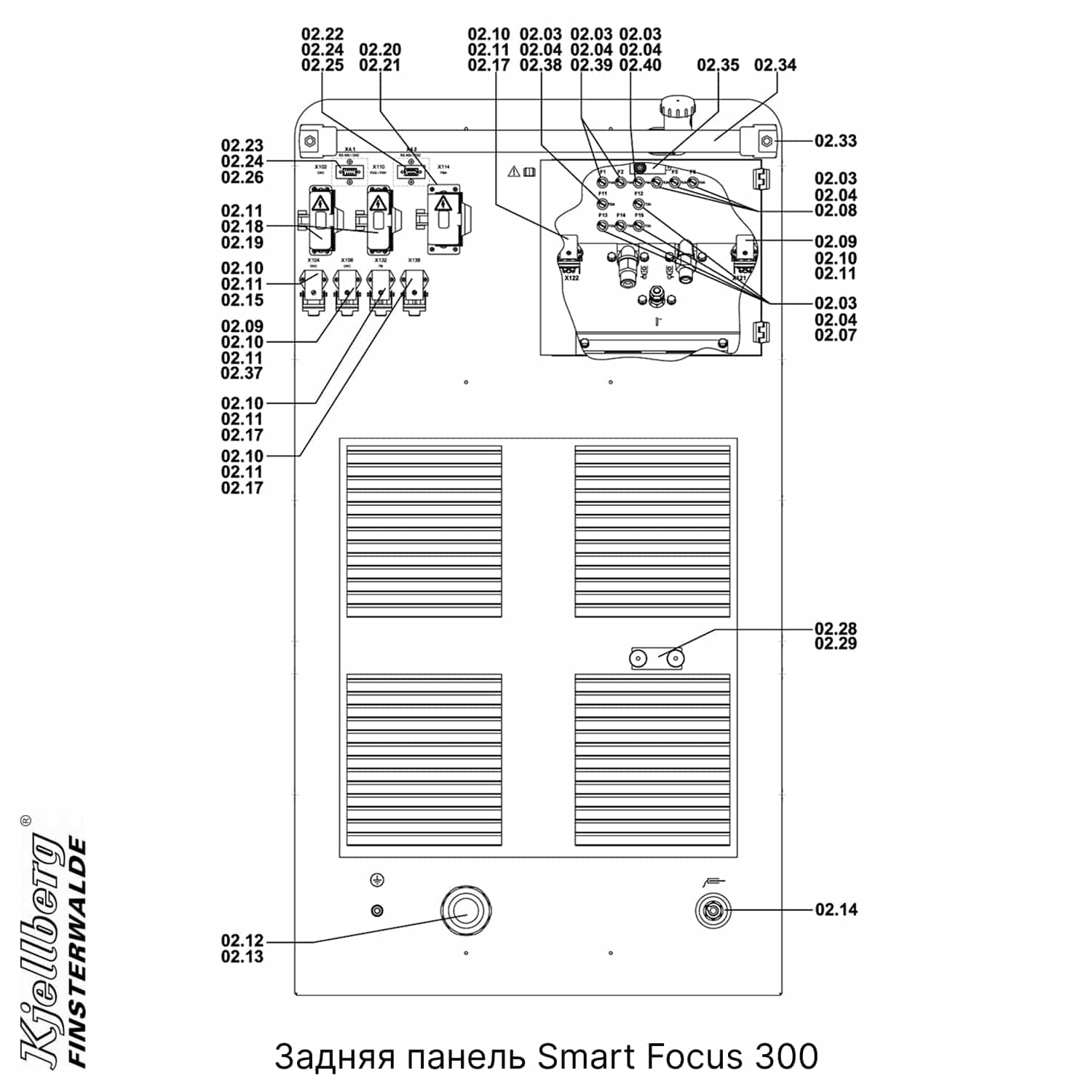

02.00	.16.500.369	Задняя стенка
02.03	.10.189.300	Держатель предохранителя (стекл.) 6,3 x 32 мм	F1-F15
02.04	.10.189.302	Колпачок предохранителя (стекл.) 6,3 x 32 мм	F1-F15
02.07	.10.189.305	Вставка предохранителя (стекл.) T 2 А, 6,3 x 32 мм	F12-F15
02.08	.10.189.311	Вставка предохранителя (стекл.) T 0,5 А 6,3 x 32 мм	F4,F5,F6
02.09	.10.164.174	Гнездовая вставка 7-контактная + заземл., обжимное соединение	X106,X121
02.10	.10.164.200	Нижняя часть корпуса, металл	X104,106,132
02.10	.10.164.200	Нижняя часть корпуса, металл	X138,121,122
02.12	.10.164.201	Гнездо с обжимными контактами 0,5-1,5 кв. мм, штампованное	X
02.12	.10.603.008R	Кабельная арматура с резьбовым соединением M63x1,5 27-48 мм, латунь	Power
02.13	.10.603.017	Гайка М 63×1,5, латунь	Power
02.14	.023.763.000	DIX TBE 35-70 CX31 (встраиваемое гнездо)	DIX
02.15	.10.164.065	Гнездовая вставка 4-контактная + заземл., резьбовое соединение	X104
02.17	.10.164.197	Гнездовая вставка 8-конт. 42 В, обжимное соединение	X132,138,122
02.18	.10.164.110	Гнездовая вставка 25-контактная + заземл., обжимное соединение	X102,110
02.19	.10.164.113	Нижняя часть корпуса, 25-контактный + защитная крышка	X102,110
02.20	.10.164.176	Гнездовая вставка 10-контактная + заземл., резьбовое соединение	X114
02.21	.10.164.179	Нижняя часть корпуса откр. с защитной крышкой	X114
02.22	.10.164.702	SUB-D, гнездо 9-конт. / вставка / пайка	X4.2
02.23	.10.164.701	SUB-D, штекер 9-конт. / вставка / пайка	X4.1,X2
02.24	.10.164.704.1	SUB-D, крепежный болт, короткий, 8 мм	X2,X4.1,X4.2
02.25	.10.164.714	SUB-D, крышка для гнезда, красная	X4.2
02.26	.10.164.715	SUB-D: крышка для штекера синяя, 9-конт.	X2,X4.1
02.28	.10.580.139	Скоба Sp 542 PP	S10
02.29	.10.274.024	Рифленая гайка М 6 DIN 466 VZ	F11
02.33	.10.504.563	Рукоятка, полиамидная, черная	F11
02.34	.11.034.402.755	Рукоятка 595lg 280i/360i	F11
02.35	.10.109.518	Микровыключатель KS A4 F	S10
02.37	.10.164.168	Защитная крышка + резиновый уплотнитель для 10.164.200	F11
02.38	.10.189.312	Вставка предохранителя (стекл.) Т 12,5 А 6,3 х 32 мм 500 В	F11
02.39	.10.189.308	Вставка предохранителя (стекл.) Т 4 А, 6,3 х 32 мм	F1,F2
02.40	.10.189.314	Блок предохр. (стекл.) Т 8 А 6,3 х 32 мм 500 В	F3

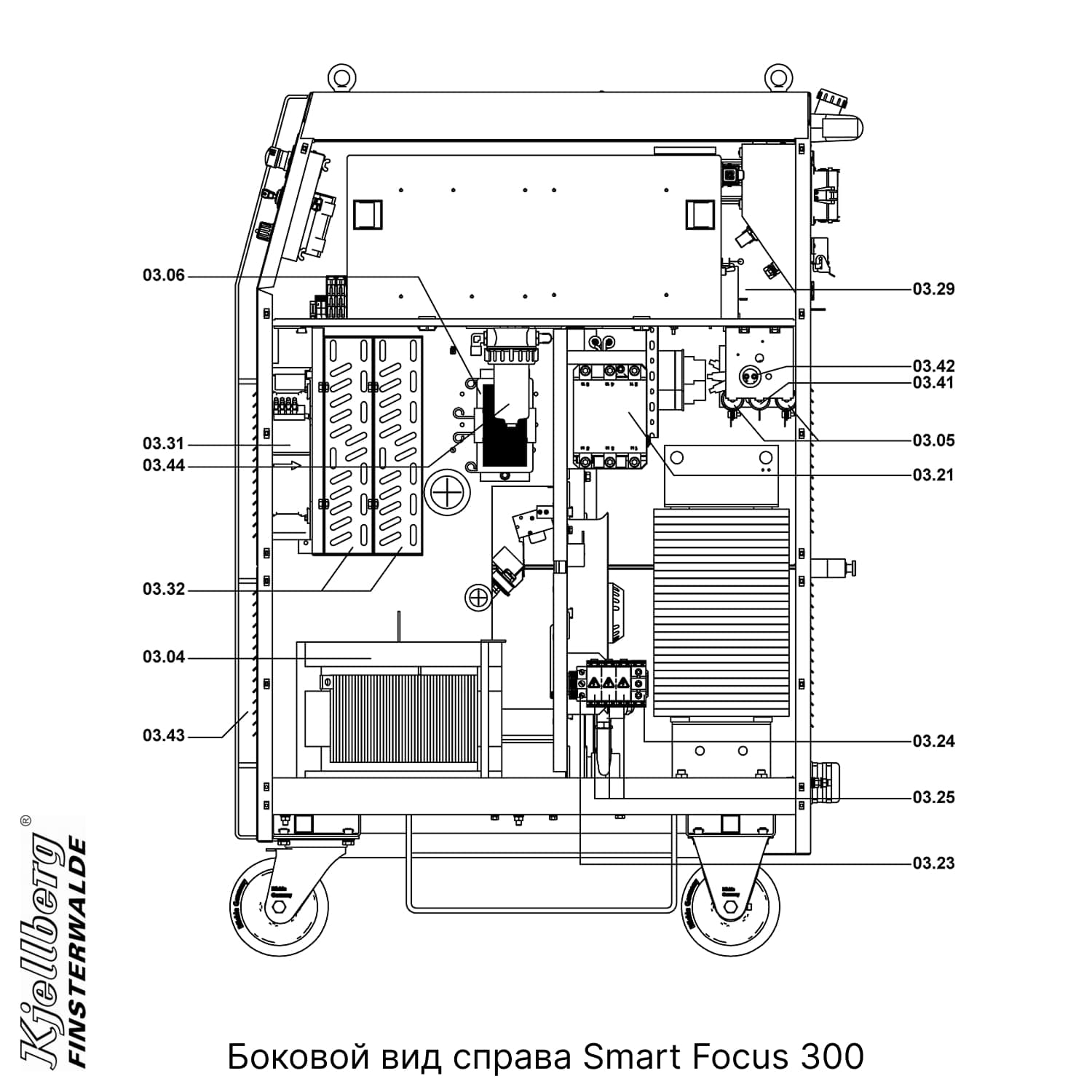

03.00	.16.500.204	Боковой вид
03.01	.10.269.566	Рым-болт С15Е М 10 DIN 580 vz

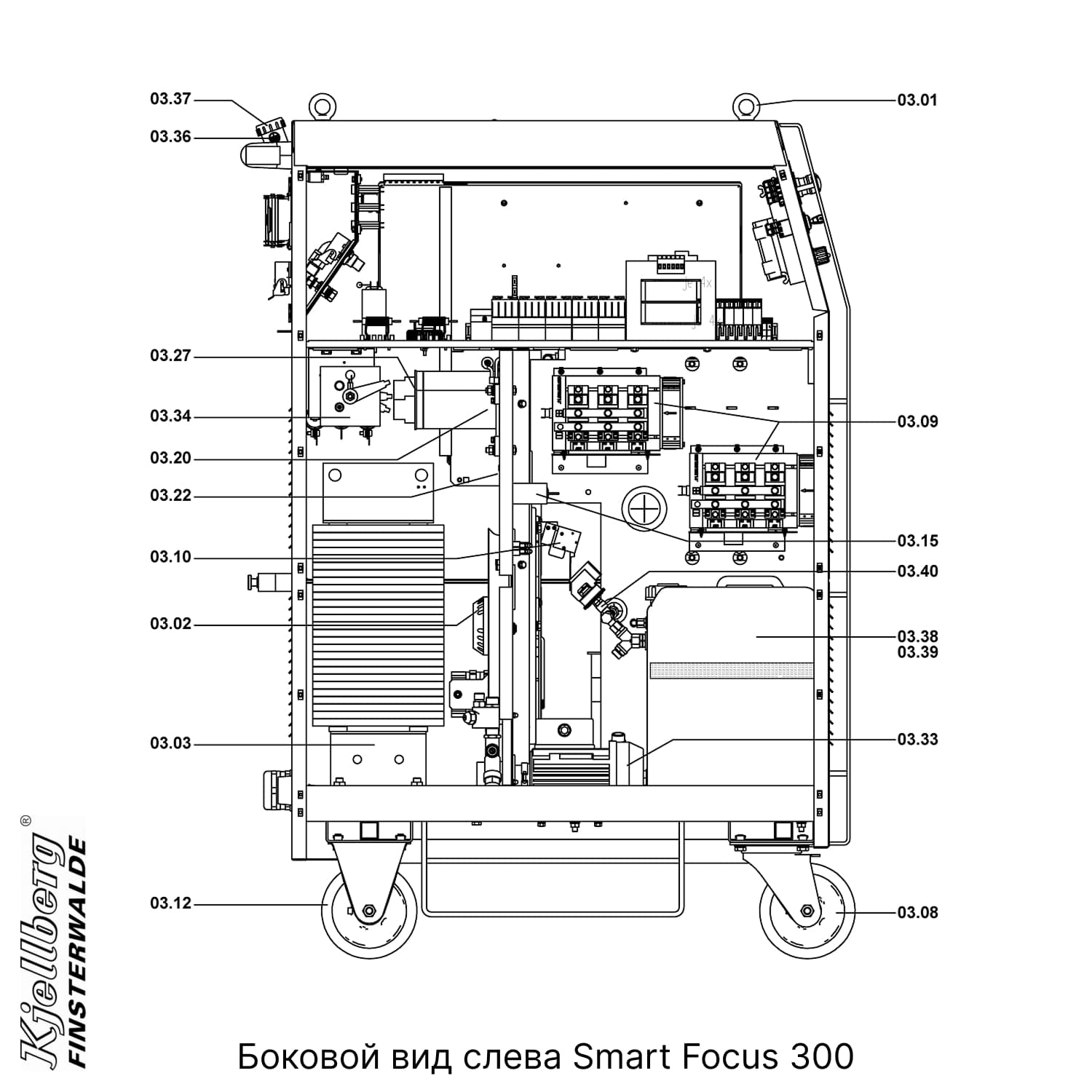

03.02	.10.140.696	Вентилятор с настенной рамкой / защ. кожухом диам. 300	M1
03.03	.11.036.112.100	Трансформатор FF800	T2
03.04	.11.036.112.450	Дроссель FineFocus 800	L2
03.05	.10.129.108	Постоянный резистор 24 Ом, 5А, 400 Вт, 29×300 10%	R2/R3
03.06	.11.035.002.510	Всасывающий дроссель PA-S75	R2
03.08	.10.502.246	Направляющий ролик L-ALEV 160 К 160/50 350 кг	L1
03.09	.11.035.002.590	Выпрямительная группа B6C 380/505-150	G1/G2
03.10	.11.036.112.020	Ветровое реле	S4
03.12	.10.502.262	Поворотный ролик B-ALEV 160 К 160/50 350 кг	C11
03.15	.671.100.008	Конденсатор B — 8 мкФ M8	K1.1 / K1.2
03.20	.11.034.902.410	Реле тока	Q1
03.21	.10.161.730.230	Пневматический контактор B180 00 220-240 В, 50/60 Гц	R13N
03.22	.10.101.915	Шунтирующий резистор 100 мВ/300 А, форма A	C2 / C3
03.23	.10.164.300	Клемма защитного провода 35 кв. мм TS 35, малая	S6
03.24	.10.164.078	Клемма защитного провода 70 кв. мм WKN 70SL/U
03.25	.10.164.079	Блок клемм 70 кв. мм WKN 70/U SELOS
03.27	.10.133.360	Ph MKP 400,3 8,33 кВА 3х55,2 мкФ 10%EPCOS
03.29	.10.148.283	Тумблер E-E 1-конт., толстый рычажок ПЛОСКИЙ РАЗЪЕМ
03.31	.10.535.619	Вентилятор W2E250HL0619 гибкий провод, диам. 250.	M5
03.32	.10.615.050	Теплообменник 390 x 357 x 80 mm

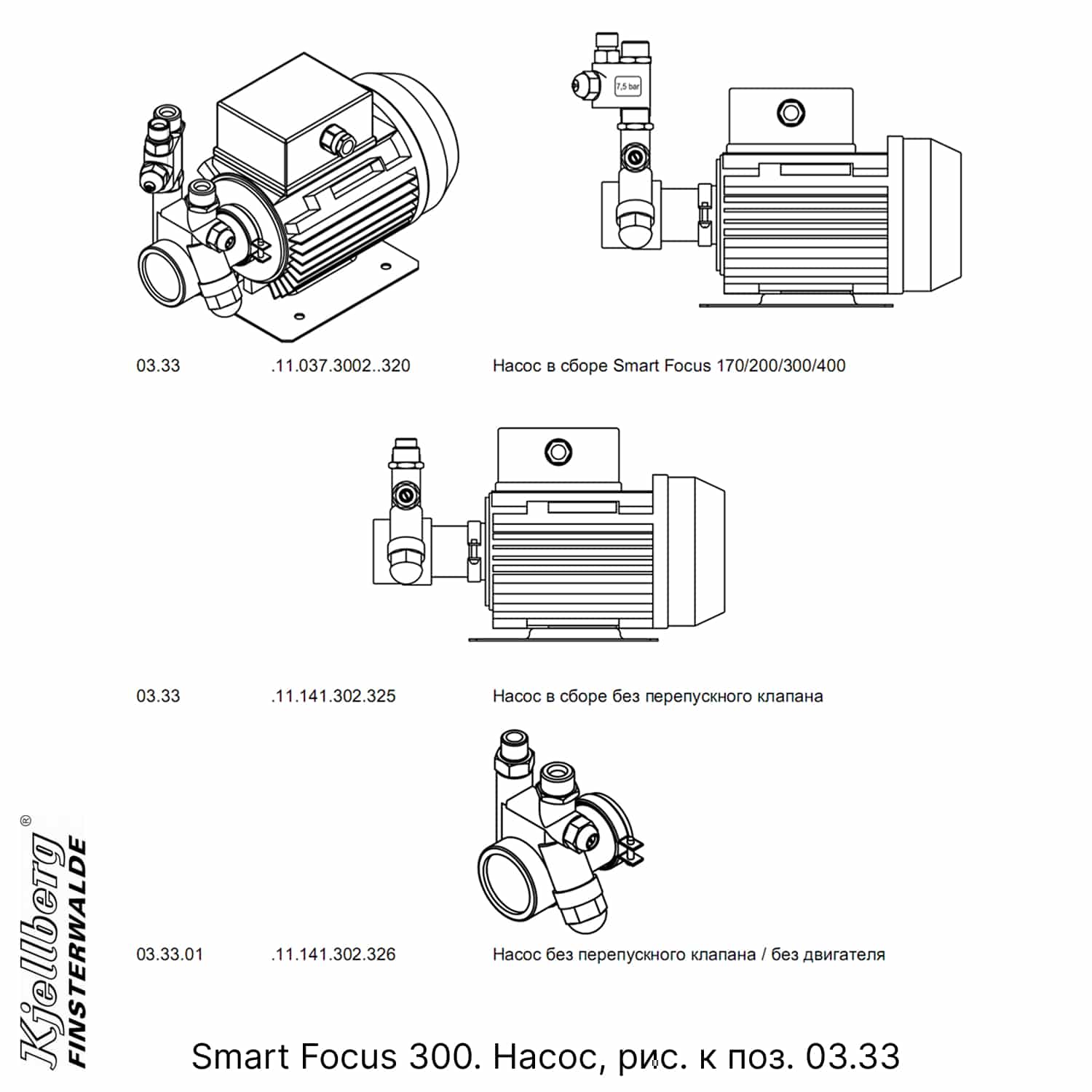

03.33	.11.037.3002..320	Насос в сборе Smart Focus 170/200/300/400
03.33	.11.141.302.325	Насос в сборе без перепускного клапана	M6
03.33.01	.11.141.302.326	Насос без перепускного клапана / без двигателя

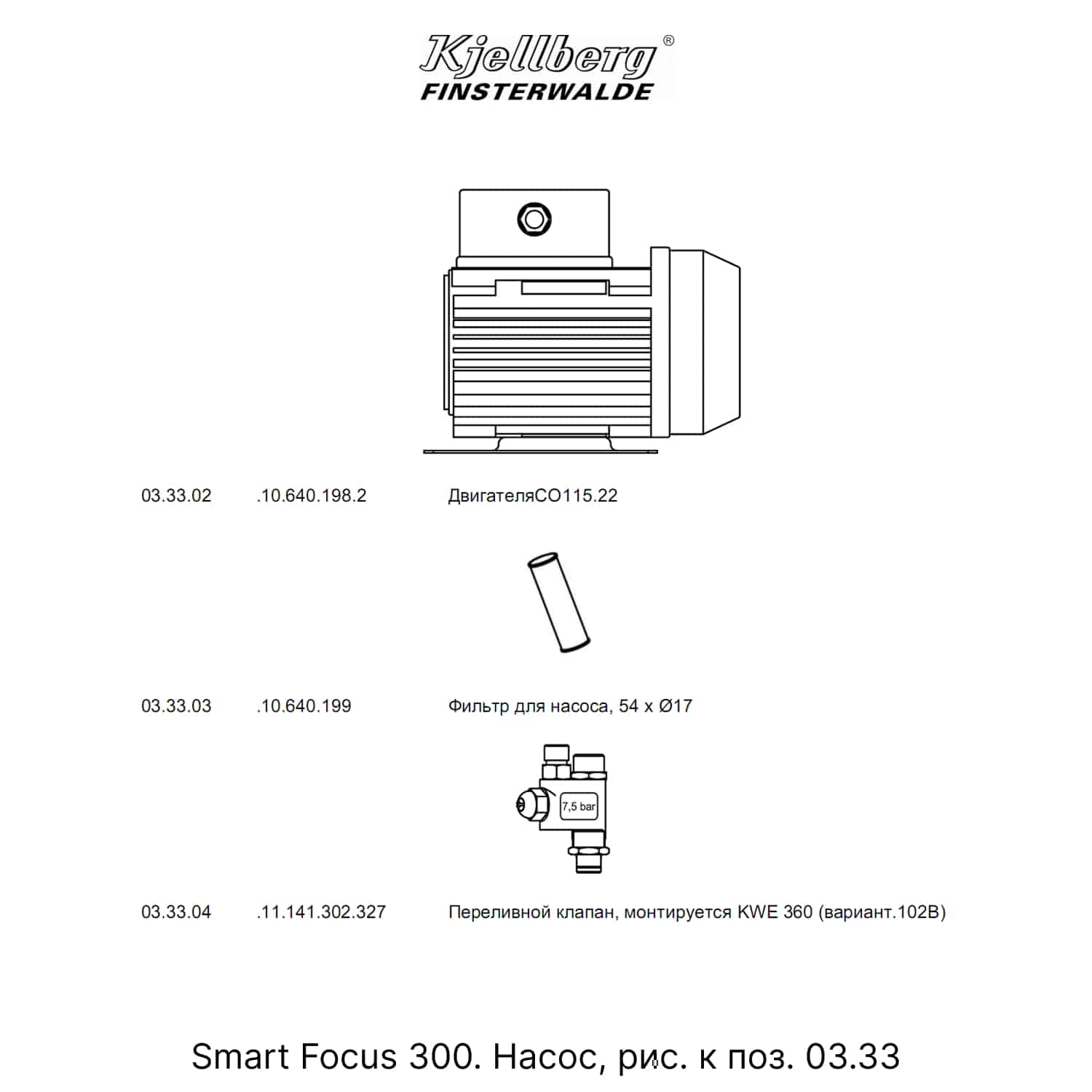

03.33.02	.10.640.198.2	ДвигателяСО115.22
03.33.03	.10.640.199	Фильтр для насоса, 54 x Ø17
03.33.04	.11.141.302.327	Переливной клапан, монтируется KWE 360 (вариант.102B)
03.34	.10.102.475	GL B6 380-30 FS с интерг. защ. покрыт.	G3
03.36	.10.615.610	Заливной патрубок, литой под давлением, черный
03.37	.10.615.612	Резьбовая крышка для заливного патрубка, желтая
03.38	.11.037.3002..355	Бачок для охладителя, смонтированный SF	Бак
03.39	.16.004.600	Перекидной поплавковый переключатель 200 В пост .т., 0,5 А	S9
03.40	.12.240.100	Датчик расхода 3,5 л для SF	S5
03.41	.10.129.109	Фиксированный резистор 100 Ом 200 Вт 29×300	R4
03.42	671.100.026	Конденсатор 470 мкФ, 400 В, М12 20%	C5
03.43	.11.037.3002..315	индикатор уровня Smart Focus
03.44	.11.037.3002..345	Картриджный фильтр для серии SF, монтируется
03.44	.10.639.585.1	Вставка фильтра

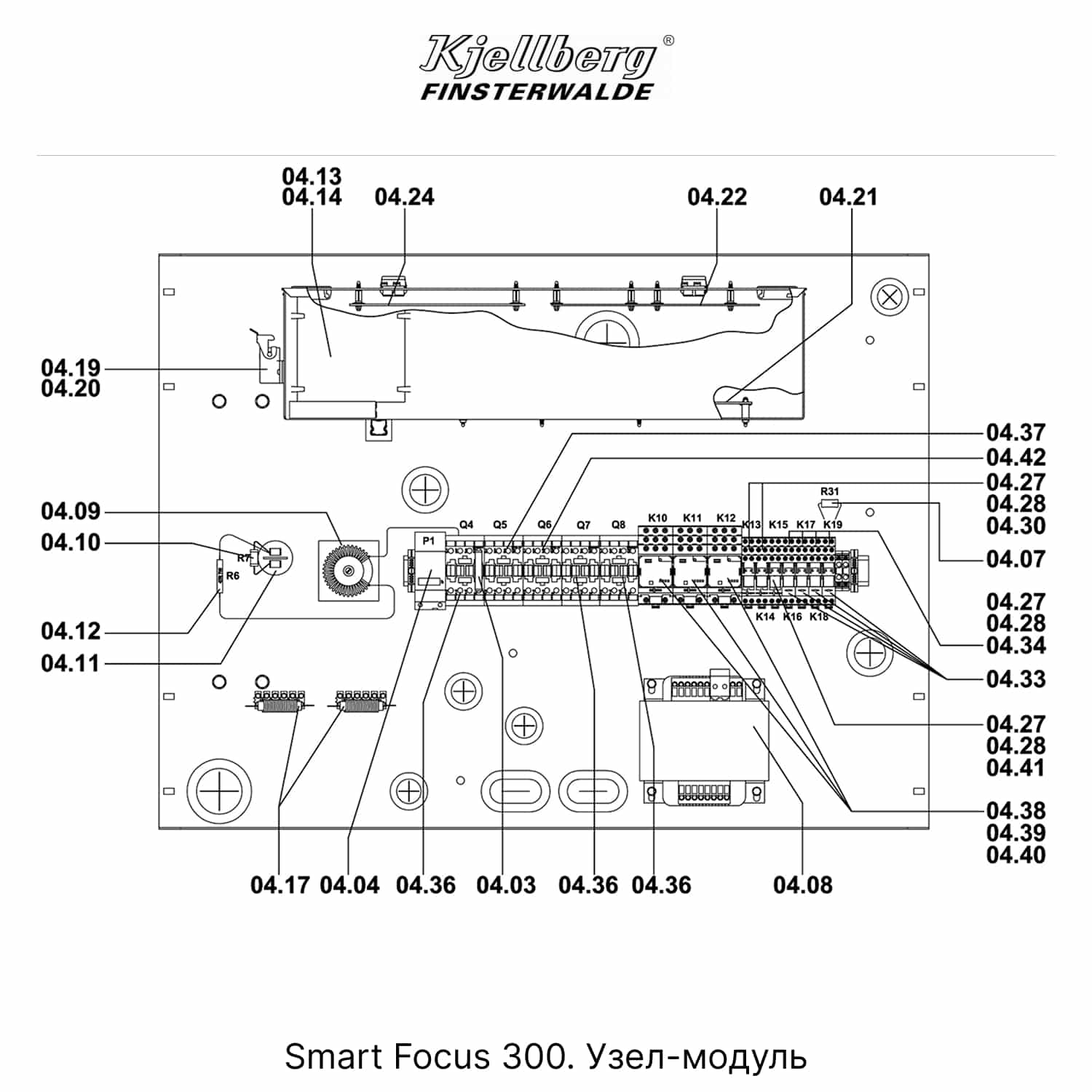

04.00	.16.500.371	Блок управления
04.03	.10.161.703	Вспомогательный контакт G481 02 для типа CF/BF	(Q4)
04.04	.10.101.603	Счетчик наработки 24 В пер. т., 50/60 Гц	P1
04.07	.101.10.081	Резистор метал. 2К0 0,6 Вт, 1% ТК 50	R31
04.08	.10.190.127	Разделительный трансформатор 200В/ 230В/ 400В – 24В…	T1
04.09	.10.190.029	Помехоподавляющий дроссель 20 А, 100 мГн	L3
04.10	.101.20.031	Резистор с оксид. 100К, 4,00 Вт, 5% ТК 200	R7
04.11	671.100.025	Конденсатор 25 мкФ 400 В М8	C4
04.12	.101.30.056	Резистор, керам. 47R, 7,00 Вт, 5% ТК 200	R6
04.13	.10.535.603	Осевой вентилятор 119 х 119 х 25, 230 В пер. т., тип 9956	M4
04.14	.10.140.724	Фильтрующий слой 125 х 125 х 8 мм F100S	(M4)
04.17	.11.037.3002.470	Реле тока SF 300	K2,K3
04.19	.10.164.170	Гнездовая вставка 3-контактная + заземл., резьбовое соединение	X103
04.20	.10.164.200.1	Нижняя часть корпуса из ПВХ	(X103)
04.21	.12.LP077788	Печ. плата 077788А тиристорное управл. SF 300 400 В	A6
04.22	.12.LP066486	Печ. плата 066486А MR-ABLST SF smd c электронн. элем.	A1
04.24	.12.LP066686	Печ. плата 066686С Адаптация (SF)	A2
04.27	.10.110.529	Розетка реле 95.05	(K13-19)
04.28	.10.110.528	Хомут 095.01 Variclip	(K13-19)
04.30	.10.110.480	Реле 24 В пер. т. кат. 2 переключающих контакта 8 А, 250 ВА	K13,K14
04.33	.10.110.530	Гасящий диод 6-220 В пост. т. 99.02	(K16-19)
04.34	.10.110.461	Реле 24 В пост. т. кат. 2 перекл. конт., 8 А, 250 В пер. т.	K16-19
04.36	.10.161.722.25	Пневматический контактор BF25 01 A024 50/60 Гц	Q4,Q7,Q8
04.37	.10.161.719.24	Пневматический контактор BF18 10 A024 50/60 Гц	Q5
04.38	.10.110.526	Розетка 92.03 для реле типа 62.32/33	(K10-12)
04.39	.10.110.527	Хомут 092.71 для реле	(K10-12)
04.40	.10.110.533	Реле 62.33, 24 В пер. т., 16 А, 3-замыкающий контакт	K10-12
04.41	.10.110.493	Реле 24 В пер. т. кат. 1 переключающий контакт 16 А 250 ВА	K15
04.42	.10.161.715.24	Пневматический контактор BF09 10 24 В 50/60 Гц	Q6

10.00	.16.500.561	Специальные параметры напряжения — другие запасные детали
20.00	.11.037.3010	Smart Focus 300 415 В/50 Гц	T2
23.03	.11.036.1110.100	Трансформатор FF800 415 В	T1
24.08	.10.190.128	Разделительный трансформатор 400В/420В/440В/480В/500В-24В..
30.00	.11.037.3011	Smart Focus 300 380 В/60 Гц
33.03	.11.036.1111100	Трансформатор FineFocus 800 380 В/60 Гц	T2
34.21	.12.LP077788.60HZ	Печ. плата 077788A тиристорное управл. SF300 400 В 60 Гц	A6
40.00	.11.037.3009	Smart Focus 300 480 В/60 Гц
43.03	.11.034.409.100	Трансформатор HiFocus 360i 480 В/60 Гц	T2
43.27	.10.133.362	Ph MKP 525 B 12,5 кВА 50 Гц C EW	C2 / C3
44.08	.10.190.128	Разделительный трансформатор 400В/420В/440В/480В/500В-24В..	T1
44.21	.12.LP077788.60HZ	Печ. плата 077788A тиристорное управл. SF300 400 В 60 Гц	A6
50.00	.11.037.3008	Smart Focus 300 440 В/60 Гц
53.03	.11.034.408.100	Трансформатор HiFocus 360i 440 В/60 Гц	T2
53.27	.10.133.362	Ph MKP 525 B 12,5 кВА 50 Гц C EW	C2 / C3
54.08	.10.190.128	Разделительный трансформатор 400В/420В/440В/480В/500В-24В..	T1
54.21	.12.LP077788.60HZ	Печ. плата 077788A тиристорное управл. SF300 400 В 60 Гц	A6
60.00	.11.037.3007	Smart Focus 300 380В/50Гц
