Описание

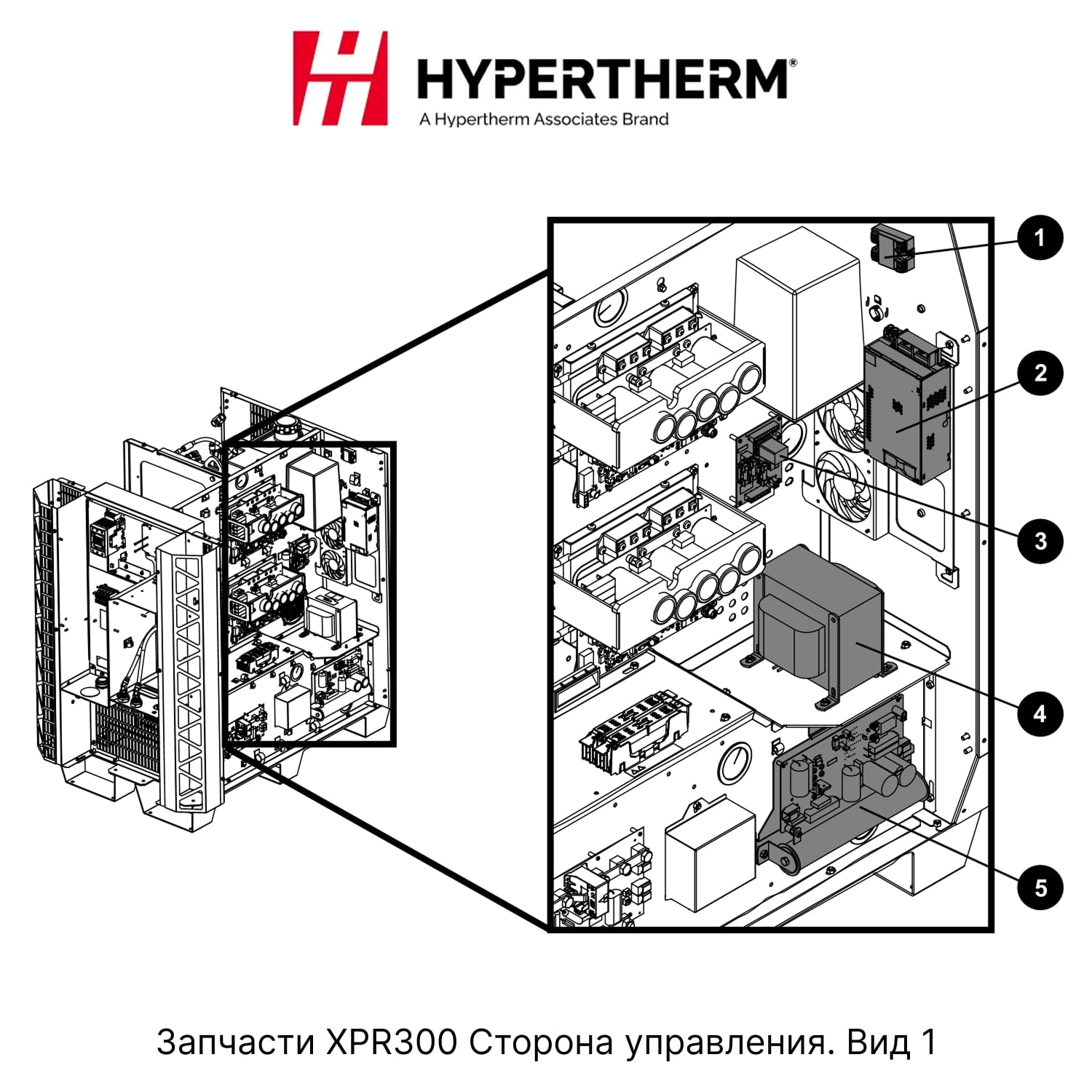

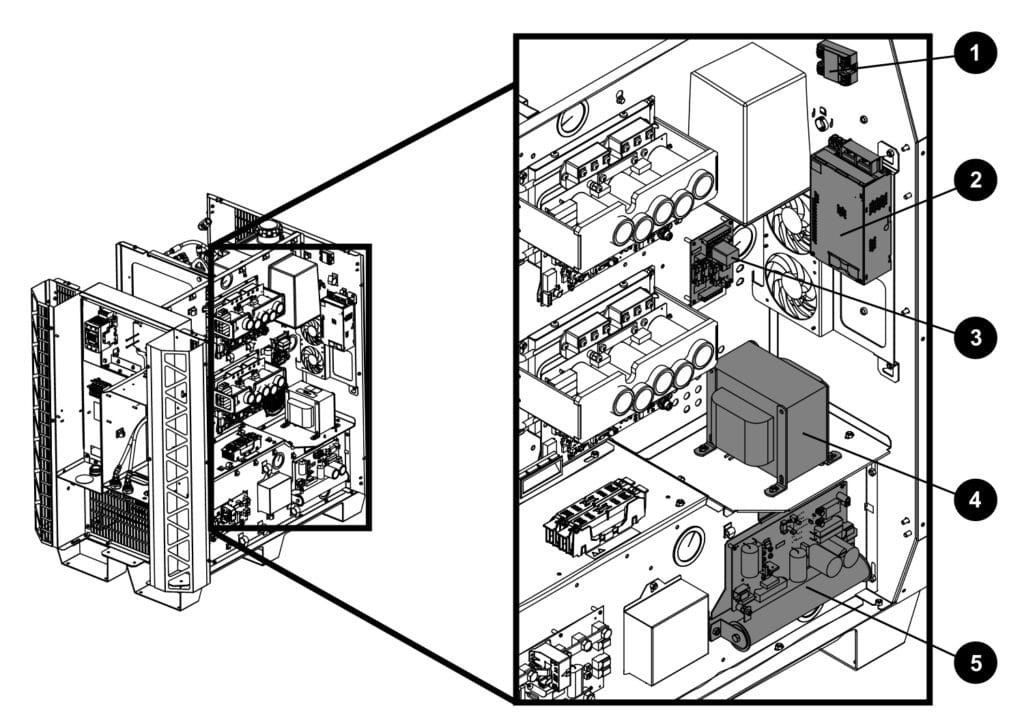

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | ||
| 1 | 003266 | Твердотельное реле | — | 1 |
| 2 | 229671 | Источник питания: 88 В пер.т. – 264 В пер.т. в 48 В пост.т., 600 Вт | PS2 | 1 |
| 3 | 428893 | Печатная плата распределения питания | PCB7 | 1 |
| 10084820 | Предохранитель: 15 A, 250 В пер. т., с задержкой (на PCB7) | F1,F2 | 2 | |
| Предохранитель: 10 A, 250 В пер. т., с задержкой (на PCB7) | F3 | |||
| 4 | Комплект управляющего трансформатора, 3 кВА | |||
| 229809 | 200 V, 50 Hz – 60 Hz | T1 | 1 | |
| 229810 | 208 V, 60 Hz, 3 kVA | |||
| 229811 | 220 V, 50 Hz – 60 Hz | |||
| 229812 | 240 V, 60 Hz | |||
| 229813 | 380 V, 50 Hz | |||
| 229814 | 400 V, 50 Hz | |||
| 229815 | 415 V, 50 Hz | |||
| 229816 | 440 V, 50 Hz – 60 Hz | |||
| 229794 | 480 V, 60 Hz | |||
| 229817 | 600 V, 60 Hz | |||
| 5 | 229678 | Схема запуска в сборке | PCB4 | 1 |

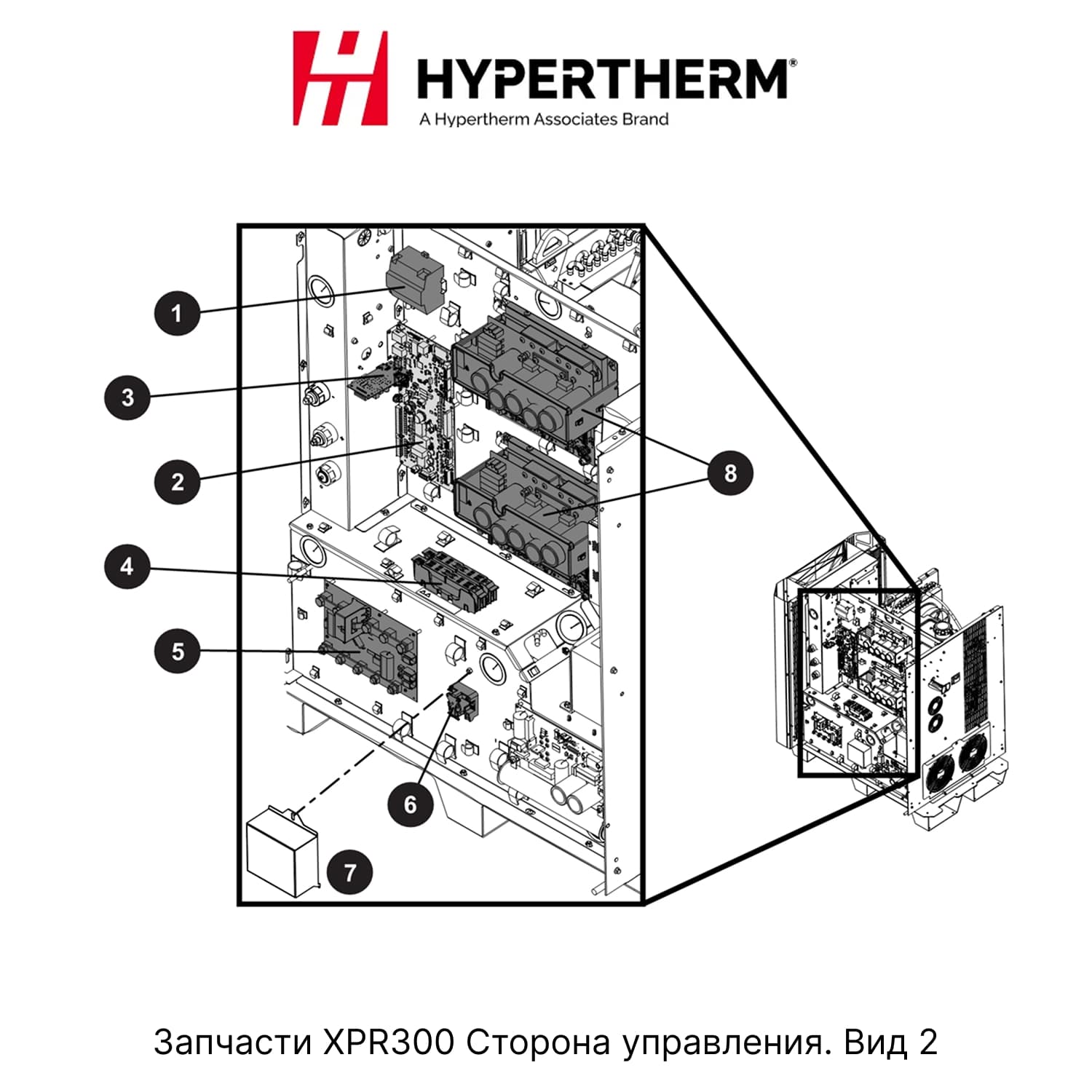

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | |
| 1 | 229640 | Источник питания: 88 В пер.т. – 264 В пер.т. в 24 В пост.т. | PS1 |
| 2 | 10084334 | Комплект: XPR главная плата управления PCB в сборе и беспроводная метка | PCB1 |
| 10088158 | Комплект: Беспроводной модуль (Wi-Fi) для главной платы управления PCB и беспроводной метки (не показано) | U83 | |
| 3 | 141597 | Расширительная плата PCB источника тока плазмы | PCB9 |
| 4 | 208394 | Держатель предохранителя: 2-полюсный, 30 А, 600 В | – |
| 208395 | Предохранитель: 8 А, 600 В, класс R (используется в 380 В, 400 В, 415 В, 440 В, 480 В, 600 В) | F1, F2 | |
| 208397 | Предохранитель: 15 А, 600 В, класс R (используется в 200 В, 208 В, 220 В, 240 В) | ||
| 5 | 10081573 | Печатная плата ввода-вывода | PCB5 |
| 6 | 003277 | Реле дежурной дуги: 24 В пост.т., катушка, контакты 60 А 28 В пост.т. | CR1 |
| 7 | 101316 | Крышка реле дежурной дуги | – |
| 8 | 10085251 | Узел инвертора | Инвертор 1, Инвертор 2 |
| 528134 | Жгут проводов для XPR300: • Первичный жгут проводов в источнике тока плазменной системы • Жгут проводов к источнику питания 48 В в источнике тока плазмы при наличии твердотельного реле • Жгут проводов к источнику питания 48 В в источнике тока плазмы при отсутствии твердотельного реле | – | |
| 10081204 | Жгут проводов для платы PCB распределения питания вентиляторов | ||
| 223399 | Кабель CAN 0,5 м Расположен между платой управления PCB и инвертором | ||
| 223400 | CAN-кабель 1 м (3,3 фута) (не показан) Расположен между платой управления и прерывателем 1. | – |
