Описание
Мы знаем особенности эксплуатации оборудования, учитываем интенсивность и условия работы. Поэтому предоставляем заказчику выбор не только среди оригинальных компонентов, но и проверенных аналогов от европейских производителей с гарантией совместимости.
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | КОД |

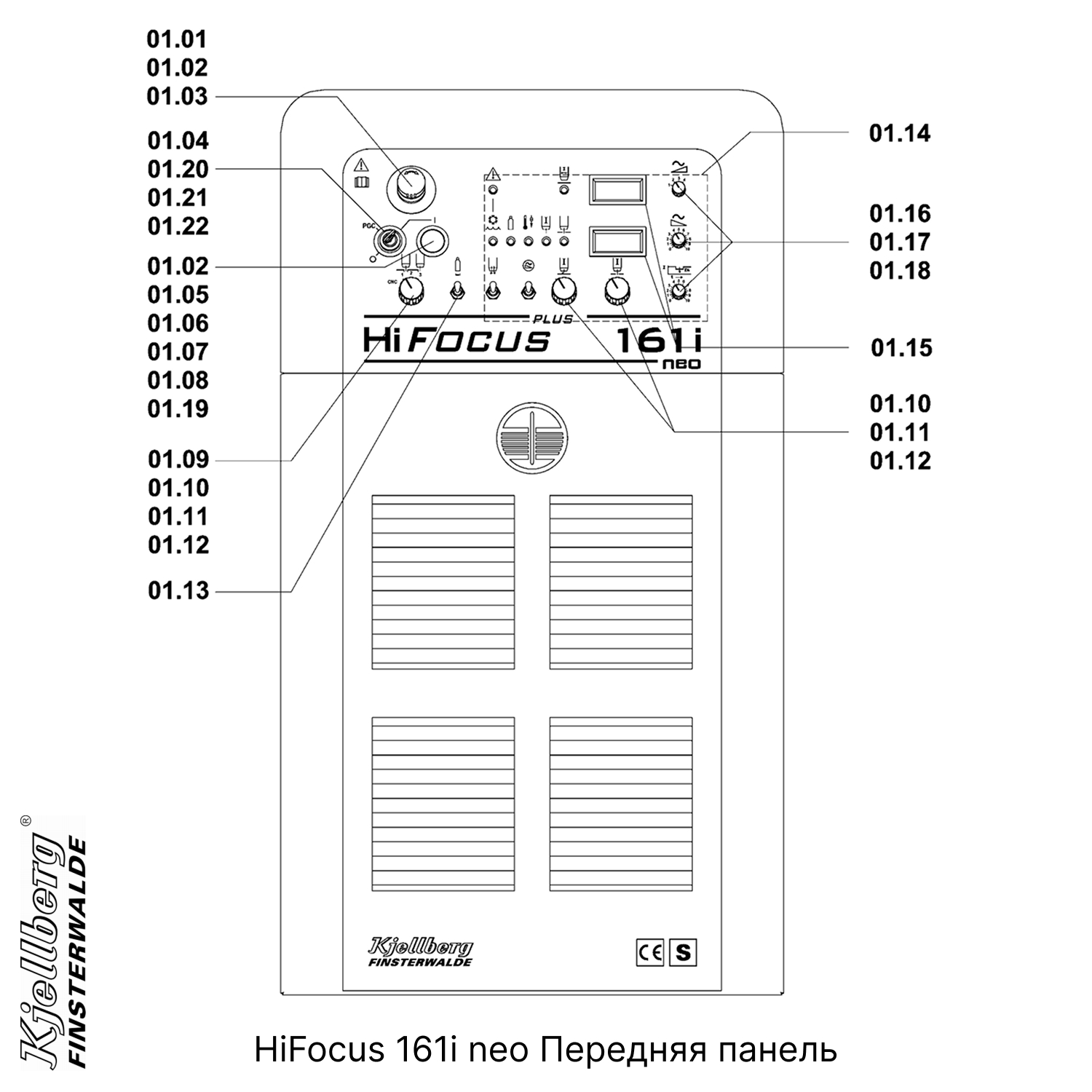

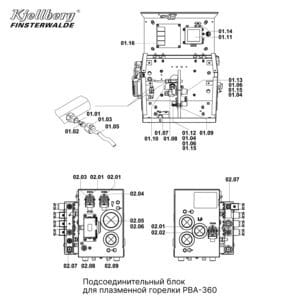

| 01.00 | .16.500.368 | Передняя панель | |
| 01.01 | .10.110.316 | Кнопка аварийного останова без промежуточного кольца | S3 |
| 01.02 | .10.108.409 | Упорная часть DMR | (S2,S3) |
| 01.03 | .10.108.412 | Контактный датчик, размыкающий контакт DTO | (S3) |
| 01.04 | .10.110.318 | Замок-выключатель | S1 |
| 01.05 | .10.110.317 | Кнопка | S2 |
| 01.06 | .10.108.411 | Контактный датчик, замыкающий контакт DTI | (S2) |
| 01.07 | .10.108.413 | Патрон для лампы DL BA9S 250 В/2 Вт | H1 |
| 01.08 | .10.110.311 | Светодиод сверхъяркий зеленый 24 В пер./пост. т. | H1 |
| 01.09 | .12.LP066520 | Печатная плата 066520A переключателя технологий 360i с электронн. элем. | S5 |
| 01.10 | .10.187.202 | Поворотная ручка 28 мм, черная, со штрихом | (S5) |
| 01.11 | .10.187.203 | Крышка 28 мм черная, со штрихом | (S5) |
| 01.12 | .10.187.204 | Кольцо со стрелкой 28 мм, черное | (S5) |
| 01.13 | .10.148.270 | Тумблер E-E 2-пол., толстый рычажок Плоский разъем | (S7) |
| 01.14 | .12.LP066565 | Печатная плата 066565A передней панели установки 161i с электронн. элем. | A3 |
| 01.15 | .10.105.671 | Рама для ЖК-дисплея 64,3 x 34,1 | (A3) |
| 01.16 | .10.187.205 | ПОВОРОТНАЯ РУЧКА 15 мм ЧЕРНАЯ СО ШТРИХОМ | (A3) |
| 01.17 | .10.187.206 | Крышка плоская 15 мм, черная, со штрихом | (A3) |
| 01.18 | .10.187.207 | Кольцо со стрелкой 15 мм, черное | (A3) |
| 01.19 | .10.110.319 | Колпачок кнопки, зеленый | (H1) |
| 01.20 | .10.108.418 | Упорная часть MHR_3 | (S1) |
| 01.21 | .10.108.419 | Контактный датчик, замыкающий контакт MTI | (S1) |
| 01.22 | .10.108.421 | Контактный датчик, замыкающий контакт MTIV | (S1) |

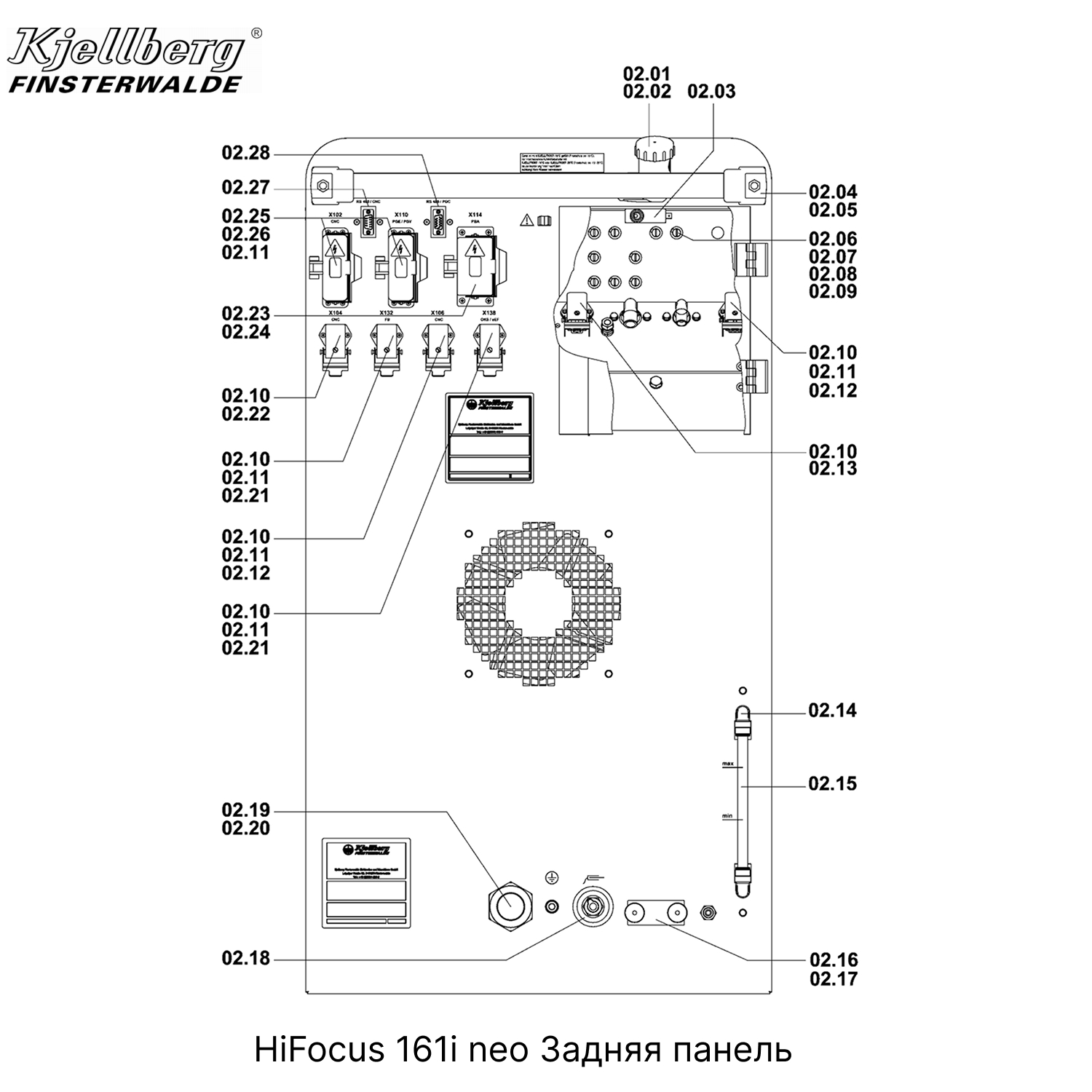

| 02.00 | .16.500.369 | Задняя стенка | |
| 02.01 | .10.615.612 | Резьбовая крышка для заливного патрубка, желтая | |
| 02.02 | .10.615.610 | Заливной патрубок, литой под давлением, черный | |
| 02.03 | .10.109.518 | Микровыключатель KS A4 F | |
| 02.04 | .10.504.563 | Рукоятка, полиамидная, черная | |
| 02.05 | .11.034.902.755 | Рукоятка 490 мм, 161i | |
| 02.06 | .10.189.300 | Держатель предохранителя (стеклянного) 500 В, 6,3х32 мм | |
| 02.07 | .10.189.302 | Колпачок для предохранителя (стеклянного) 6,3х32 мм | |
| 02.08 | .10.189.309 | Вставка предохранителя (стеклянного) Т6,3А, 6,3х32 мм, 440 В | |
| 02.09 | .10.189.305 | Вставка предохранителя (стеклянного) Т 2А, 6,3х32 мм, 440 В | |
| 02.10 | .10.164.200 | Нижняя часть корпуса из металла | |
| 02.11 | .10.164.201 | Гнездо с обжимными контактами 0,5-1,5 кв. мм, штампованное | |
| 02.12 | .10.164.174 | Гнездовая вставка 7-полюсная | |
| 02.13 | .10.164.170 | Гнездовая вставка 3-пол. + PE | |
| 02.14 | .10.502.848 | PNEUCLIP угловой штуцер поворотный G3/8″»A12 | |
| 02.15 | .11.032.702.313 | Акриловая трубка 12х8х198 мм | |
| 02.16 | .10.580.139 | Хомут Sp 542 PP | |
| 02.17 | .10.274.024 | Рифленая гайка M6 DIN 466 оцинк. | |
| 02.18 | .023.763.000 | DIX TBE 35-70 (встраиваемое гнездо) | |
| 02.19 | .10.603.006 | Резьбовое соединение для кабеля М40х1,5 22-32 мм, размер под ключ | |
| 02.20 | .10.603.015 | Гайка М40х1,5 полиамидная черная | |
| 02.21 | .10.164.197 | Гнездовая вставка, 8-полюсная | |
| 02.22 | .10.164.065 | Гнездовая вставка 4-полюсная + PE | |
| 02.23 | .10.164.179 | Нижняя часть корпуса откр. с защитной крышкой | |
| 02.24 | .10.164.176 | Гнездовая вставка 10-полюсная, резьбовое соединение | |
| 02.25 | .10.164.113 | Нижняя часть корпуса, 25-пол.+ защитная крышка | |
| 02.26 | .10.164.110 | Гнездовая вставка 25-полюсная, обжимное соединение | |
| 02.27 | .10.164.701 | Штекер 9-пол. SUB-D/вставка/припаиваемый | |
| 02.28 | .10.164.702 | Разъем SUB-D 9-пол./вставка/припаиваемый |

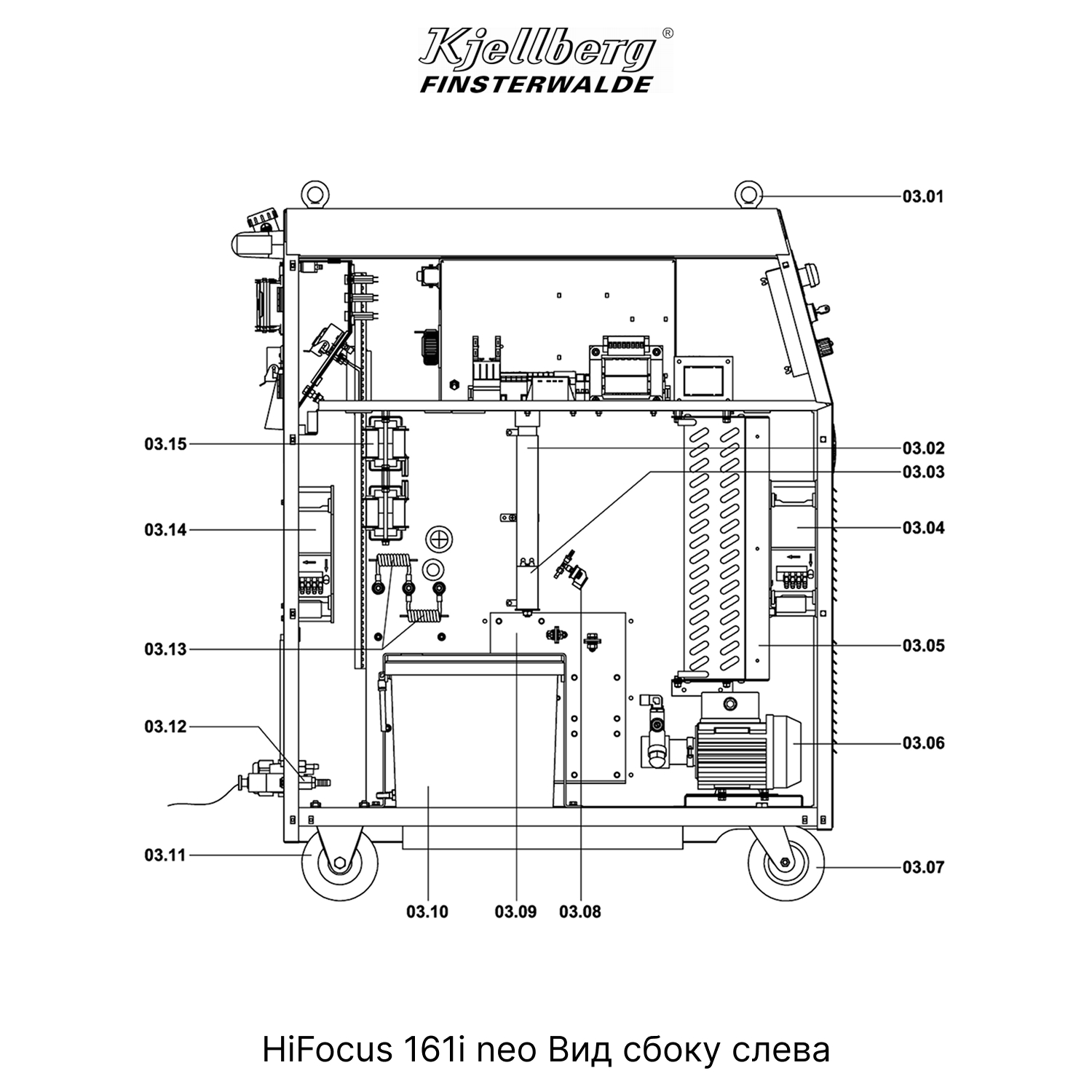

| 03.00 | .16.500.505 | Вид сбоку, слева | |
| 03.01 | .10.269.566 | Рым-болт С15Е М10 DIN 580/582 оцинк. | |
| 03.02 | .10.129.107 | Постоянный резистор12 Ом 5А 400 Вт 29Х300 | R1 |
| 03.02 | .10.129.104 | Постоянный резистор 6 Ом 5А 400 Вт 29х300 | R2 |
| 03.03 | 671.100.012 | Конденсатор 12 мкФ 400/450 В М8 | C4 |
| 03.04 | .10.535.611 | Вентилятор W2E200-HK38-01,Dm200, 230 В/50-60 Гц | M3 |
| 03.05 | .10.615.051 | Теплообменник 230х340х100 | M2 |
| 03.06 | .11.034.902.320 | Насос, в сборе | L4 |
| 03.07 | .10.502.279 | Направляющий ролик с отверстием под болт LER-VE 125R | |
| 03.08 | .12.57690 | Реле расхода 3,5l | S10 |
| 03.09 | .11.034.902.450 | Дроссельная группа | L4 |
| 03.10 | .11.033.702.310 | Водяной резервуар в сборе | K1, K7 |
| 03.11 | .10.502.326 | Опорный ролик B-V 125 R | M1 |
| 03.12 | .11.032.702.370 | Сливной кран | L2.1, L2.2 |
| 03.13 | .11.034.902.410 | Реле тока | Q1 |
| 03.14 | .10.535.611 | Вентилятор W2E200-HK38-01,Dm200, 230 В/50-60 Гц | M3 |
| 03.15 | .11.033.902.450 | ВЧ дроссель 80А | L2.1, L2.2 |

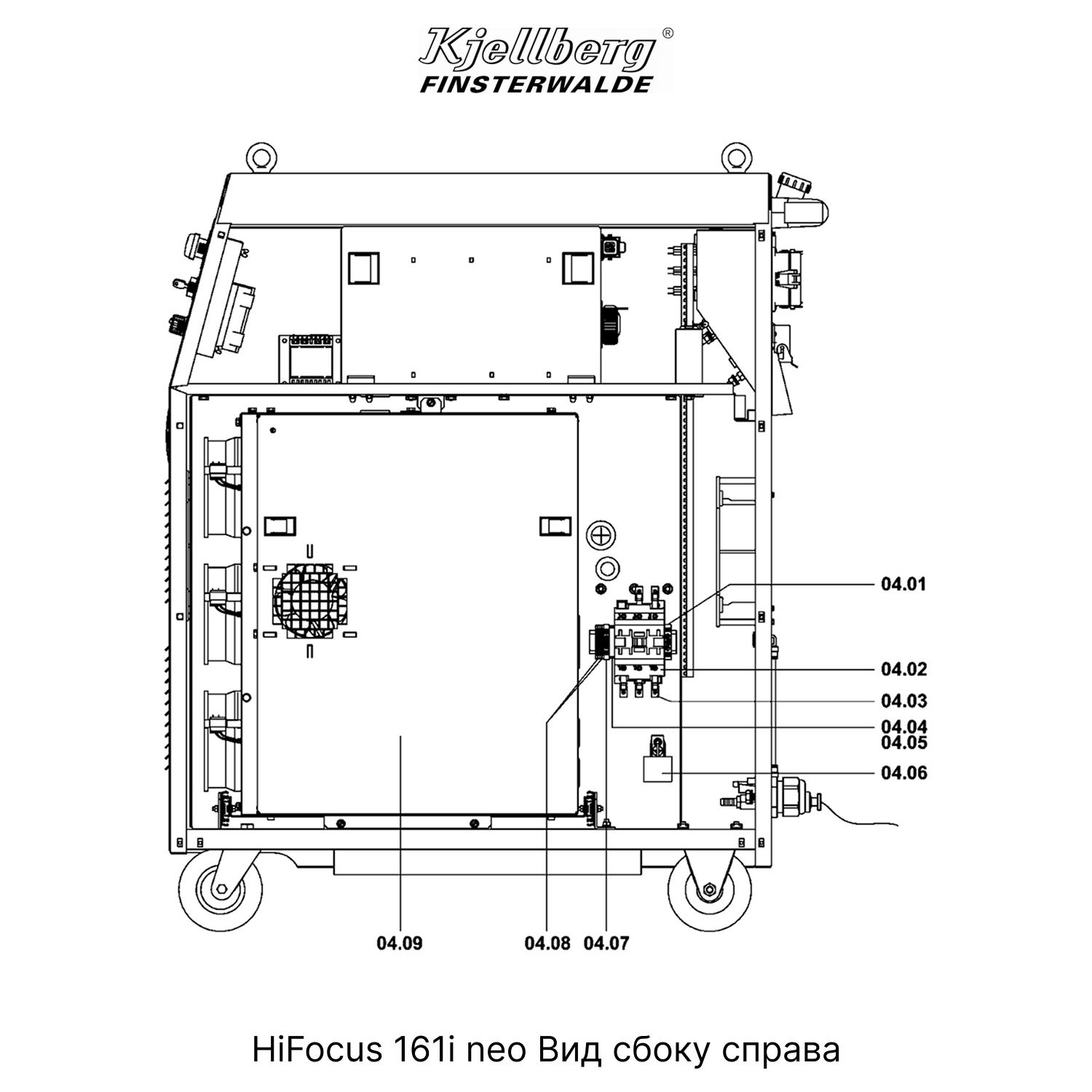

| 04.00 | .16.500.504 | Вид сбоку, справа | |
| 04.01 | .10.164.194 | Клемма защ. провода 16 кв. мм 9700 А | |
| 04.02 | .10.161.725.230 | Пневматический контактор BF50 00 220-230 В 50/60 Гц | Q1 |
| 04.03 | .10.161.725.002 | Дополнительный блок клемм для BF50-BF95 | (Q1) |
| 04.04 | .10.161.702 | Вспомогательный контакт G481 11 для типа CF/BF | (Q1) |
| 04.05 | .10.161.706 | Опора G 483 | (Q1) |
| 04.06 | .10.190.031 | Фильтр 3x470n(275V)+10n(250V) | C3 |
| 04.07 | .10.164.190 | Клемма защитного провода 10 кв. мм 9700 А | |
| 04.08 | .10.164.138 | Клемма защитного провода WK4 SL/U | |
| 04.09 | .11.412.202 | Модуль инвертора 4, плазма 160 А (универсальный) | A5 |

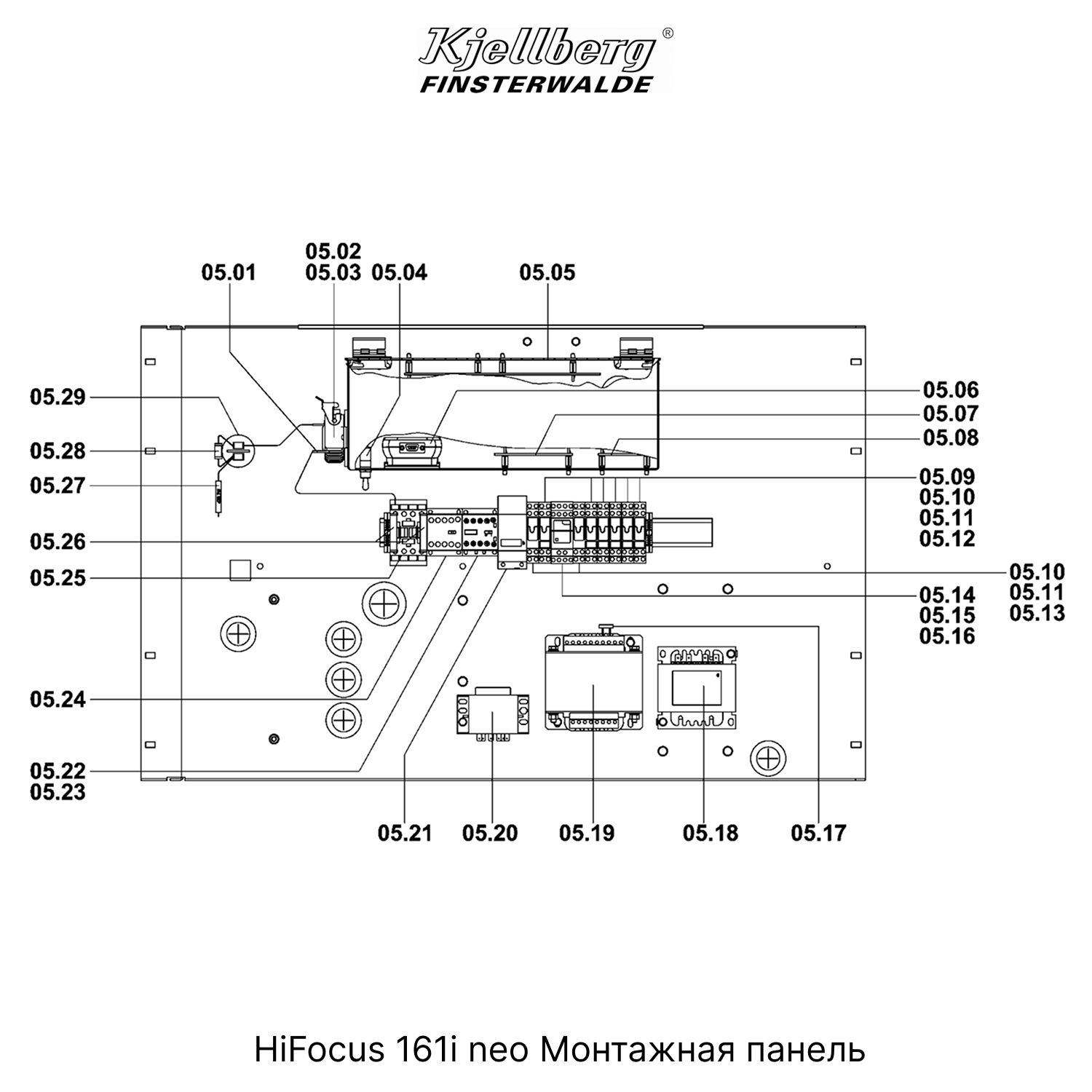

| 05.00 | .16.500.371 | Блок управления | |
| 05.01 | .10.190.029 | Помехоподавляющий дроссель 20 А, 100 мГн | L3 |
| 05.02 | .10.164.170 | Гнездовая вставка 3-пол. + PE | X103 |
| 05.03 | .10.164.200.1 | Нижняя часть корпуса, исполнение из ПВХ | (X103) |
| 05.04 | .10.148.283 | Тумблер E-E 1-пол., толстый рычажок ПЛОСКИЙ РАЗЪЕМ | S6 |
| 05.05 | .12.LP066476 | Печатная плата 066476B СИСТ. УПР. MR HIFO 80.161i smd с электрон. элем. | A1 |
| 05.06 | .16.003.945 | Конвертер RS-232 на RS-485 с гальв. развяз. | A8 |
| 05.07 | .12.LP066612 | Печатная плата 066612A адаптер (HiFocus 161i) | A2 |
| 05.08 | .12.LP070320 | Печатная_плата_070320_a блок_питания4 (280/360i) | A6 |
| 05.09 | .10.110.461 | Реле 24 В пост. т. кат. 2 перекл. конт., 5 А, 250 В пер. т | K8,12,13,15-17 |
| 05.10 | .10.110.467 | Патрон 95853 для реле, винтовое соединение | (K3,K8,K11-K13) |
| 05.10 | .10.110.467 | Патрон 95853 для реле, винтовое соединение | (K15-K17) |
| 05.11 | .10.110.469 | Хомут 095.71 для реле | (K3,K8,K11-K13) |
| 05.11 | .10.110.469 | Хомут 095.71 для реле | (K15-K17) |
| 05.12 | .10.110.500 | Шунтирующий диод, релейный цоколь 6-220 В пост. т. | V1-V6 |
| 05.13 | .10.110.480 | Реле 24 В пер. т. КАТ.2 переключающих контакта 5 А, 250 ВА | K3,K11 |
| 05.14 | .10.110.500 | Реле 24 В пер. тока Кат. 4 перекл. конт., 7 А, 250 В | K10 |
| 05.15 | .10.110.472 | Патрон 94.84.1 для реле, тип 55.34 | (K10) |
| 05.16 | .10.110.474 | Печатная плата 070321 электропитания 24 В пост. т. | (K10) |
| 05.17 | .12.LP070321 | Автотрансформатор 230/400 2,3 А | A7 |
| 05.18 | .10.190.230 | Разделительный трансформатор 230/400/420/440/480/500 В- | T3 |
| 05.19 | .10.190.364 | Печатная плата 070321 электропитания 24 В пост. т. | T1 |
| 05.20 | .10.190.376 | Разделительный трансформатор EI60/31 200 В/30 ВА нижний | T2 |
| 05.21 | .10.101.603 | Счетчик часов работы 24 В пер. т., 50/60 Гц | P1 |
| 05.22 | .10.162.742.24 | Миниконтактор 11BG09 01 D024 | K14 |
| 05.23 | .10.161.748 | Помехоподавляющее устройство, диод 11BGX78 225 | V7 |
| 05.24 | .10.161.710.24 | Пневматический контактор BG0040A024 50/60 Гц | K6 |
| 05.25 | .10.161.722.24 | Пневматический контактор BF25 10 A024 50/60 Гц | K4 |
| 05.26 | .10.161.703 | Вспомогательный контакт G481 02 для типа CF/BF | (K4) |
| 05.27 | 101.30.056 | РЕЗИСТ. КЕРАМ. 47R 7,00 Вт 5% ТК 200 | R6 |
| 05.28 | 101.20.031 | РЕЗИСТ. С ОКСИД. 100К 4,00 Вт 5% ТК 200 | R7 |
| 05.29 | 671.100.025 | Конденсатор 25 мкФ 400 В М8 | C3 |
