Описание
Мы знаем особенности эксплуатации оборудования, учитываем интенсивность и условия работы. Поэтому предоставляем заказчику выбор не только среди оригинальных компонентов, но и проверенных аналогов от европейских производителей с гарантией совместимости.

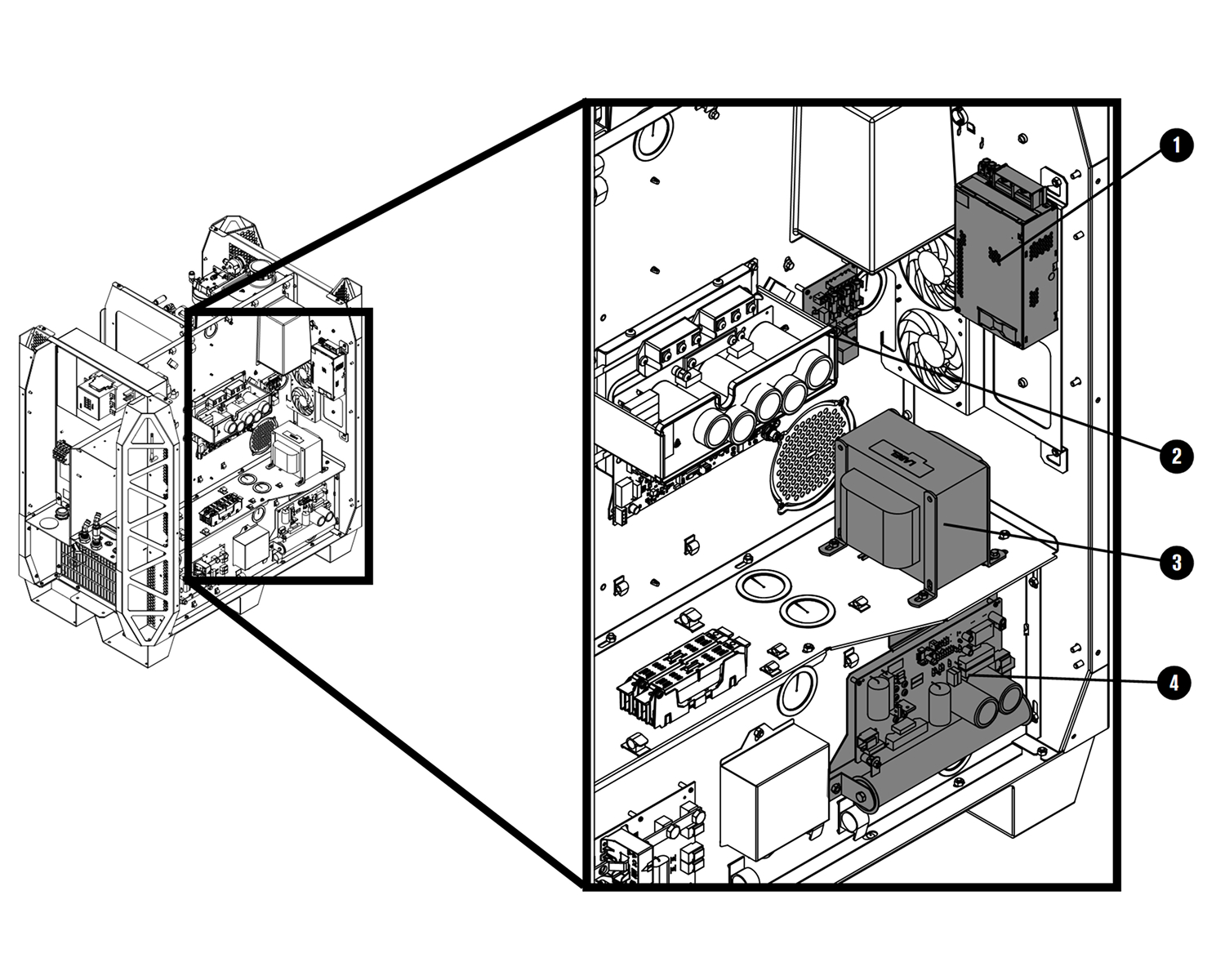

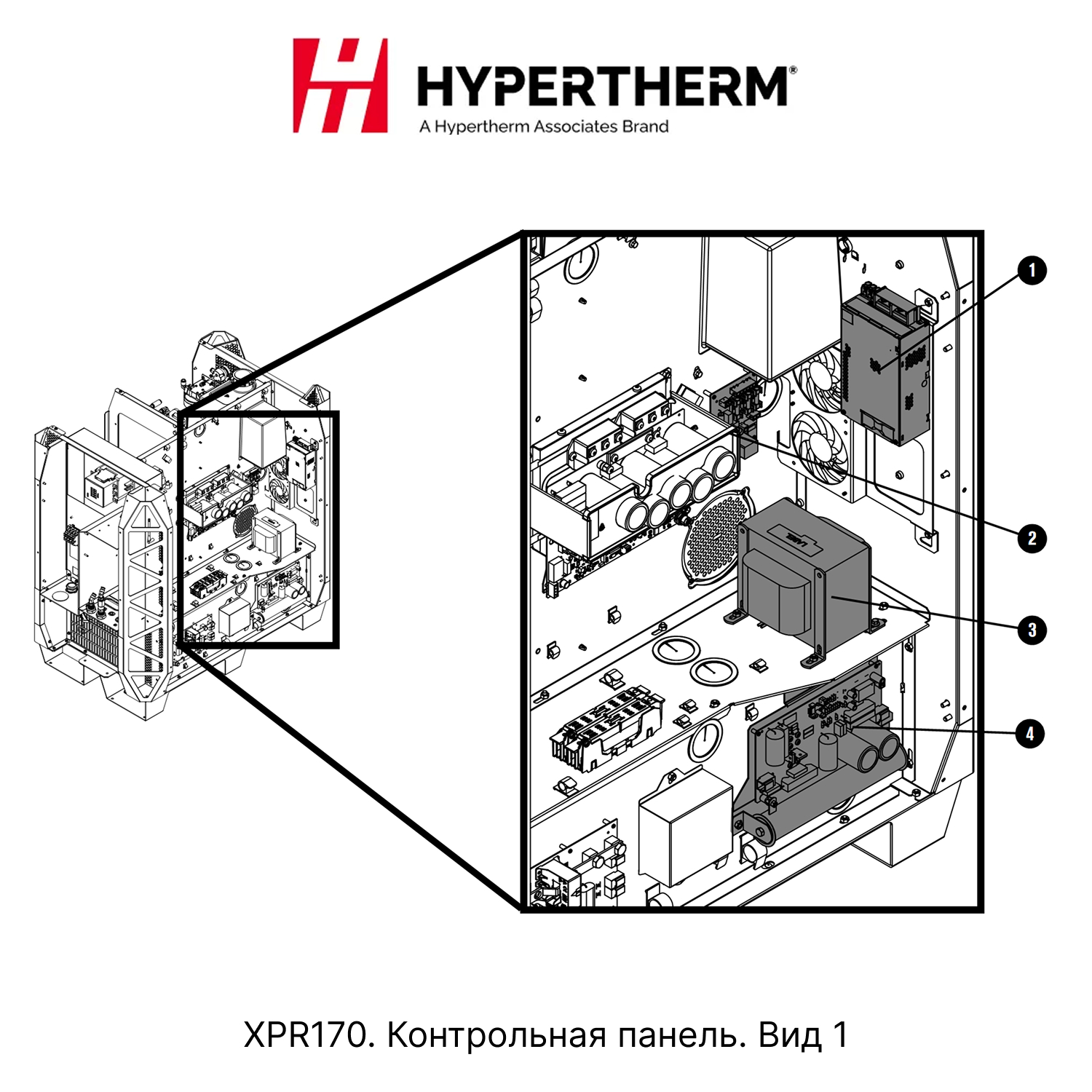

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | ||
| 1 | 229671 | Источник питания: 88 В пер.т. – 264 В пер.т. в 48 В пост.т., 600 Вт | PS2 | 1 |
| 2 | 141425 | Печатная плата распределения питания | PCB7 | 1 |
| 108709 | Предохранитель: 10 А, 250 В пер.т., с временной задержкой (на PCB7) | F3,F4, F5 | 3 | |
| 3 | Комплект управляющего трансформатора, 3 кВА | |||
| 229809 | 200 V, 50 Hz – 60 Hz | T1 | 1 | |
| 229810 | 208 V, 60 Hz, 3 kVA | |||
| 229811 | 220 V, 50 Hz – 60 Hz | |||
| 229812 | 240 V, 60 Hz | |||
| 229813 | 380 V, 50 Hz | |||
| 229814 | 400 V, 50 Hz | |||
| 229815 | 415 V, 50 Hz | |||
| 229816 | 440 V, 50 Hz – 60 Hz | |||
| 229794 | 480 V, 60 Hz | |||
| 229817 | 600 V, 60 Hz | |||
| 4 | 229678 | Схема запуска в сборке | PCB4 | 1 |

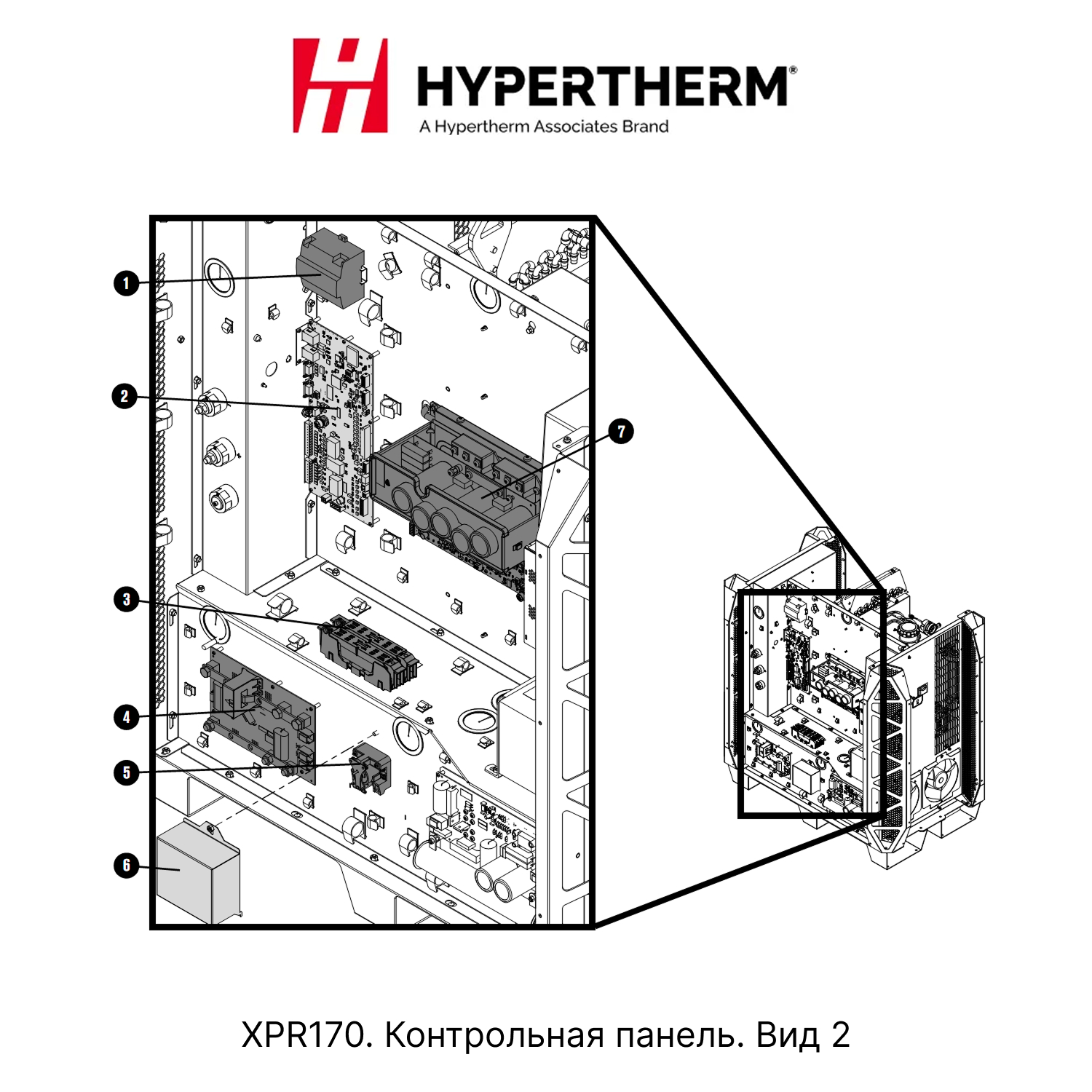

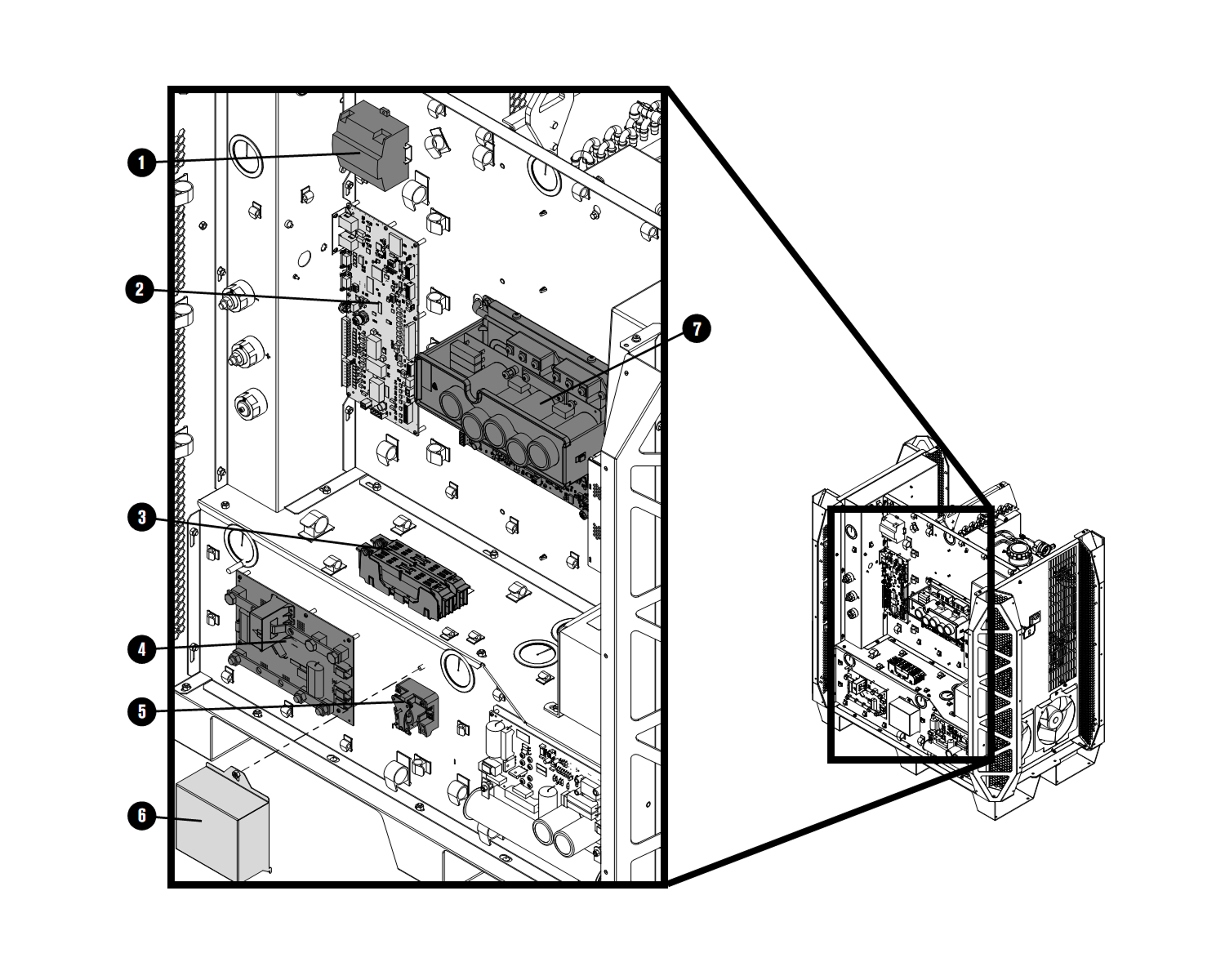

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | |
| 1 | 229640 | Источник питания: 88 В пер.т. – 264 В пер.т. в 24 В пост.т. | PS1 |
| 2 | 428750 | Печатная плата управления | PCB1 |
| 3 | 208394 | Держатель предохранителя: 2-полюсный, 30 А, 600 В | – |
| 208395 | Предохранитель: 8 А, 600 В, класс R (используется в 380 В, 400 В, 415 В, 440 В, 480 В, 600 В) | F1, F2 | |
| 208397 | Предохранитель: 15 А, 600 В, класс R (используется в 200 В, 208 В, 220 В, 240 В) | PCB5 | |
| 4 | 141371 | Печатная плата ввода-вывода | CR1 |
| 5 | 003277 | Реле дежурной дуги: 24 В пост.т., катушка, контакты 60 А 28 В пост.т. | – |
| 6 | 101316 | Крышка реле дежурной дуги | |
| 7 | 229679 | Прерыватель в сборе | Chopper1 |
| 229956 | Жгут проводов XPR170 | – | |
| 223400 | CAN-кабель 1 м (3,3 фута) (не показан) Расположен между платой управления и прерывателем 1. | – |
