Описание

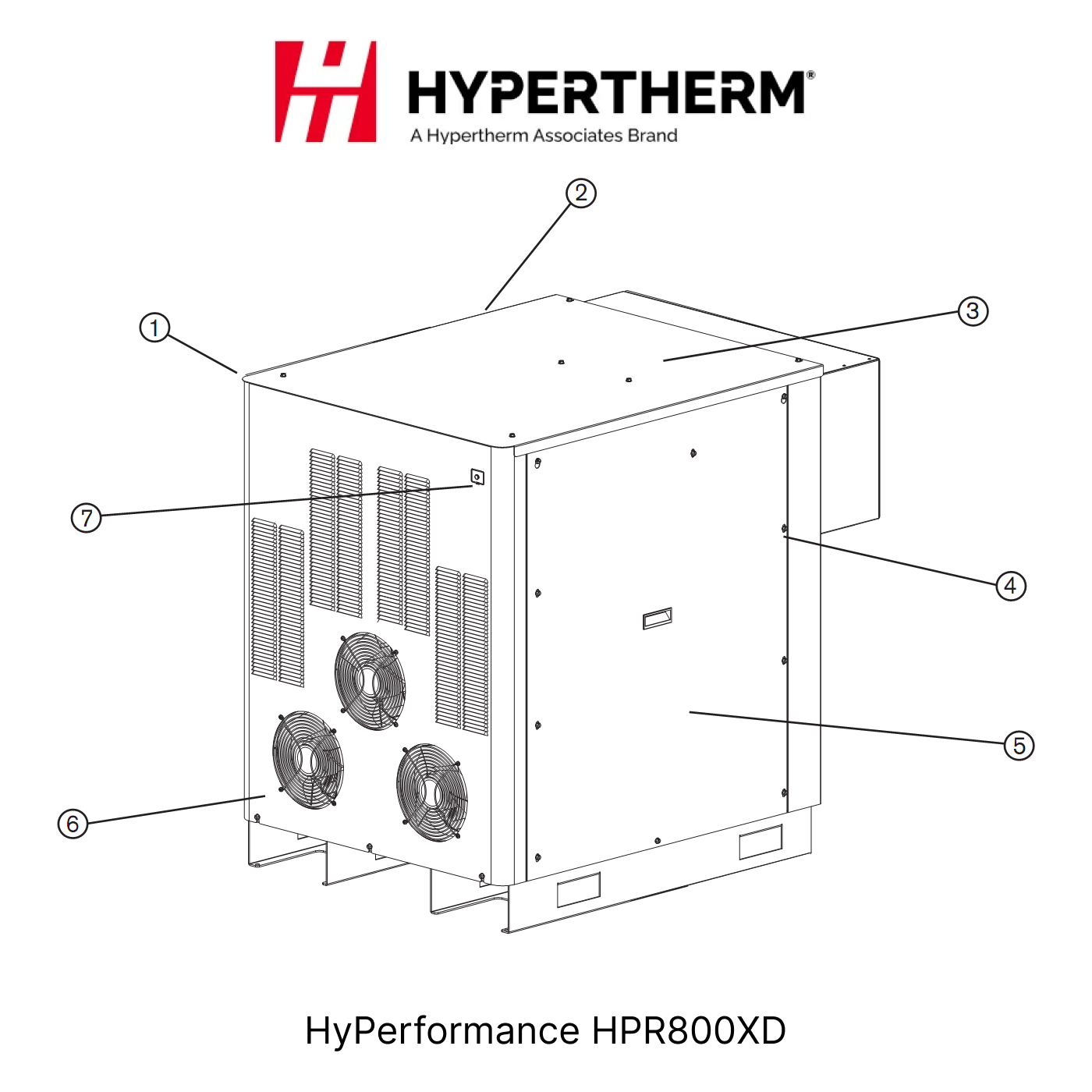

HyPerformance HPR800XD — Мощный источник плазмы на 800 А, предназначенный для высокопроизводительных задач в автоматизированных, портальных и роботизированных системах. Обеспечивает высокую скорость резки, стабильное качество и надежную работу даже при максимальных нагрузках.
| ИСТОЧНИКИ ТОКА | |||
| Первичный | Первичный с Hypernet | Вторичный | Напряжение (перем. ток) |
| 078578 | 078586 | 078594 | 200/208 |
| 078579 | 078587 | 078595 | 220 |
| 078580 | 078588 | 078596 | 240 |
| 078581 | 078589 | 078597 | 380 |
| 078582 | 078590 | 078598 | 400 |
| 078583 | 078591 | 078599 | 440 |
| 078584 | 078592 | 078600 | 480 |
| 078585 | 078593 | 078601 | 600 |
ПРИМЕЧАНИЕ
Опция Hypernet в настоящий момент используется с устройством регулировки высоты резака ArcGlide®. Дополнительные сведения см. в инструкции по эксплуатации ArcGlide (806450)

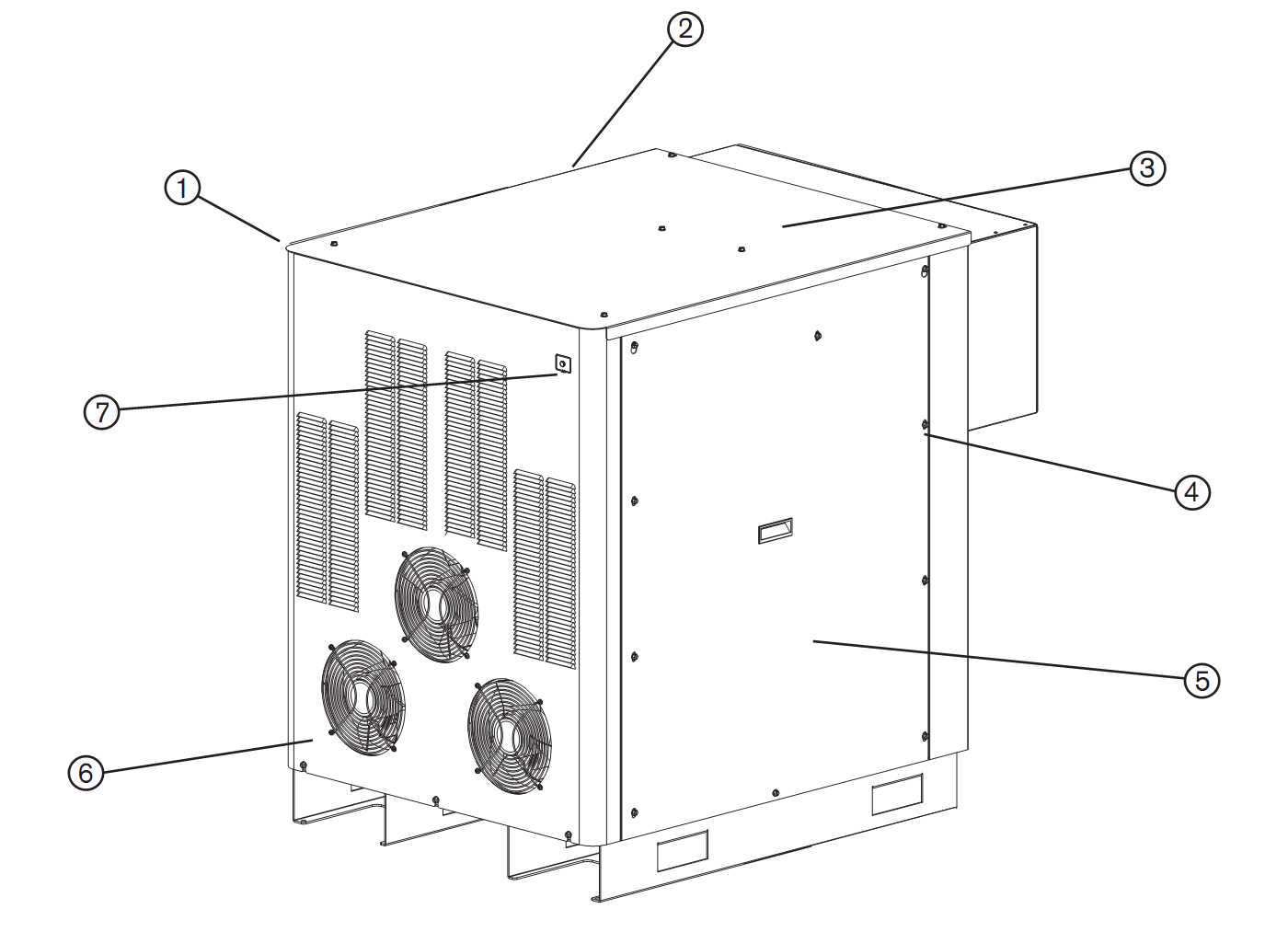

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ |
| 1 | См. таблицу выше | Источник тока |
| 2 | 228609 | Панель: левая, с информационными табличками и ручками (не показана) |
| 3 | 228362 | Панель: Верхняя, с информационными табличками |
| 4 | 075241 | Винты для тонколистового металла |
| 5 | 228610 | Панель: Правая, с информационными табличками и ручками |
| 6 | 228619 | Панель: передняя с информационными табличками (первичный источник тока) |
| 6 | 228620 | Панель: передняя с информационными табличками (вторичный источник тока) |
| 7 | 129633 | Зеленая лампа питания в сборе |
| 8 | 228604 | Комплект: Модернизация Hypernet (не показан) |

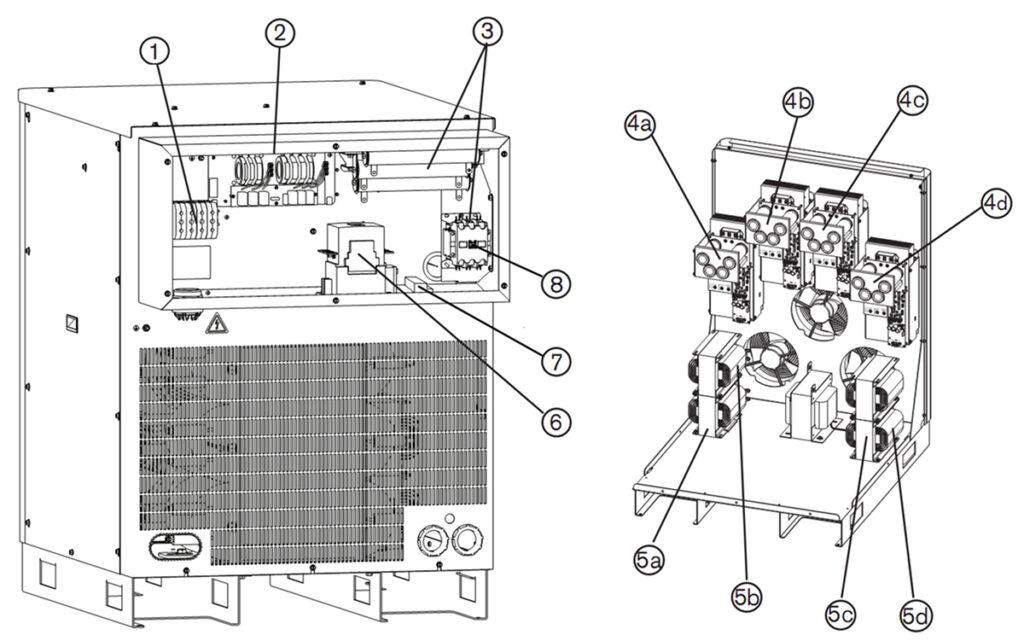

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | КОД | |
| 1 | 229214* | Клеммный блок: Входная мощность | TB1 | 1 |
| 229033** | Клеммный блок: Входная мощность | TB1 | 1 | |
| 2 | 229195 | Фильтр электромагнитных помех (только для источника тока 400 В) | 1 | |
| 3 | 428064*** | Комплект: Цепь подавления бросков тока системы HPR400XD/800XD | 1 | |
| 4a | 129792 | Инвертор в сборе | CHA | 1 |
| 4b | 129792 | Инвертор в сборе | CHB | 1 |
| 4c | 129792 | Инвертор в сборе | CHC | 1 |
| 4d | 129792 | Инвертор в сборе | CHD | 1 |
| 127039 | Вентилятор 6 дюймов: 230 куб. фут/мин, 115 В перем. тока 50–60 Гц | 8 | ||
| 5a | 014080 | Катушка индуктивности: 100 А, 4 мГн | L1 | 1 |
| 5b | 014080 | Катушка индуктивности: 100 А, 4 мГн | L2 | 1 |
| 5c | 014080 | Катушка индуктивности: 100 А, 4 мГн | L3 | 1 |
| 5d | 014080 | Катушка индуктивности: 100 А, 4 мГн | L4 | 1 |
| 6 | 003218* | Основной замыкатель | CON1 | 1 |
| 003233** | Основной замыкатель | CON1 | 1 | |
| 7 | 428382† | Комплект: Плата пускового тока HPR400XD/800XD | 1 | |
| 8 | 003249 | Пусковой замыкатель | 1 |

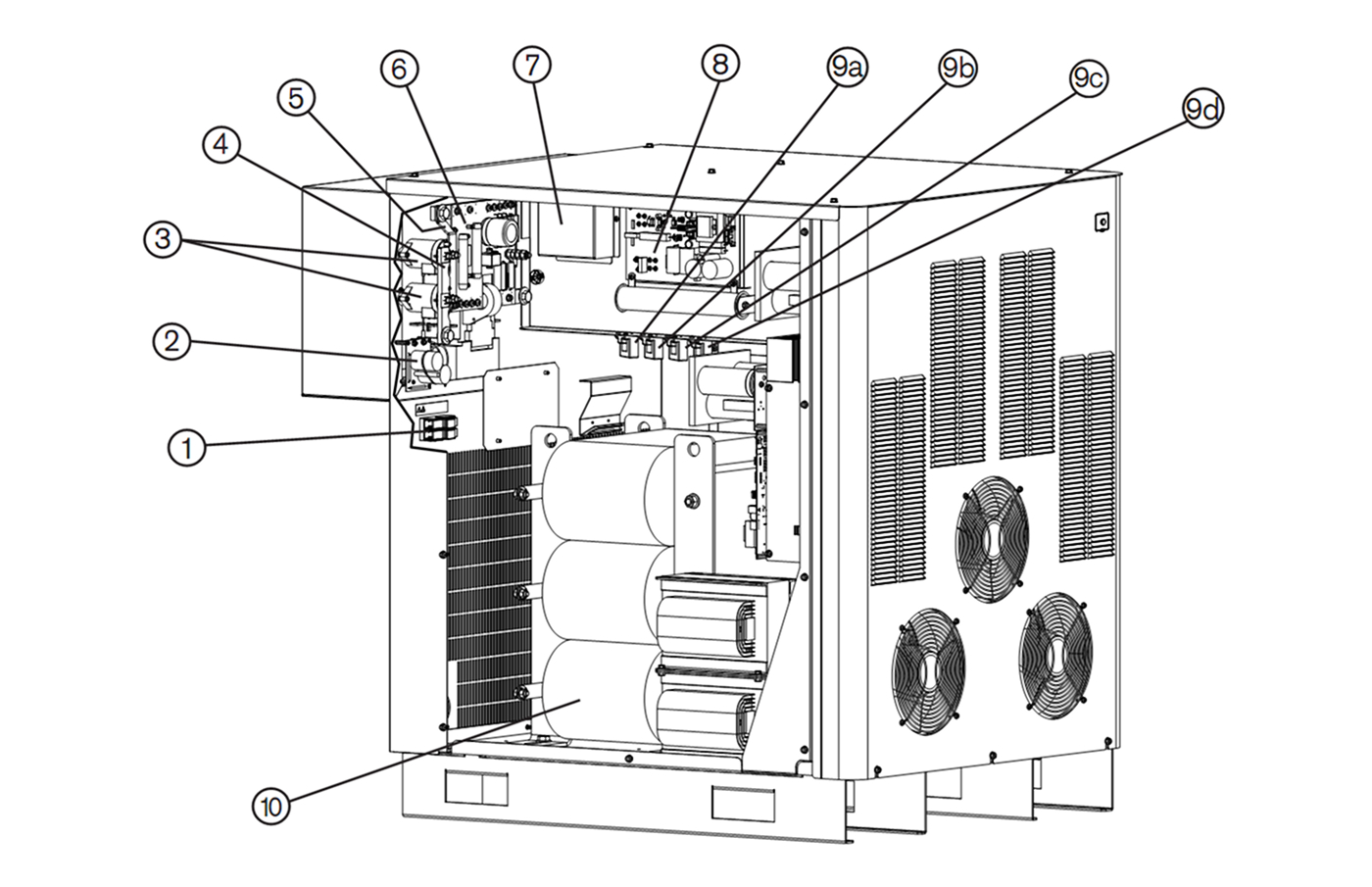

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | КОД | |
| 1 | 108847* | Предохранитель: 7,5 А, 600 В, импульсного перенапряжения | F1, F2 | 2 |
| 008709** | Предохранитель: 20 А, 500 В, с задержкой срабатывания | F1, F2 | 2 | |
| 2 | 229340 | Демпфер в сборе | 1 | |
| 3 | 229360 | Замыкатель: 500 А пост. тока, 120 В перем. тока, КАТУШКА | Con2, Con3 | 2 |
| 4 | 104496 | Шина | 1 | |
| 5 | 104495 | Шина | 1 | |
| 6 | 229213 | Контрольная печатная плата: ВХОДЫ-ВЫХОДЫ | 1 | |
| 7 | 003149*** | Реле: Вспомогательная дуга, 120 В перем. тока | CR1 | 1 |
| 8 | 229238 | Цепь запуска в сборе | PCB1 | 1 |
| 9a | 109004 | Датчик тока: Холловское напряжение 100 А, 4 В | CS1 | 1 |
| 9a | 109004 | Датчик тока: Холловское напряжение 100 А, 4 В | CS2 | 1 |
| 9a | 109004 | Датчик тока: Холловское напряжение 100 А, 4 В | CS3 | 1 |
| 9d | 109004 | Датчик тока: Холловское напряжение 100 А, 4 В | CS4 | 1 |
| 10 | 014321 | Силовой трансформатор 200 В: 80 кВт, 3-ф., 50 Гц | T2 | 1 |
| 014322 | Силовой трансформатор 220 В: 80 кВт, 3-ф., 50 Гц | 1 | ||
| 014323 | Силовой трансформатор 240 В: 80 кВт, 3-ф., 60 Гц | 1 | ||
| 014324 | Силовой трансформатор 380 В: 80 кВт, 3-ф., 50 Гц | 1 | ||
| 014325 | Силовой трансформатор 400 В: 80 кВт, 3-ф., 50 Гц | 1 | ||
| 014326 | Силовой трансформатор 440 В: 80 кВт, 3-ф., 50 Гц | 1 | ||
| 014327 | Силовой трансформатор 480 В: 80 кВт, 3-ф., 60 Гц | 1 | ||
| 014328 | Силовой трансформатор 600 В: 80 кВт, 3-ф., 60 Гц | 1 | ||
| 228309 | Комплект: Замена терморезистора для силового трансформатора | 1 |

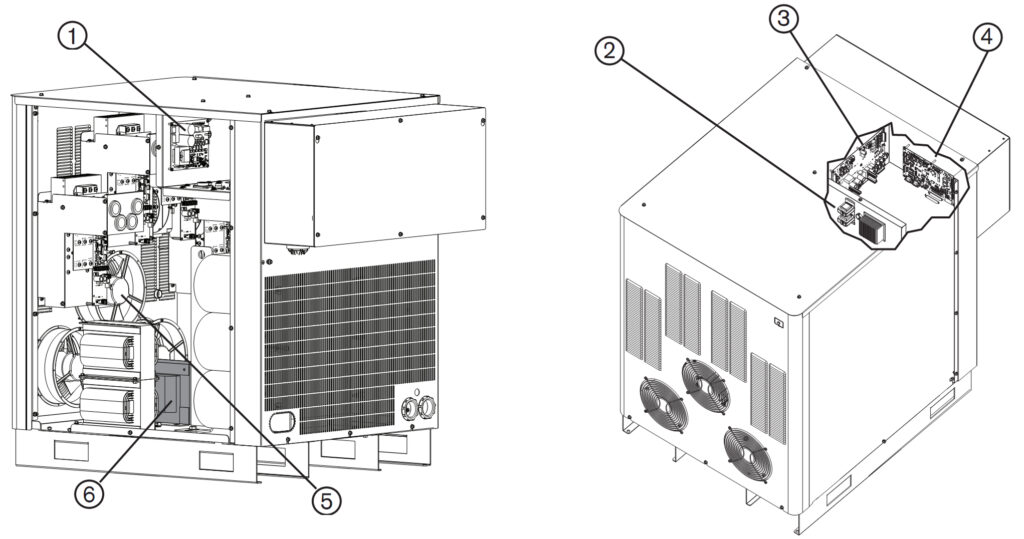

Таблица запчастей к рисунку
| ПОЗ. | АРТИКУЛ | НАЗВАНИЕ | КОД | |
| 1 | 141027 | Контрольная печатная плата: Привод электродвигателя насоса | PCB7 | 1 |
| 2 | 229212 | Катушка индуктивности: 5 А, 1,4 мГн | 2 | |
| 3 | 041802 | Печатная плата неэкологичной конструкции: распределительная (установлена в источнике тока с серийным номером HPR800P-000297 или HPR800S-000295 или более ранней версии) | PCB2 | 1 |
| 108028 | Предохранитель: 3 А, 250 В | F5, F6, F7 | 3 | |
| 108075 | Предохранитель: 6,3 А, 250 В (с задержкой срабатывания) | F1, F2, F3 | 3 | |
| 108709 | Предохранитель: 10 А, 250 В | F4 | 1 | |
| 229339 | Проводная обвязка платы неэкологичной конструкции | 1 | ||
| 3 | 10078615 | Печатная плата экологичной конструкции: распределительная (установлена в источнике тока с серийным номером HPR800P-010001 или HPR800S-010001 или более поздней версии) | PCB2 | 1 |
| 108028 | Предохранитель: 3 А, 250 В | F5, F6, F7 | 3 | |
| 108075 | Предохранитель: 6,3 А, 250 В (с задержкой срабатывания) | F1, F2, F3 | 3 | |
| 108709 | Предохранитель: 10 А, 250 В | F4 | 1 | |
| 10081508 | Проводная обвязка для печатной платы экологичной конструкции — требуется использовать с распределительной платой 10078615* | 1 | ||
| 4 | 141030 | PCB: контрольная (первичный источник тока) | PCB3 | 1 |
| 4 | 141144 | PCB: контрольная (второй источник питания) | PCB3 | 1 |
| 5 | 027079 | Вентилятор: 10 дюймов, 450–550 куб. фут/мин, 120 В перем. тока 50–60 Гц | 3 | |
| 6 | 229225 | Изолирующий трансформатор: 400 В, 50–60 Гц | T2 | 1 |
| 229226 | Изолирующий трансформатор: 380 В, 50–60 Гц | 1 | ||
| 229227 | Изолирующий трансформатор: 480 В, 60 Гц | 1 | ||
| 229228 | Изолирующий трансформатор: 600 В, 60 Гц | 1 | ||
| 229230 | Изолирующий трансформатор: 240 В, 60 Гц | 1 | ||
| 229231 | Изолирующий трансформатор: 200 и 208 В, 50–60 Гц | 1 | ||
| 229232 | Изолирующий трансформатор: 440 В, 50–60 Гц | 1 | ||
| 229233 | Изолирующий трансформатор: 220 В, 50–60 Гц | 1 | ||
