Описание

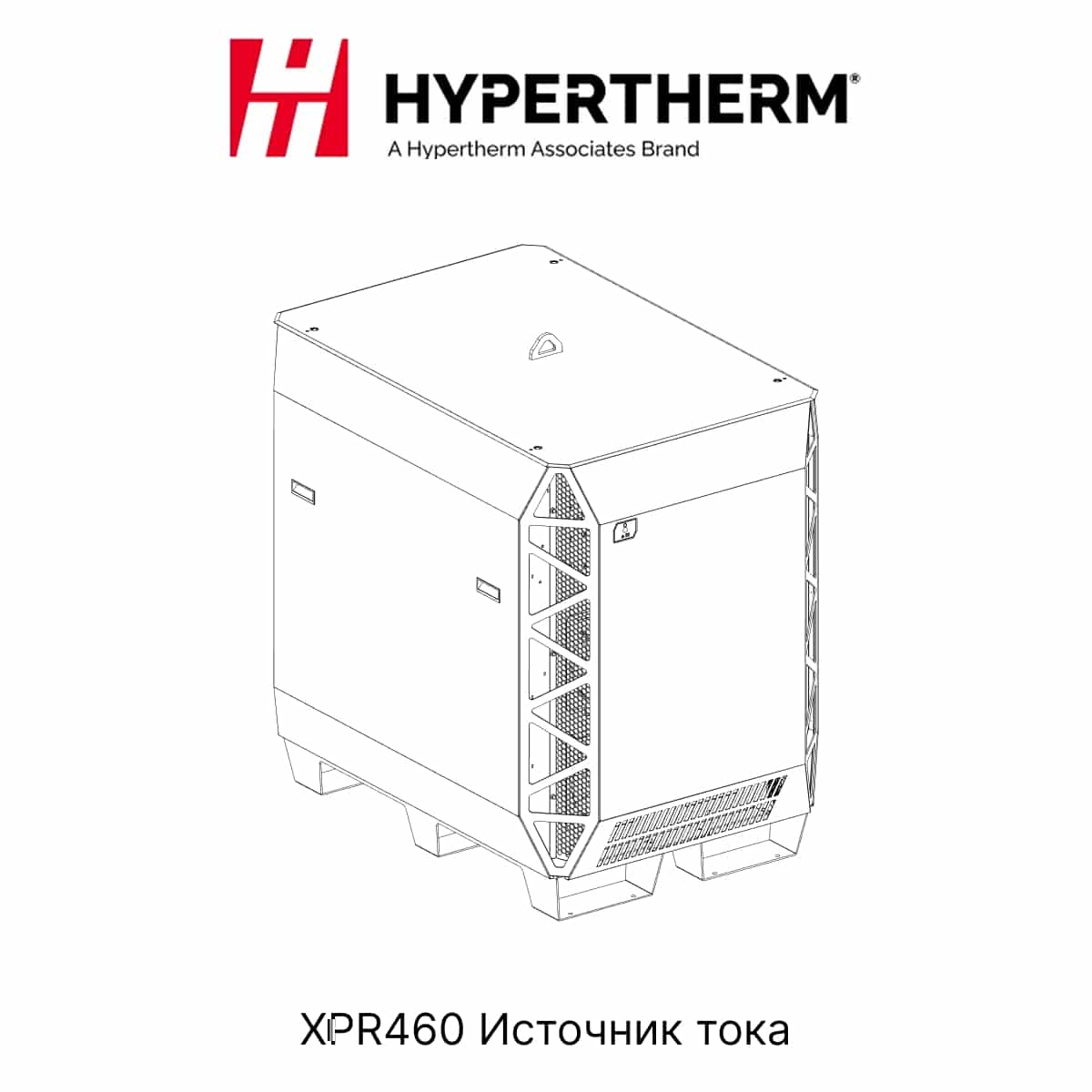

Ниже представлены таблицы запасных деталей, которые HYPERTHERM рекомендует держать в наличии для источника тока плазменной системы XPR460
Рекомендуемые запасные детали для источника тока плазменной системы XPR460
| АРТИКУЛ | НАЗВАНИЕ | КОД | КОЛ-ВО |
| 428810 | Фильтр для подготовки защитной среды | – | 1 |
| 229640 | Источник питания: 88–264 В перем. тока в 24 В пост. тока | PS1 | 1 |
| 10082976 | Источник питания: 48 В пост. тока с кронштейном | PS21 | |
| 10085251 | Инвертор в сборе | Инвертор1 Инвертор2 Инвертор3 | 1 |
| 10084334 | Контрольная плата PCB | PCB1 | 1 |
| 10085206 | Bx/Вых PCB | PCB5 | 1 |
| 141384 | Распределительная плата PCB питания вентилятора | PCB6 | 1 |
| 141577 | Распределительная PCB источника тока | PCB7 | 1 |
| 108709 | Предохранитель: 10 А, 250 В перем. тока, задержка времени (на PCB7) | F3, F4, F5 | 2 |
| 208397 | Предохранитель: 15 A, 600 В, класс R (используется в 200 В, 208 В, 220 В, 240 В) | F1, F2 | 2 |
| 208395 | Предохранитель: 8 A, 600 В, класс R (используется в 380 В, 400 В, 415 В, 440 В, 480 В, 600 В) | F1, F2 | 2 |
| 003277 | Реле вспомогательной дуги: 24В пост. тока, обмотка, 60 А, контакты 28 В пост. тока | CR1 | 1 |
| 003297 | Пусковой замыкатель: 80 A, IEC AC-3, трехфазный, 120 В перем. тока | IR_CON | 1 |
| 10084340 | Главный замыкатель (200 В, 208 В, 220 В, 240 В) | M_CON | 1 |
| 10084339 | Главный размыкатель в сборе (380 В, 400 В, 415 В, 440 В, 480 В, 600 В) | M_CON | 1 |
Рекомендуемые запасные детали для охладителя источника тока XPR460
| АРТИКУЛ | НАЗВАНИЕ | КОД |
| 027005 | Фильтр охлаждающей жидкости (тонкой очистки) | – |
| 006113 | Обратный клапан охлаждающей жидкости | – |
| 141384 | Распределительная плата PCB питания вентилятора | PCB3 |
| 141524 | Контрольная плата PCB охладителя | PCB2 |
| 028872 | Охлаждающая жидкость | – |
Рекомендуемые запасные детали для систем управления подведенными газами источника тока XPR460
| АРТИКУЛ | НАЗВАНИЕ | КОД |
| 011110 | Фильтровальный элемент воздушного фильтра | – |
| 223398 | Преобразователь давления (только VWI и OptiMix) | P6–P9 |
| 006167 | Пропорциональный клапан (только VWI и OptiMix) | B4–B5 |
| 141563 | Плата PCB зажигания высокой частоты и высокого напряжения | PCB2 |
| 141595 | Плата PCB разрядника для платы PCB зажигания | – |
Рекомендуемые запасные детали для системы управления подключением резака TorchConnect
| АРТИКУЛ | НАЗВАНИЕ | КОД |
| 141368 | Омический контакт PCB | PCB2 |
| 223477 | Преобразователь давления с проводом и разъемом | P1–P5, P14 |
| 006167 | Пропорциональный клапан | B1–B3 |
| 229965 | Электромагнитный клапан | V4–V12 |
Рекомендуемые запасные детали для резака
| АРТИКУЛ | НАЗВАНИЕ |
| 420220 | Блок быстрого отключения/разъем резака |
| 420221 | Быстроразъемный резак |
| 420368 | Труба водяного охлаждения |
| 006155 | Электромагнитный клапан резака |
| 428639 | Комплект: фильтр и набор восстановления резака (без охлаждающей жидкости) |
| 428640 | Комплект: фильтр и набор восстановления резака (с охлаждающей жидкостью) |
