Лазерная головка BLT441/442 предназначена для мощных резонаторов, применяется для резки листового металла. Головка серии 4 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки.
Основные преимущества:
- Противоударная защита. Данная функция осуществляет мониторинг состояния защитного стекла в режиме реального времени и в случае его загрязнения оперативно выдает соответствующее системное предупреждение, что позволяет эффективно из6егать негативного влияния.
- Мониторинг с обратной связью. Головка оснащена многочисленными встроенными датчиками, осуществляющими интеллектуальный мониторинг с о6ратной связью в режиме реального времени, спосо6ными 6ыстро идентифицировать проблему и выдавать ранние предупреждения.
- Контроль давления. Функция контроля в режиме реального времени отслеживает выходные параметры расхода газа в процессе резки, эффективно снижая влияние недостаточного или чрезмерного давления газа на качество профиля реза.
- Коллимация и фокусировка. Данная функция сокращает время ожидания фокусировки, о6еспечивая 6олее последовательный процесс резки и повышенную эффективность.
- Комплексное водяное оxлаждение. Дизайн системы водяного охлаждения с охватом 90% оптического пути режущей головки повышает стабильность процесса резки.
- Резка скоса кромки. B сочетании с качающейся осью AB головка поддерживает резку V, Y, X и других типов кромки с максимальным углом скоса ±45°, а однократное формование упрощает подготовку кромок, снижает себестоимость процесса и повышает стабильность процесса резки
Технические характеристики
| Мощность | ≤15 кВт |
| Ускорение | 7,5 м/с² |
| Скорость масштабирования | 30 м/мин |
| Точность | 0,01 мм |
| Толщина резки | 60 мм |
| Защитное стекло коллиматорной линзы (верхнее) | ⌀21,5 × 2 мм |
| Защитное стекло коллиматорной линзы (нижнее) | ⌀25,4 × 4 мм |
| Защитное стекло фокусирующей линзы (верхнее) | ⌀34,5 × 5 мм |
| Защитное стекло фокусирующей линзы (нижнее) | ⌀34,5 × 5 мм |
| Уплотнительное кольцо модуля защитного стекла фокусирующей линзы (нижнего) | 38,5 × 30,5 × 3,7 мм |
| Фокусное расстояние коллиматора | 100 мм |
| Фокусное расстояние линзы | 150/200 мм |
| Тип сопел | Одинарное, двойное, по заказу |
| Диаметры сопел | 0,8 — 7,0 мм |
| Резьба сопла | M11 |
| Высота сопла | 15 мм |
| Диаметр керамического | 41 мм |
| Рабочее давление | ≤ 25 бар |
| Вес | 5,5 кг / 6,1 кг |
| Тип коннектора | QBH, QD, Q+, ADD (+EOC в BLT442) |
Основные различия между BLT441 и BLT442
Серия головок BOCI с цифрой «1» на конце (BLT421, BLT441) представляет собой первое поколение интеллектуальных головок BOCI. Серия с цифрой «2» (BLT422, BLT442) — это актуальное обновленное поколение, в котором производитель оптимизировал внутреннюю архитектуру. При одинаковой предельной мощности (обе головы поддерживают источники до 15 кВт) они имеют ряд ключевых конструктивных различий.
| Параметр | BLT441 1-е поколение | BLT442 новое поколение |
| Герметичность и пылезащита | Стандартная двухконтурная защита. Риск загрязнения при небрежном обслуживании. | Улучшенная. Полностью переработаны уплотнения, риск загрязнения сведен к минимуму. |
| Система газодинамики | Базовая внутренняя архитектура каналов газов. | Оптимизированная. Изменена форма сопла и внутренних каналов для более стабильного и плавного потока газа. |
| Стабильность при 12-15 кВт | Стабильная, но чувствительна к чистоте тракта. | Повышенная термостойкость оптических картриджей при длительной резке толстого металла воздухом. |
| Габариты и вес | Более компактный корпус (высота 404 мм, вес ~5.5 кг) | Массивный корпус (высота 448 мм, вес ~6.1 кг) за счет усиленного охлаждения и прочности |
| Встроенная телеметрия | Стандартный набор датчиков (давление, температура, прокол). | Быстрая шина обратной связи. Опросы датчиков и реакция в CypCut происходят быстрее для предотвращения аварий. |

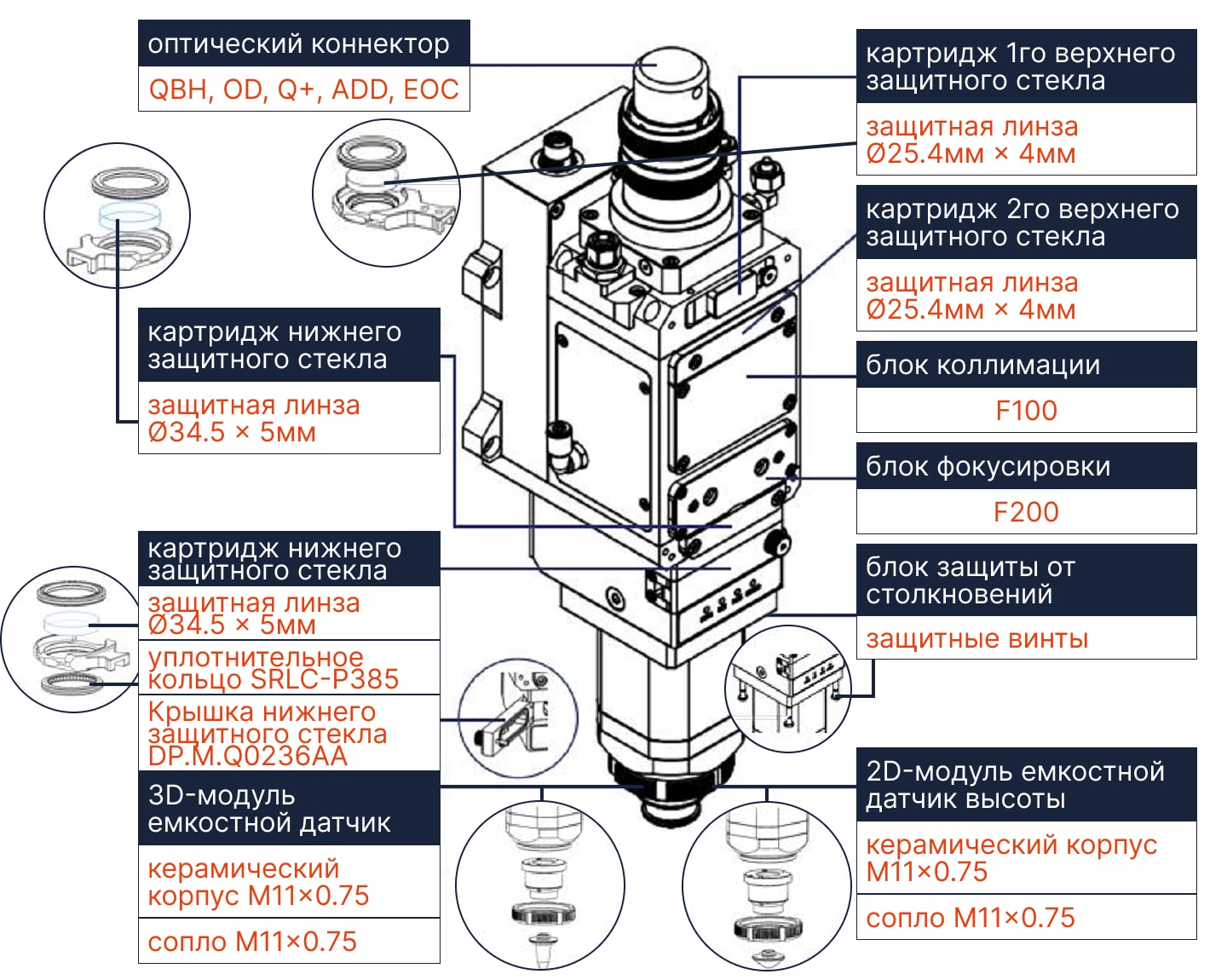

Структура головы BOCI 441/442
- Волоконно-оптический интерфейс — точка подключения волоконно-оптического кабеля источника лазерного излучения. BLT442 поддерживает несколько вариантов интерфейса, таких как Q+, QD, QBH, ADD и EOC.
- Первая верхняя защитная линза — первый верхний защитный слой, предотвращающий попадание пыли и загрязнений во внутреннюю оптическую камеру.
- Вторая верхнее защитная линза — вторичный верхний защитный слой для внутренней оптики, обеспечивающий дополнительную защиту в условиях повседневного производства.
- Блок коллимации — коллимирует лазерный луч после его выхода из оптоволоконного интерфейса и подготавливает луч для стабильной фокусировки.
- Фокусирующий блок — фокусирует лазерный луч на точку резки и поддерживает автофокусировку для различных материалов и толщин.
- Вторая нижняя защитная линза — внутренний нижний защитный слой, который помогает защитить фокусирующую оптику от испарений и брызг, образующихся во время резки.
- Первая нижняя защитная линза — нижний защитный слой, расположенный ближе к соплу, обеспечивающий окончательную оптическую защиту перед выходом луча из головки.
- Индикатор работы — показывает рабочее состояние режущей головки для упрощения контроля во время эксплуатации и технического обслуживания.
- Интерфейс подачи охлаждающего газа в сопло — газовое соединение, используемое для охлаждения зоны сопла, что способствует повышению термической стабильности в нижней части головки.
- Интерфейс подачи режущего газа — основной порт подачи кислорода, азота или воздуха, используемых в процессе резки.
- Выход охлаждающей воды — выходной патрубок контура водяного охлаждения режущей головки.
- Вход охлаждающей воды — входной патрубок системы циркуляции охлаждающей воды.
- Защитные винты — крепежные винты, используемые для фиксации и защиты ключевых конструктивных элементов корпуса режущей головки.
- Стопорное кольцо керамического корпуса — стопорное кольцо, фиксирующее узел керамического держателя на месте.
- Керамический корпус — поддерживает узел сопла и структуру емкостного датчика, используемую для следования по высоте.
- Сопло — конечная часть изделия, через которую лазерный луч и режущий газ подаются на заготовку.
