Описание
Лазерная головка BLT421T предназначена для мощных резонаторов, применяется в резке труб и в 3D резке. Головка серии 4 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки.
Основные преимущества:
- Конструкция режущей головки с защитой от ударов и столкновений значительно повышает её надежность и износостойкость, позволяя пользователю самостоятельно осуществлять замену, снижая тем самым расходы на техническое обслуживание.
- Мониторинг герметичности защитной зоны в режиме реального времени эффективно продлевает срок службы защитного стекла и гарантирует пользователю стабильный производственный процесс.
- Высокая помехоустойчивость и стабильность параметров электроемкости.
- Трехмерная сенсорная головка позволяет осуществлять резку труб круглого и квадратного сечения, швеллерной и двутавровой стали, а также трубных заготовок других типов.
- Дополнительная пылезащитная крышка в зоне расположения оптических линз повышает степень герметизации главной камеры и продлевает срок службы головки.
- Четыре комплекта защитных стекол повышает степень герметизации главной камеры.
Технические характеристики:

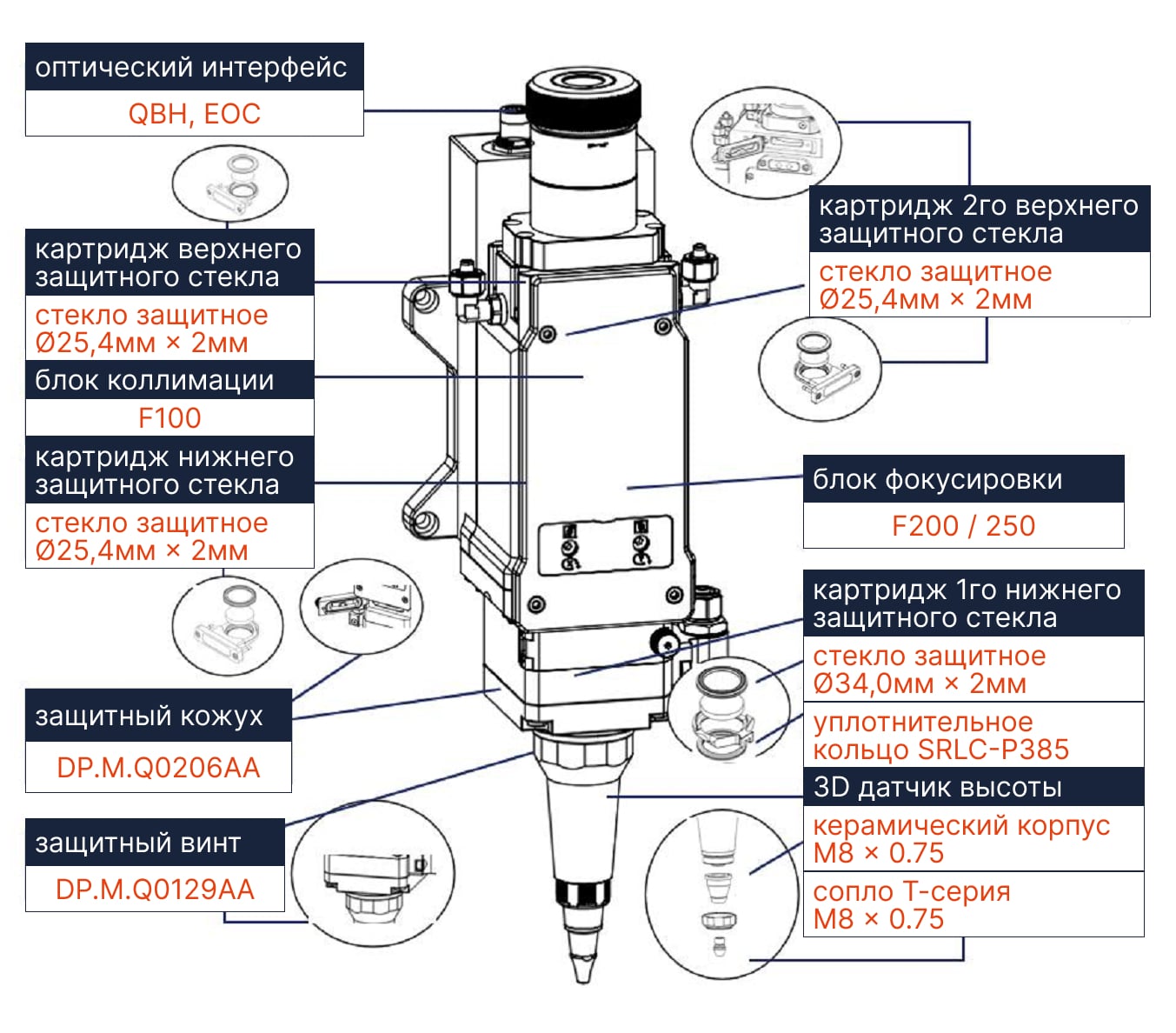

| Мощность | ≤8 kW |
| Ускорение | 7.5 m/s2 |
| Скорость масштабирования | 30 m/min |
| Точность | 0,01 mm |
| Толщина резки | 40mm |
| Защитное стекло коллиматорной линзы (верхнее) | D 21.5 mm * 2 mm |
| Защитное стекло коллиматорной линзы (нижнее) | D 25.4mm * 4 mm |
| Защитное стекло фокусирующей линзы (верхнее) | D 34.5mm *5 mm |
| Защитное стекло фокусирующей линзы (нижнее) | D 34.5mm *5 mm |
| Уплотнительное кольцо модуля защитного стекла фокусирующей линзы (нижнего) | 38.5 mm*30.5 mm*3.7 mm |
| Фокусное расстояние коллиматора | 100 mm |
| Фокусное расстояние линзы | 150/200 mm |
| Тип сопел | Single，Double，Custom |
| Диаметры сопел | 0,8…7,0 mm |
| Резьба сопла | M8 |
| Высота сопла | 19 mm |
| Диаметр керамического | 20 mm |
| Рабочее давление | ≤ 25 bar |
| Вес | 5.5 kg |
| Тип коннектора | QBH, QD, Q+, ADD |

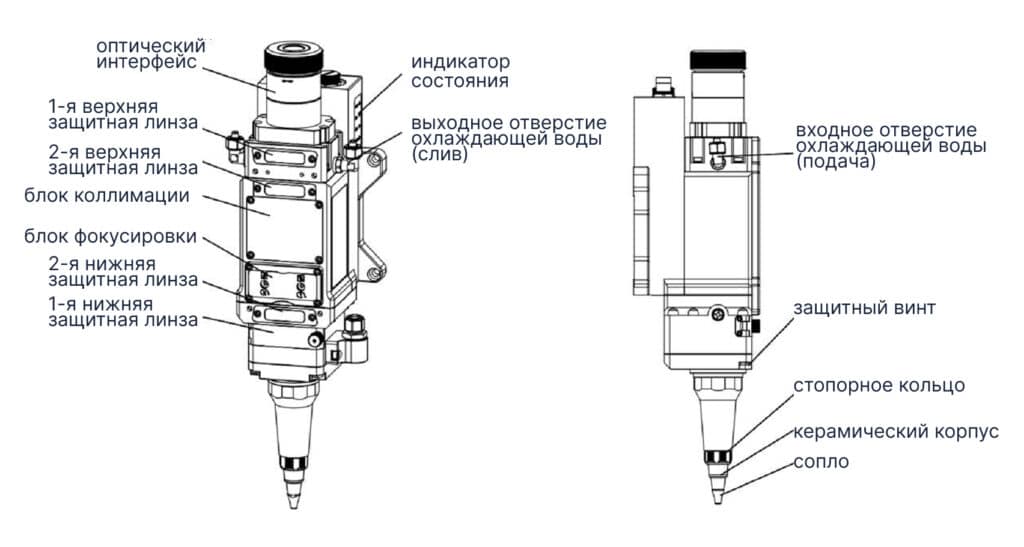

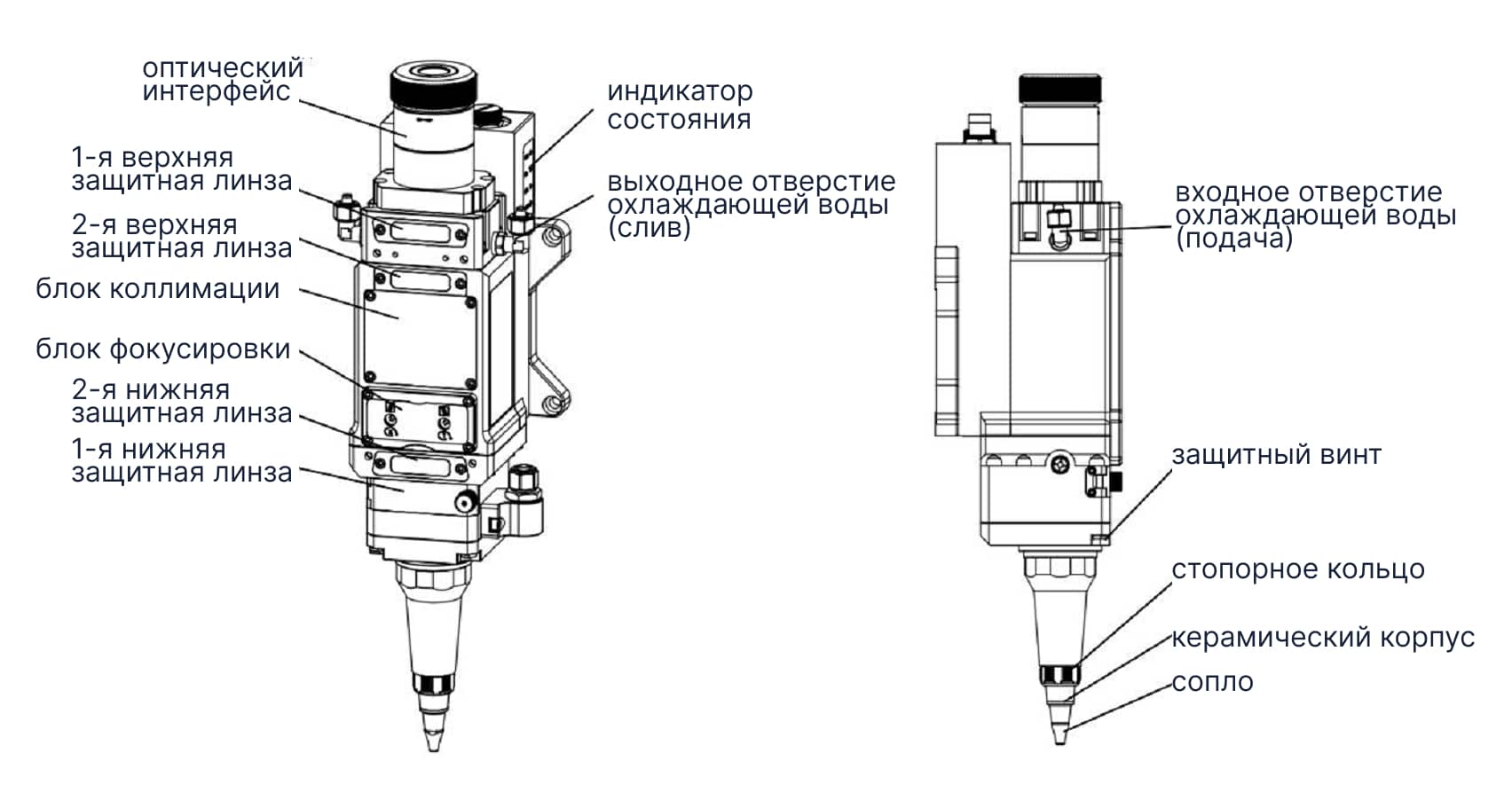

Структура головы BOCI 421T
Нижняя часть головы (позиции 13 и 14) имеет ярко выраженную вытянутую конусную форму. Это позволяет голове работать в узком пространстве рядом с кулачками зажимного патрона станка.
- Волоконно-оптический интерфейс — точка подключения волоконно-оптического кабеля источника лазерного излучения.
- Первая верхняя защитная линза — первый верхний защитный слой, предотвращающий попадание пыли и загрязнений во внутреннюю оптическую камеру.
- Вторая верхнее защитная линза — вторичный верхний защитный слой для внутренней оптики, обеспечивающий дополнительную защиту в условиях повседневного производства.
- Блок коллимации — коллимирует лазерный луч после его выхода из оптоволоконного интерфейса и подготавливает луч для стабильной фокусировки.
- Фокусирующий блок — фокусирует лазерный луч на точку резки и поддерживает автофокусировку для различных материалов и толщин.
- Вторая нижняя защитная линза — внутренний нижний защитный слой, который помогает защитить фокусирующую оптику от испарений и брызг, образующихся во время резки.
- Первая нижняя защитная линза — нижний защитный слой, расположенный ближе к соплу, обеспечивающий окончательную оптическую защиту перед выходом луча из головки.
- Индикатор работы — показывает рабочее состояние режущей головки для упрощения контроля во время эксплуатации и технического обслуживания.
- Выход охлаждающей воды — выходной патрубок контура водяного охлаждения режущей головки.
- Вход охлаждающей воды — входной патрубок системы циркуляции охлаждающей воды.
- Защитные винты — крепежные винты, используемые для фиксации и защиты ключевых конструктивных элементов корпуса режущей головки.
- Стопорное кольцо керамического корпуса — стопорное кольцо, фиксирующее узел керамического держателя на месте.
- Керамический корпус — поддерживает узел сопла и структуру емкостного датчика, используемую для следования по высоте.
- Сопло — конечная часть изделия, через которую лазерный луч и режущий газ подаются на заготовку.
