Описание
Лазерная головка BLT421 предназначена для мощных резонаторов, применяется для резки листового металла. Головка серии 4 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки.
Основные преимущества:
- Противоударная защита. Данная функция осуществляет мониторинг состояния защитного стекла в режиме реального времени и в случае его загрязнения оперативно выдает соответствующее системное предупреждение, что позволяет эффективно из6егать негативного влияния.
- Мониторинг с обратной связью. Головка оснащена многочисленными встроенными датчиками, осуществляющими интеллектуальный мониторинг с о6ратной связью в режиме реального времени, спосо6ными 6ыстро идентифицировать проблему и выдавать ранние предупреждения.
- Контроль давления. Функция контроля в режиме реального времени отслеживает выходные параметры расхода газа в процессе резки, эффективно снижая влияние недостаточного или чрезмерного давления газа на качество профиля реза.
- Коллимация и фокусировка. Данная функция сокращает время ожидания фокусировки, о6еспечивая 6олее последовательный процесс резки и повышенную эффективность.
- Комплексное водяное оxлаждение. Дизайн системы водяного охлаждения с охватом 90% оптического пути режущей головки повышает стабильность процесса резки.
- Резка скоса кромки. B сочетании с качающейся осью AB головка поддерживает резку V, Y, X и других типов кромки с максимальным углом скоса ±45°, а однократное формование упрощает подготовку кромок, снижает себестоимость процесса и повышает стабильность процесса резки
Технические характеристики:
| Мощность | ≤8 kW |
| Ускорение | 7.5 m/s2 |
| Скорость масштабирования | 30 m/min |
| Точность | 0,01 mm |
| Толщина резки | 40mm |

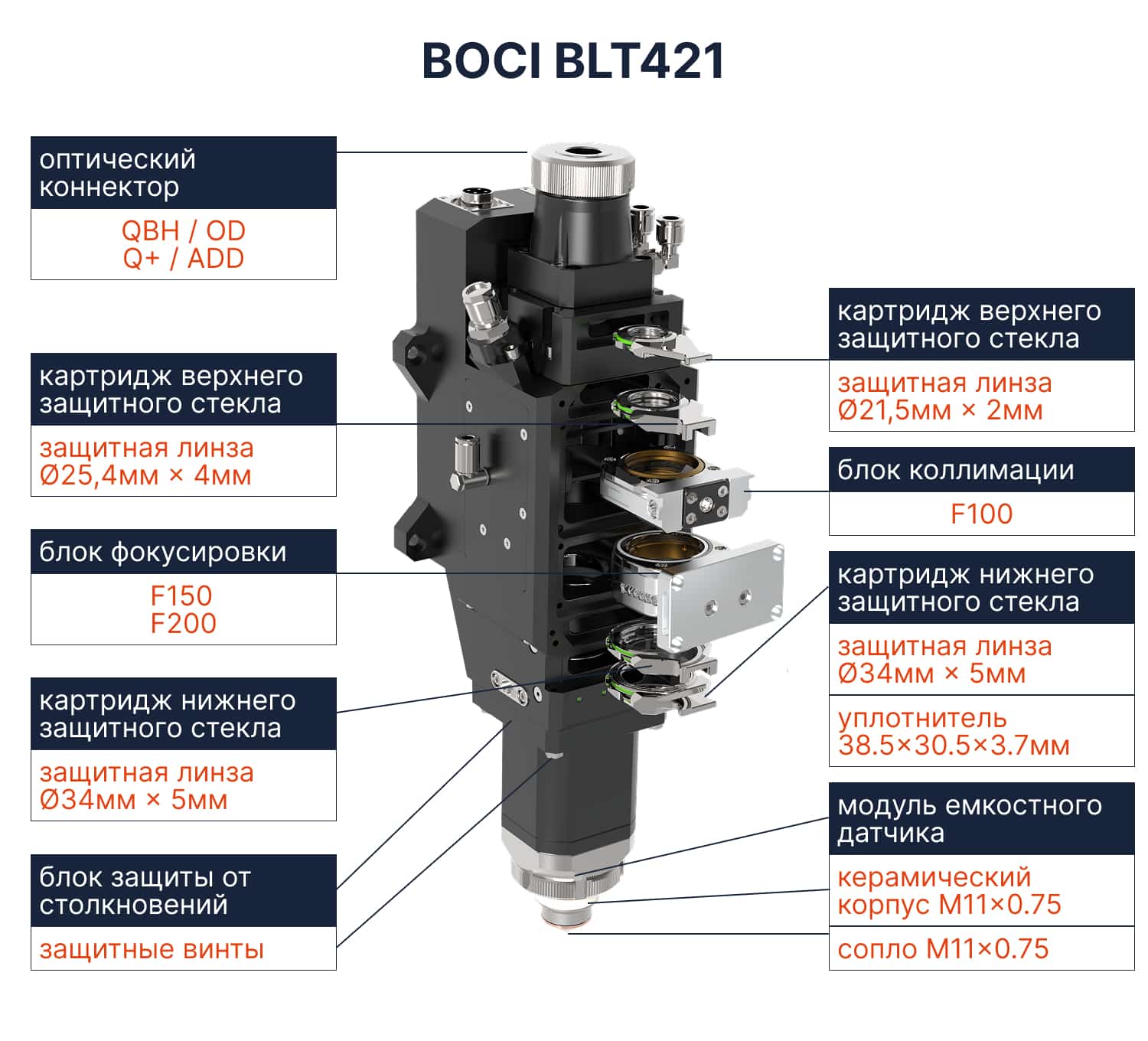

| Защитное стекло коллиматорной линзы (верхнее) | D 21.5 mm * 2 mm |
| Защитное стекло коллиматорной линзы (нижнее) | D 25.4mm * 4 mm |
| Защитное стекло фокусирующей линзы (верхнее) | D 34.5mm *5 mm |
| Защитное стекло фокусирующей линзы (нижнее) | D 34.5mm *5 mm |
| Уплотнительное кольцо модуля защитного стекла фокусирующей линзы (нижнего) | 38.5 mm*30.5 mm*3.7 mm |
| Фокусное расстояние коллиматора | 100 mm |
| Фокусное расстояние линзы | 150/200 mm |
| Тип сопел | Single，Double，Custom |
| Диаметры сопел | 0,8…7,0 mm |
| Резьба сопла | M11 |
| Высота сопла | 15 mm |
| Диаметр керамического | 41 mm |
| Рабочее давление | ≤ 25 bar |
| Вес | 5.5 kg |
| Тип коннектора | QBH, QD, Q+, ADD |
