Описание
Керамический держатель выполняет несколько важных функций:
- точная фиксация сопла
- стабильная работа датчика высоты
- надежная электрическая изоляция
- устойчивость к высоким температурам
- точная центровка лазерного луча
- совместимость с 3D-системами лазерной резки
- высокая износостойкость при интенсивной эксплуатации

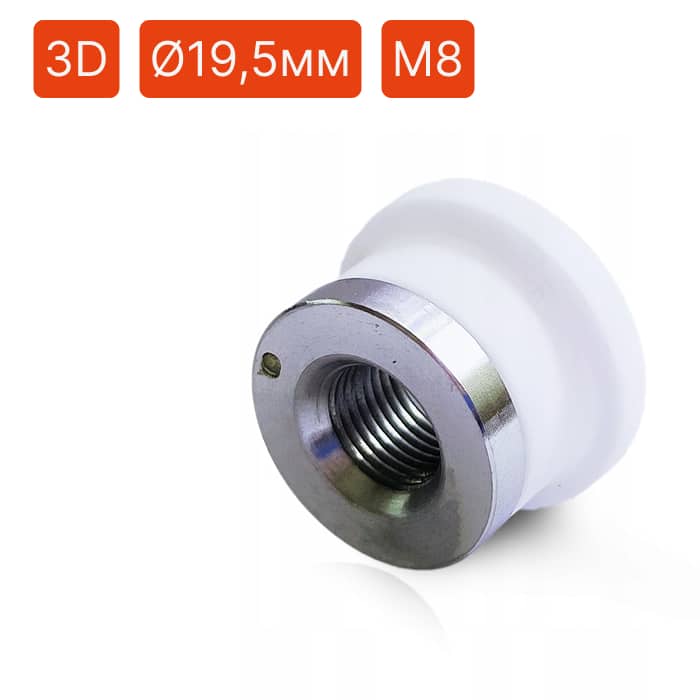

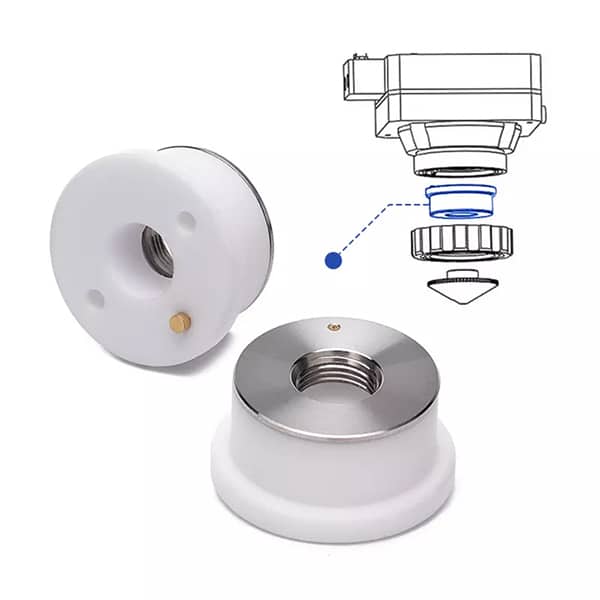

Держатель 120572008B имеет резьбу M8, совместим с 3D-головами Raytool и соответствующими соплами диаметром D19.5
Применяется в:
- 3D-лазерных головках Raytools;
- труборезах;
- системах лазерной резки профильной трубы;
- оборудовании для пространственной лазерной резки.
Изделие изготовлено из термостойкой технической керамики с соблюдением точных геометрических параметров, необходимых для стабильной работы оборудования лазерной резки. Высокая точность изготовления обеспечивает правильную центровку сопла, надежный контакт и длительный срок службы даже при интенсивной эксплуатации.
Технические параметры
| Бренд | Raytools |
| Артикул | 120572008B |
| Внешний диаметр | 19.5 мм |
| Резьба | M8 |
| Высота | 12.5 мм |
| Материал | техническая керамика |
| Совместимые головы | 3D головы |
Порядок установки
- Аккуратно снимите установленное сопло и изношенный держатель
- Установите новый керамический держатель и надежно его зафиксируйте
- Установите сопло с резьбой M8, совместимое с данным типом держателя
- После установки проверьте правильность фиксации сопла и отсутствие перекоса
Важно!
После замены керамического держателя или сопла необходимо выполнить калибровку лазерной головы.
Во время калибровки убедитесь, что:
- что сопло отцентрировано относительно лазерного луча
- луч проходит точно по центру отверстия сопла
- датчик слежения за высотой работает корректно
Нарушение центровки может привести к ухудшению качества реза, нестабильной работе датчика высоты, перегреву сопла и керамики, повреждению оптических компонентов.
