Описание
Керамический держатель выполняет несколько важных функций:
- обеспечивает точную и надежную фиксацию сопла
- электрически изолирует сопло для корректной работы емкостного датчика слежения за поверхностью металла
- снижает передачу тепла от зоны резки к нижней части лазерной головы
- помогает поддерживать стабильное качество резки и точность позиционирования

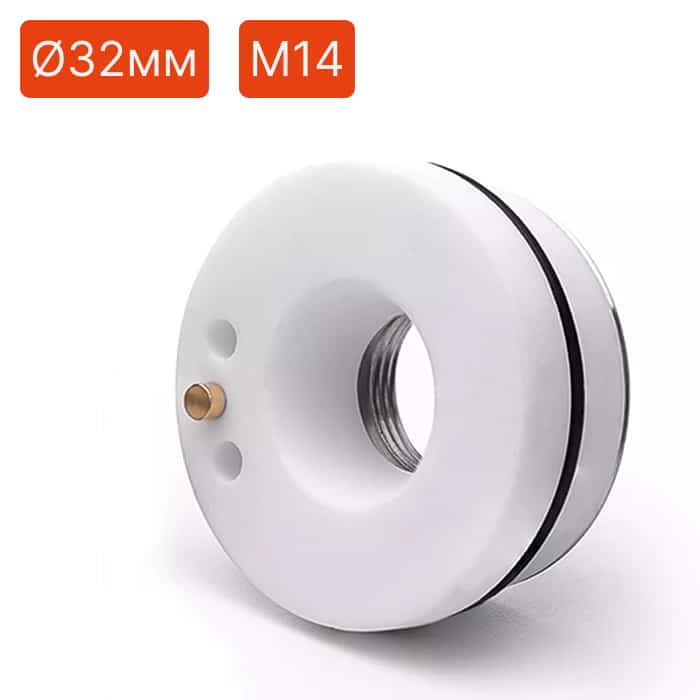

Держатель 120274100B имеет резьбу M14 и совместим с однослойными и двухслойными соплами диаметром 32 мм.
Изделие изготовлено из термостойкой технической керамики с соблюдением точных геометрических параметров, необходимых для стабильной работы оборудования лазерной резки. Высокая точность изготовления обеспечивает правильную центровку сопла, надежный контакт и длительный срок службы даже при интенсивной эксплуатации.
Технические параметры
| Бренд | Raytools |
| Артикул | 120274100B |
| Внешний диаметр | 32 мм |
| Резьба | M14 |
| Высота | 11.7 мм |
| Материал | техническая керамика |
| Совместимые головы | BM109 / BM110 / BM111 / BT240S и др. |
Порядок установки
- Аккуратно снимите установленное сопло и изношенный держатель
- Установите новый керамический держатель и надежно его зафиксируйте
- Установите сопло с резьбой M14, совместимое с данным типом держателя
- После установки проверьте правильность фиксации сопла и отсутствие перекоса
Важно!
После замены керамического держателя или сопла необходимо выполнить калибровку лазерной головы.
Во время калибровки убедитесь, что:
- что сопло отцентрировано относительно лазерного луча
- луч проходит точно по центру отверстия сопла
- датчик слежения за высотой работает корректно
Нарушение центровки может привести к ухудшению качества реза, нестабильной работе датчика высоты, перегреву сопла и керамики, повреждению оптических компонентов.
