Описание
Керамический держатель выполняет несколько важных функций:
- обеспечивает точную и надежную фиксацию сопла
- электрически изолирует сопло для корректной работы емкостного датчика слежения за поверхностью металла
- снижает передачу тепла от зоны резки к нижней части лазерной головы
- помогает поддерживать стабильное качество резки и точность позиционирования

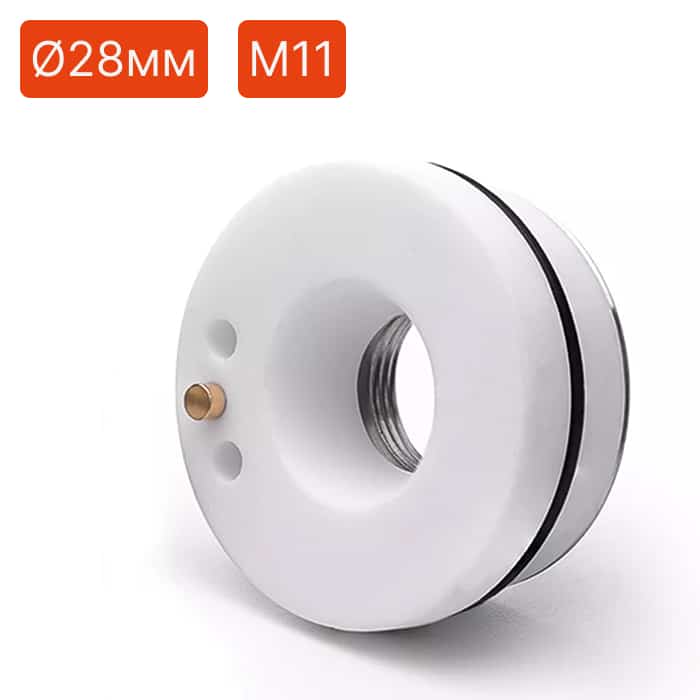

Держатель 120515099A имеет резьбу M11 и совместим с однослойными и двухслойными соплами диаметром 28 мм.
Изделие изготовлено из термостойкой технической керамики с соблюдением точных геометрических параметров, необходимых для стабильной работы оборудования лазерной резки. Высокая точность изготовления обеспечивает правильную центровку сопла, надежный контакт и длительный срок службы даже при интенсивной эксплуатации.
Технические параметры
| Бренд | Raytools |
| Артикул | 120515099A |
| Внешний диаметр | 28 мм |
| Резьба | M11 |
| Высота | 11.7 мм |
| Материал | техническая керамика |
| Совместимые головы | BM114 / BM115 / BS06K / BT220 и др. |
Порядок установки
- Аккуратно снимите установленное сопло и изношенный держатель
- Установите новый керамический держатель и надежно его зафиксируйте
- Установите сопло с резьбой M11, совместимое с данным типом держателя
- После установки проверьте правильность фиксации сопла и отсутствие перекоса
Важно!
После замены керамического держателя или сопла необходимо выполнить калибровку лазерной головы.
Во время калибровки убедитесь, что:
- что сопло отцентрировано относительно лазерного луча
- луч проходит точно по центру отверстия сопла
- датчик слежения за высотой работает корректно
Нарушение центровки может привести к ухудшению качества реза, нестабильной работе датчика высоты, перегреву сопла и керамики, повреждению оптических компонентов.
