Запчасти KJELLBERG HiFocus 280i — 11.034.302

11.034.302 — запасные части KJELLBERG HiFocus 280i

Источник плазмы Kjellberg HiFocus 280i — высокоточное промышленное оборудование для резки металла, широко применяемое на предприятиях в Беларуси. Для бесперебойной работы станка с ЧПУ требуются оригинальные и проверенные аналоги запчастей. Компания «ТОП Инжиниринг» поставляет все категории запчастей для HiFocus 280i с доставкой по всем городам РБ.

Нужна запчасть для Kjellberg HiFocus 280i — свяжитесь с нами онлайн или позвоните нашим инженерам.

+375 29 293-71-71
+375 29 393-76-76

Подберём решение под вашу модель станка и бюджет ремонта. Работаем с большими и малыми производствами по всей Беларуси.

Категории: ,
Заказать

Описание

Мы знаем особенности эксплуатации оборудования, учитываем интенсивность и условия работы. Поэтому предоставляем заказчику выбор не только среди оригинальных компонентов, но и проверенных аналогов от европейских производителей с гарантией совместимости.

Краткое руководство для HiFocus 280i (pdf) →



ПОЗ.АРТИКУЛНАЗВАНИЕКОД

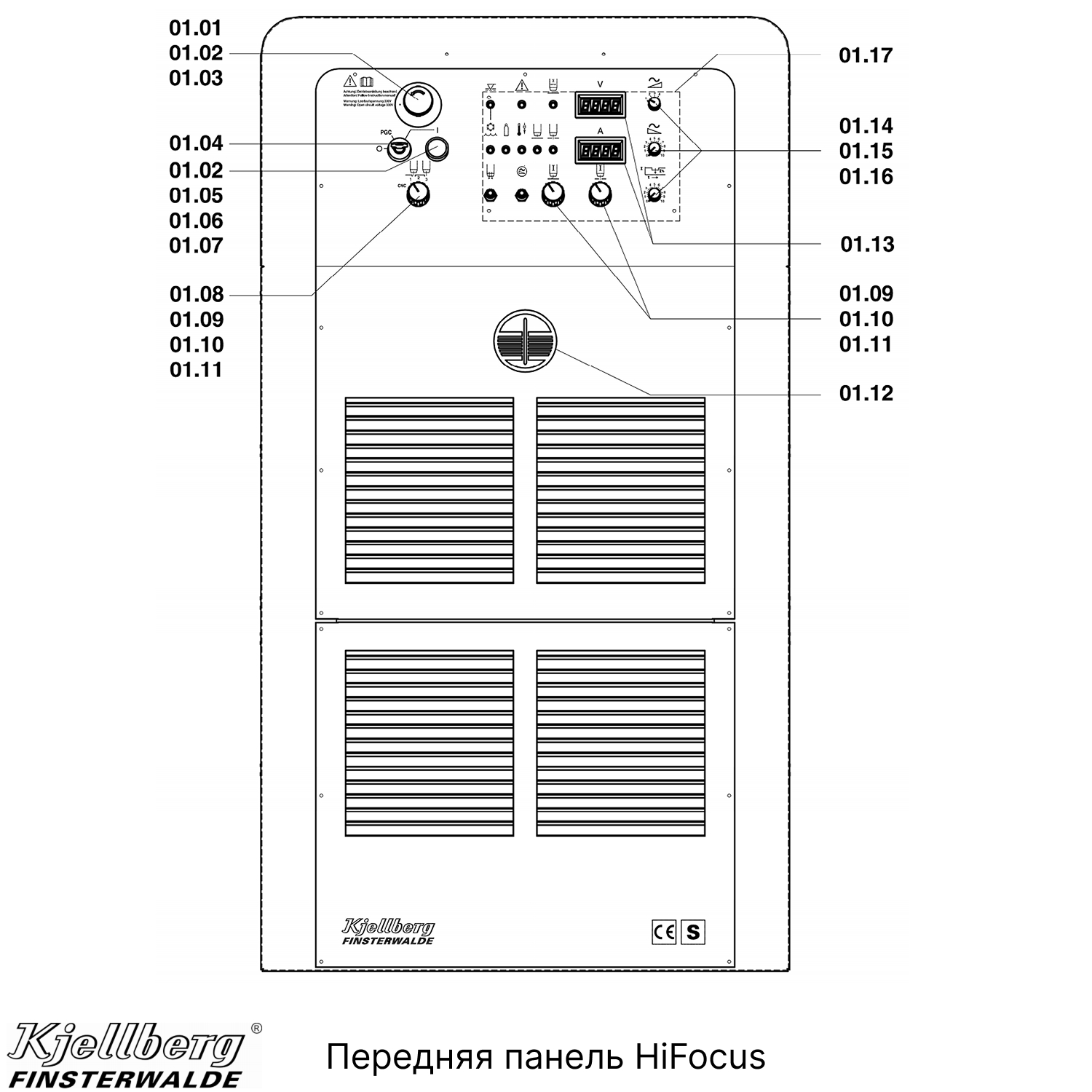

01.00.16.500.368Передняя панельS3
01.01.10.110.310Кнопка-грибок аварийного выключения 39 мм FRONT SW IP65
01.02.10.108.409Упорная часть DMR(S2, S3)
01.03.10.108.412Контактный датчик, размыкающий контакт DTO(S3)
01.04.10.145.011Кулачковый выключатель с ключом 10 AS1
01.05.10.110.306Кнопка с подсветкой, тип DRTLSKLS2
01.06.10.108.411Контактный датчик, замыкающий контакт DTI(S2)
01.07.10.108.413Патрон для лампы DL BA9S 250 В/2 ВтH1
01.08.12.LP066520Светодиод сверхъяркий зеленый 24 В пер./пост.т.H1
01.09.10.187.202Поворотная ручка 28 мм, черная, со штрихом(S5, P5)
01.10.10.187.203Крышка 28 мм черная, со штрихом(S5)
01.11.10.187.204Кольцо со стрелкой 28 мм, черное(S5, P5)
01.12.10.800.208Логотип Kjellberg Finsterwalde (круглый)
01.13.10.105.671Рама для ЖК-дисплея 64,3 x 34,1(A3)
01.14.10.187.205Поворотная ручка 15 мм черная со штрихом(A3)
01.15.10.187.206Крышка плоская 15 мм, черная, со штрихом(A3)
01.16.10.187.207Кольцо со стрелкой 15 мм, черное(A3)
01.17.12.LP066504Печатная плата 066504A передней панели установки 360i с электрон. элем.A3

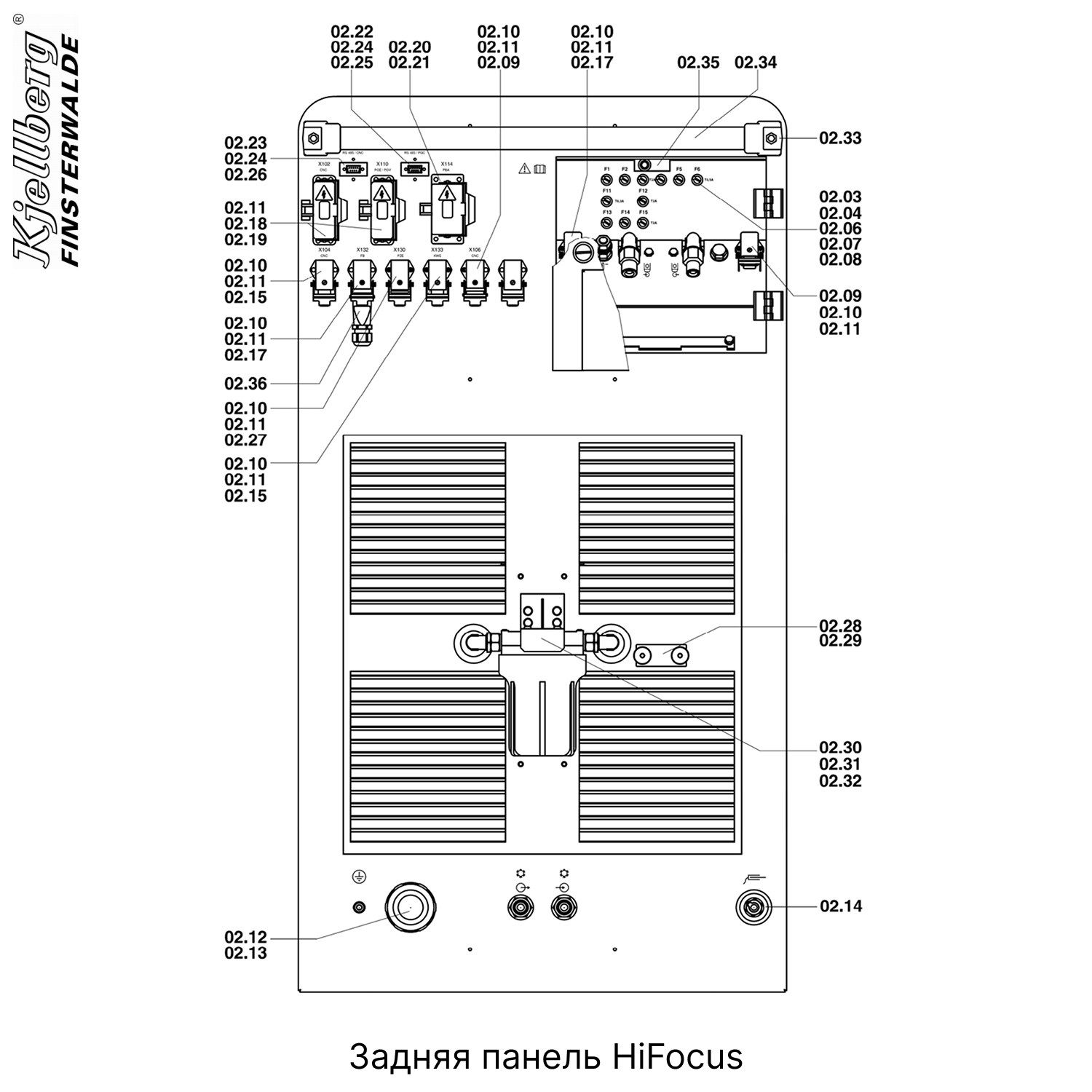

02.00.16.500.369Задняя стенка
02.03.10.189.300Держатель предохранителя (стеклянного) 500 В, 6,3X32 мм
02.04.10.189.302Колпачок для предохранителя (стеклянного) 6,3×32 мм
02.06.10.189.309Вставка предохранителя (стеклянного) T6,3A, 6,3×32мм, 440 В
02.07.10.189.305Вставка предохранителя (стеклянного) T 2A, 6,3×32 мм, 440 В
02.08.10.189.311Вставка предохранителя (стеклянного) T 0,5A 6,3×32 мм, 440 В
02.09.10.164.174Гнездовая вставка 7-полюсная +PE обжимное соединениеX121
02.10.10.164.200Нижняя часть корпуса из металла
02.11.10.164.201Гнездо с обжимными контактами 0,5-1,5 кв. мм, штампованное (X102,X110,X121,X132,X122)X104
02.12.10.603.008RРезьбовой кабельный ввод M63x1,5 27-48 мм, латуньX132, X122
02.13.10.603.017Гайка М 63×1,5, латуньX104
02.14023.763.000DIX TBE 35-70 (встр. гнездо)X104
02.15.10.164.065Гнездовая вставка 4-полюсная + PE резьбовое соединениеX132, X122
02.17.10.164.197Гнездовая вставка, 8-полюсная 42 В обжимное соединениеX132, X122
02.18.10.164.110Гнездовая вставка 25-полюсная, обжимное соединениеX102, X110
02.19.10.164.113Нижняя часть корпуса, 25-пол.+ защитная крышкаX102, X110
02.20.10.164.176Гнездовая вставка 10-полюсная, резьбовое соединениеX114
02.21.10.164.179Нижняя часть корпуса, открытая, с защитной крышкой(X114)
02.22.10.164.702Разъем SUB-D 9-пол./вставка/припаиваемыйX4.2
02.23.10.164.701Штекер 9-пол. SUB-D/вставка/припаиваемыйX4.1
02.24.10.164.704.1Крепежный болт SUB-D короткий 8мм
02.25.10.164.714Колпачок SUB-D для разъема красный
02.26.10.164.715Колпачок SUB-D для штекера синий
02.27.10.164.198Штекер 8-полюсный 42 В резьбовое соединениеX130
02.28.10.580.139Хомут Sp 542 PP
02.29.10.274.024Рифленая гайка М 6 DIN 466 оцинк.
02.30.10.639.575Корпус фильтра F5CL 3/8″ без выпуска воздуха
02.31.10.639.576Монтажный уголок F5/F10SL
02.32.10.639.577Сетчатый фильтрующий элемент тип SE (100my)
02.33.10.504.563Ручка рукоятки, ПА, черная
02.34.11.034.402.755Рукоятка 595lg 280i/360i
02.35.10.109.519Кнопка Z-15 GQ 250V/10A 1 переключательS4
02.36.11.822.204Перемычка 8-пол. (X132)X132

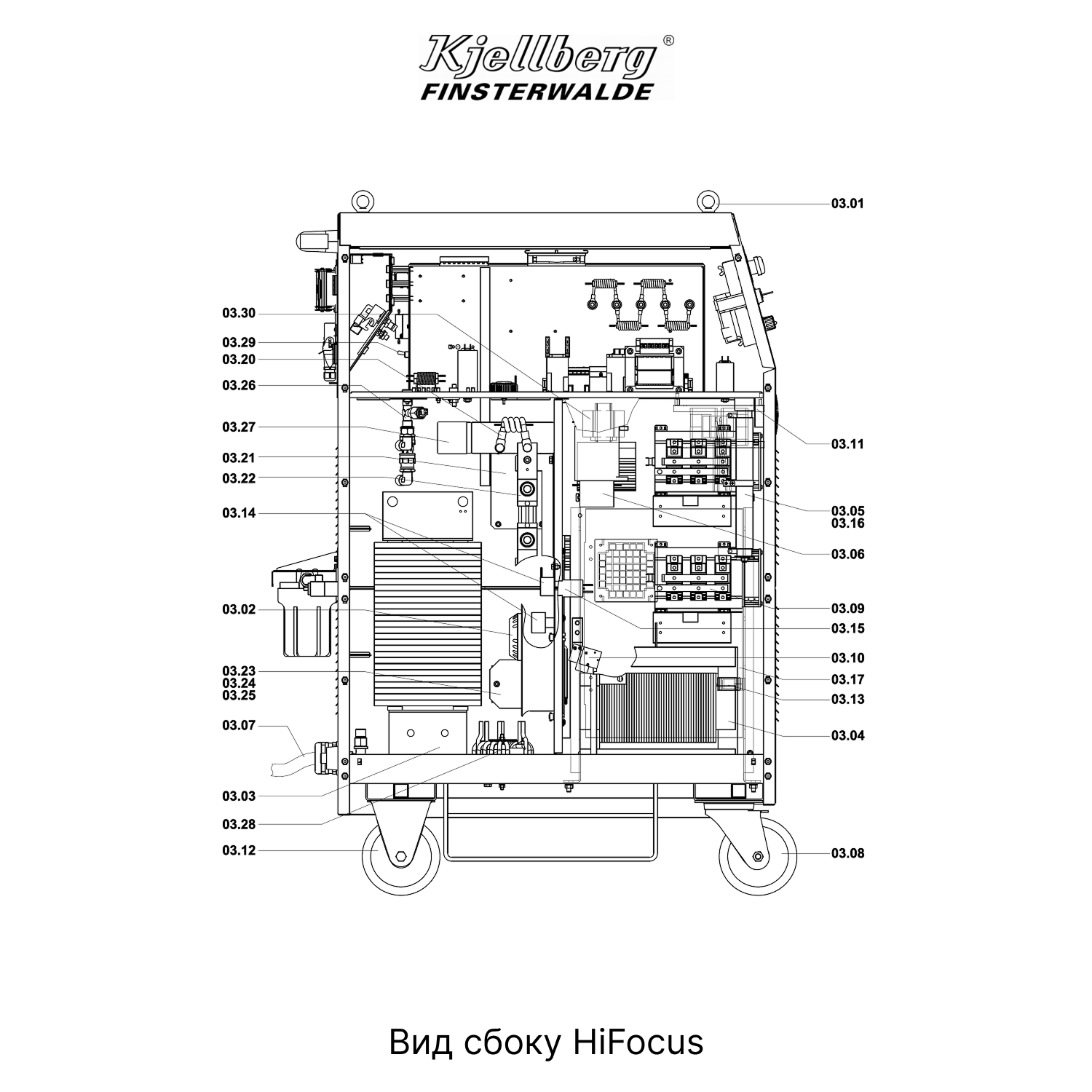

03.00.16.500.505Вид сбоку, слева
03.01.10.269.566Рым-болт C15E M 10 DIN 580/582 оцинк.
03.02.10.140.696Вентилятор со стеночным кольцом/защ. кожухом Dm 300M1
03.03.11.036.202.100Трансформатор FineFocus 800 в сбореT2
03.04.11.034.402.450Дроссель HiFocus 360iL2
03.05.10.129.104Постоянный резистор 6 Ом 5 А 400 Вт 29×300R2, R5
03.06.11.031.510.500Всасывающий дроссельL1
03.07.11.573.007.005Сетевой кабель 4х35кв. мм, 5 м, без штекера
03.08.10.502.246Направляющий ролик L-ALEV 160 K 160/50 350 кг
03.09.11.035.002.590Выпрямительная группа B6C 380/505-150
03.10.12.582.000Ветровой выключатель, справаS4
03.11.11.033.902.450ВЧ дроссель 80АL4
03.12.10.502.262Поворотный ролик B-ALEV 160 K 160/50 350 кг
03.13.10.184.763Защелкивающийся замок №A3 серия 40
03.14.10.190.031Фильтр 3x470n(275V)+10n(250V)
03.15671.100.008Конденсатор B — 8 мкФ М8
03.16.10.129.107Постоянный резистор 12 ОМ 5А 400Вт 29X300R1
03.17.11.412.002D2Мод инв. 3 плАЗ.80А (uni) с корп. 360i
03.18.11.034.402.460Реле токаK3
03.19.10.161.728.230Пневматический контактор B145 00 220-240 В, 50/60 ГцQ1
03.20.10.101.874Шунтирующий резистор 60 мВ/400 А форма BR6N
03.21.10.164.300Клемма защитного провода 35 кв. мм TS 35 малая
03.22.10.164.115Клемма защитного провода 35кв. мм 9700 А
03.23.10.164.114Блок клемм 35кв. мм 9700 А
03.24.11.034.402.360Измерительный блок охладителя 360i новыйP2
03.25.10.133.360Ph MKP 400,3 8,33 кВА 3×55,2 мкФ с колпаком
03.26.10.190.035Дроссель с кольцевым сердечником R102 3×1,5 мГн / 200 АL5
03.27.10.148.283Тумблер E-E 1-пол., толстый рычажок, плоский разъемS6
03.28.10.147.815Линейный защитный выключатель S203-B25F7

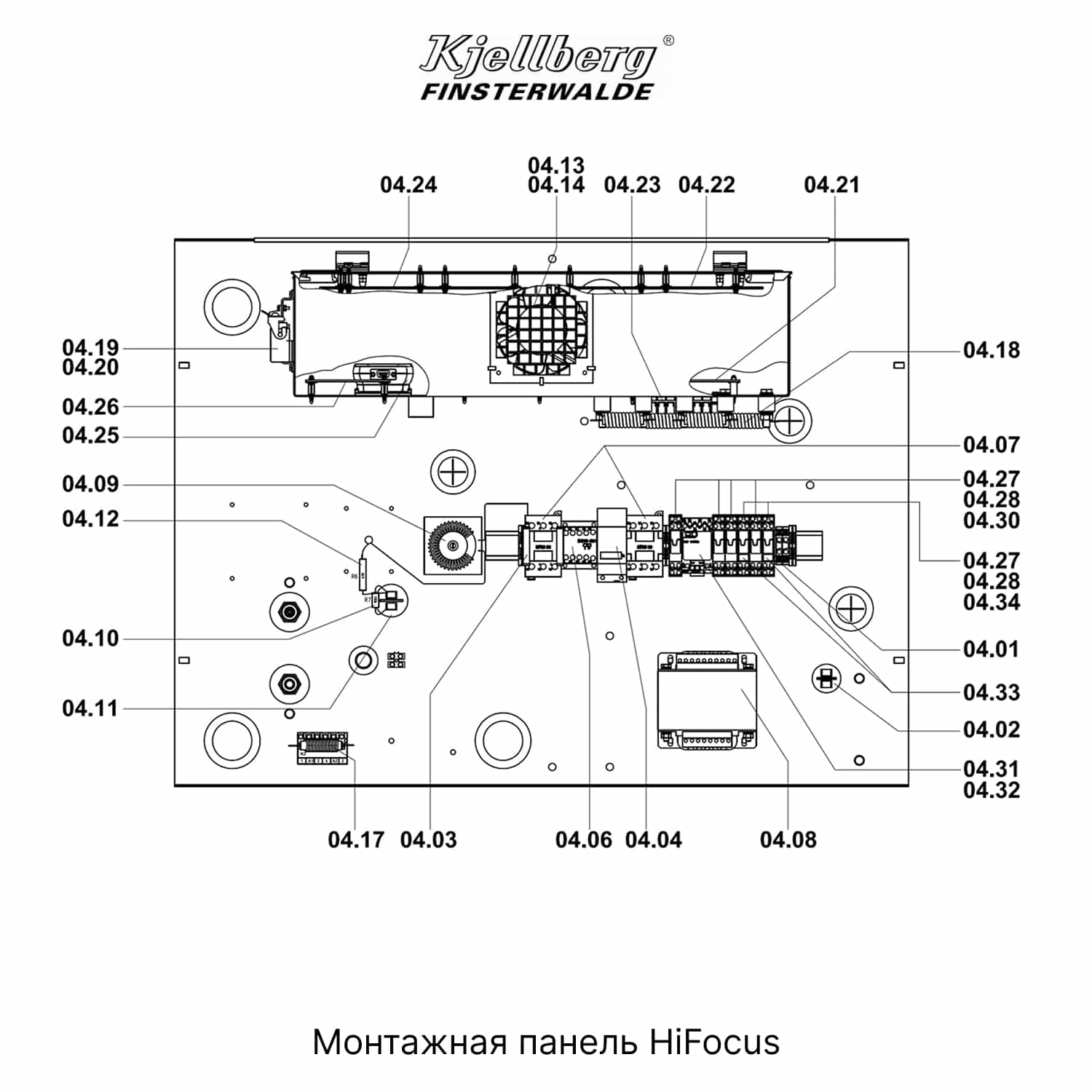

04.00.16.500.371Блок управления
04.01.10.164.189Блок клемм 10 кв.мм 9700АT3
04.02671.100.012Конденсатор 12 мкФ 400/450 В М8C4
04.03.10.161.703Вспомогательный контакт G481 02 для типа CF/BF (K4)
04.04.10.101.603Счетчик часов работы 24 В пер. т., 50/60 ГцP1
04.05.10.161.710.24Воздушный контактор BG0040A024 50/60 ГцK6
04.06.10.161.722.24Воздушный контактор BF25 10 A024 50/60ГцK4, K14
04.07.10.190.364Разделительный трансформатор 230/400/420/440/480/500 В-T1
04.08.10.190.029Помехоподавляющий дроссель 20 А, 100 мгнL3
04.09.10.201.031РЕЗИСТ. С ОКСИД. 100К 4,50 Вт 5% ТК 200R7
04.10671.100.025Конденсатор 25 мкФ 400 В М8C3
04.11.10.335.603РЕЗИСТ. КЕРАМ. 47R 7,00 Вт 5% ТК 200R6
04.12.10.535.603Вентилятор Boxer 119x119x25M4
04.13.10.140.724Фильтрующий мат 125 x 125 x 8 мм F100S
04.14.11.033.702.470Реле токаK2
04.15.11.033.702.460Реле токаK1, K7
04.16.10.164.170Гнездовая вставка 3-пол. + PE резьбовое соединениеX103
04.17.10.164.200.1Нижняя часть корпуса, исполнение из ПВХ(X103)
04.18.12.LP077786Печатная плата 077786A тиристорного управления HiFo 440i 400 ВA6
04.19.12.LP067101Печатная плата системы управления MR 2 / LP 067101 BA1
04.20.10.164.283Колодка плоского разъема 3×6,3×0,8 мм 8пX50
04.21.12.LP067203Печатная плата 067203 A адаптация HiFocus440iA2
04.22.16.003.945Конвертер RS-232 на RS-485 с гальва. развяз.A8
04.23.12.LP070320Печатная плата_070320_a блок_питания4 (280/360i)A10
04.24.10.110.467Патрон 95853 для реле, винтовое соединение(K12, K13)
04.25.10.110.469Хомут 095.71 для реле(K12, K13)
04.26.10.110.480Реле 24 В пер. т. КАТ.2 переключающих контакта 5 А, 250 ВАK5, K11
04.27.10.110.975Реле AZ1010-3C24VACK10
04.28.10.110.977Патрон 90.21 с винтовым зажимом 11-полюс.(K10)
04.29.10.110.519Шунтирующий диод, релейный цоколь 6-220 В пост. т.V1
04.30.10.110.461Реле 24 В пост. т. кат. 2 перекл. конт., 5 А, 250 В пер. тK16

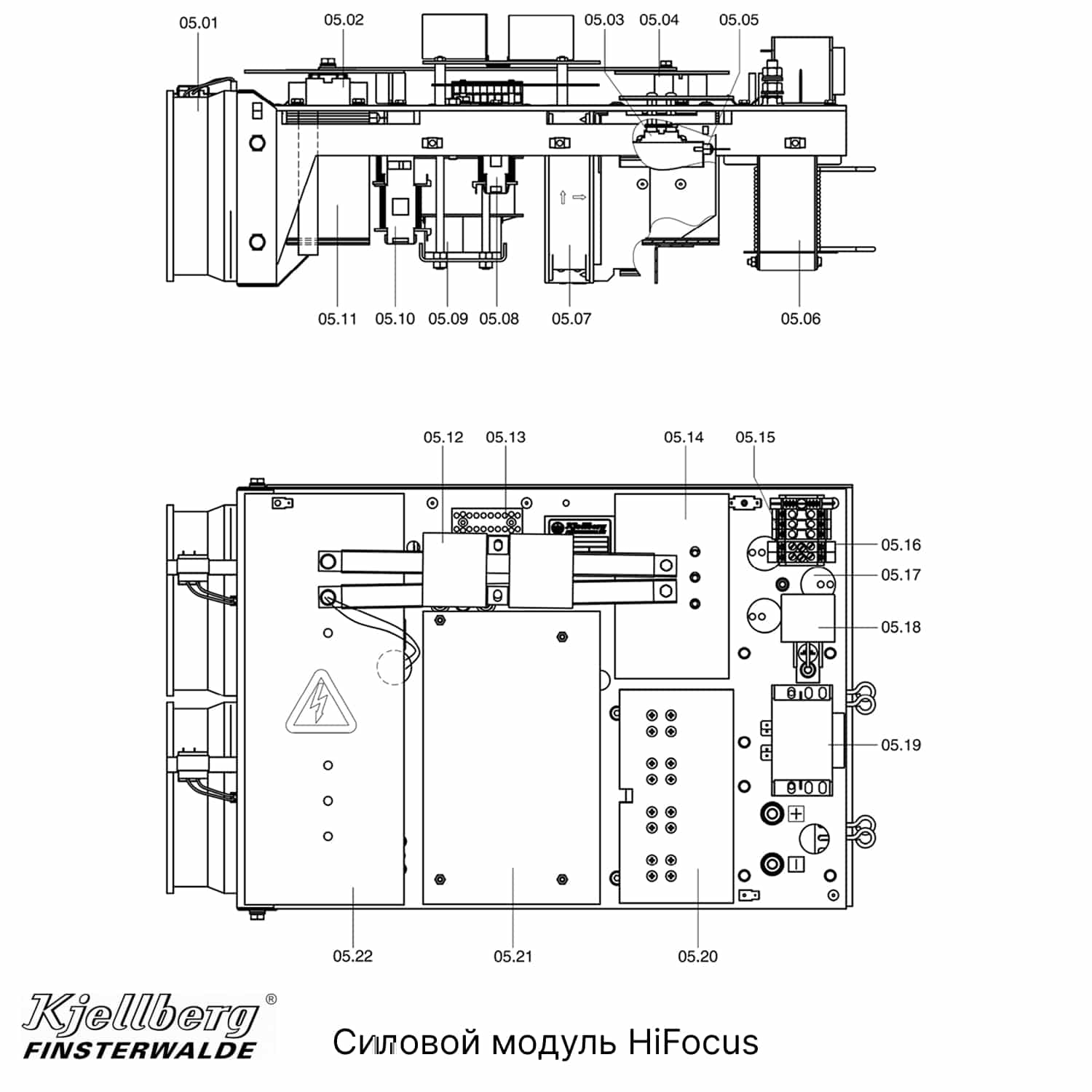

05.00.16.500.506Силовой модуль
05.01.10.535.601Вентилятор W2S130-AA03-44 со штекером, диам. 150M1,M2
05.02.10.100.042Модуль IGBT FF100R12KS4Tr1-Tr4
05.03.10.105.846Модуль DSEP 2X91-06 A FRED MiniblockV1-V4
05.04.10.105.868Модуль SKD 62/16B1
05.05.10.123.261Терморезистор PTC 60°C B59801-C60 резьб.PTC
05.06.11.412.002.450Модуль дросселя 80 АL4
05.07.10.535.605Вентилятор Boxer 135X135X38 230VAC 50/60M3
05.08.11.412.002.490Дроссель L3 (модуль)L3
05.09.11.412.002.100Модуль трансформатора, плазма 80 А (также HiFo 360i)T1
05.10.11.412.002.480Дроссель L2 (модуль)L2
05.11.11.412.002.470Дроссель L1 (модуль)L1
05.12.10.132.937Конденсатор 9 мкФ 10% 700 В пост. т., STYLE SPC1
05.13.10.164.097Клеммная колодка 2,5 кв.мм / 8 пол. с DSX3
05.14.12.LP068311LP_068311_I E-INLEA2
05.15.10.164.189Блок клемм 10 кв.мм 9700А
05.16.10.164.190Клемма защитного провода 10 кв.мм 9700А
05.17.10.190.032Дроссель с кольцевым сердечником R63 3x3mH/40A/6kw.ммL6
05.18.10.190.031Фильтр 3x470n(275V)+10n(250V)A1
05.19.10.190.021Сетевой трансформатор 400В/42В 0,8А, 50/60 ГцT2
05.20.12.LP068320LP_068320_b A-INLEA4
05.21.12.LP067000LP_067000_zb INST2A5
05.22.12.LP068210LP_068210_c IGBT-INLEA3
10.00.16.500.561Специальные параметры напряжения — Другие запасные детали
20.00.11.034.308HiFocus 280i 440 B/60 Гц
21.04.10.145.012Кулачковый выключатель P221-61111-R001DS1
23.03.11.034.408.100Трансформатор HiFocus 360i 440 B/60 ГцT2
23.27.10.133.362Ph MKP 525 B 12,5 кВА 50 Гц C EWC2
30.00.11.034.3010HiFocus 280i 415 B/50 Гц
33.03.11.034.4010.100Трансформатор HiFocus 360i 415 B/50 ГцT2
40.00.11.034.3011HiFocus 280i 380 B/60 Гц
43.03.11.036.1111100Трансформатор FineFocus 800 в сборе 380 B/50-60 ГцT2
50.00.11.034.307HiFocus 280i 380 B/50 Гц
53.03.11.036.1111100Трансформатор FineFocus 800 в сборе 380 B/50-60 ГцT2

Характеристики

Наименование

Запчасти KJELLBERG HiFocus 280i

Серия

HiFocus

Источник

HiFocus 280i

Артикул

11.034.302
