Описание
Однослойные сопла чаще всего применяются для резки нержавеющей стали, алюминиевых сплавов, меди — там, где требуется концентрированный поток газа и эффективный выдув расплава. Вспомогательный газ обычно — азот или воздух.
Однослойное сопло имеет один контур подачи газа и одно выходное отверстие. Это обеспечивает более прямой поток и меньшее рассеивание газа.
Что это дает:
- получить более концентрированную струю
- лучше выдувать расплав
- эффективнее работать на высоком давлении азота
В данной карточке представлены сопла с одинаковой конструкцией, но с разным диаметром выходного отверстия — от 0,8 мм до 5,0 мм
Общие технические параметры для всех артикулов в этой карточке

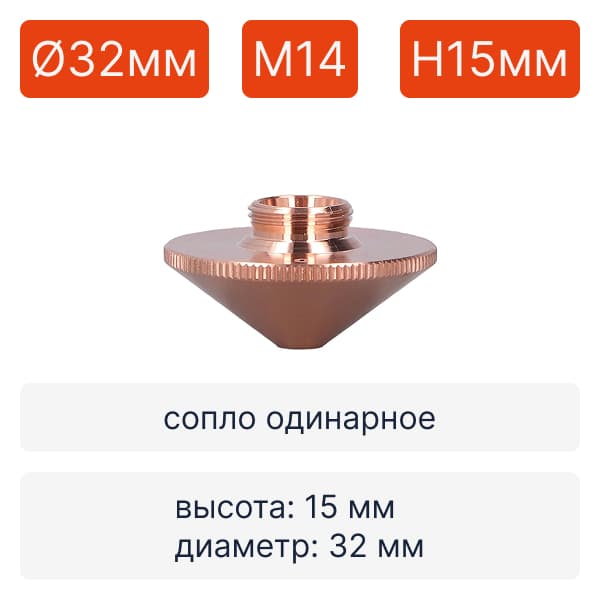

| Бренд | Raytools |
| Тип | Одинарное |

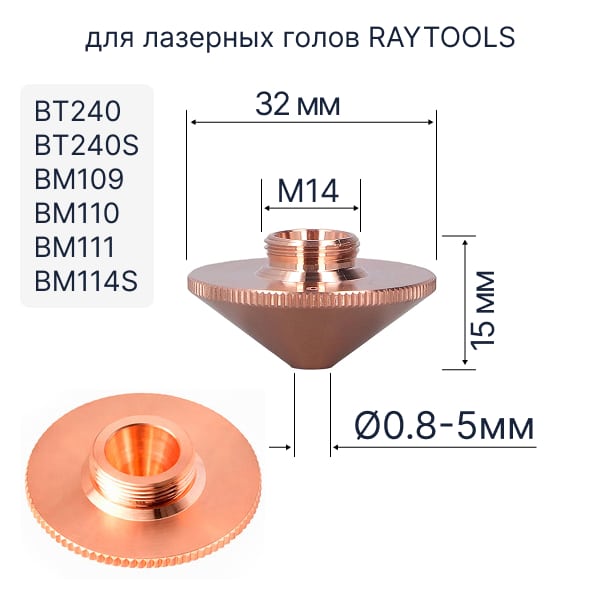

| Внешний диаметр | 32 мм |
| Резьба | M14 |
| Высота | 15 мм |
| Материал | Медь |
Выберите нужный артикул в зависимости от материала, толщины заготовки и требуемого качества реза. Ориентируйтесь на информацию в таблице и общие рекомендации. Диаметр внутреннего отверстия напрямую влияет на плотность газового потока, максимальную толщину реза и качество кромки. Ниже — практические рекомендации для подбора.
Чем больше диаметр отверстия сопла, тем:
- выше расход газа
- лучше продувка при резке толстого металла
- выше допустимая мощность и скорость резки
При этом маленькие диаметры обеспечивают:
- более тонкий и точный рез
- меньшую ширину реза
- аккуратную обработку тонких материалов

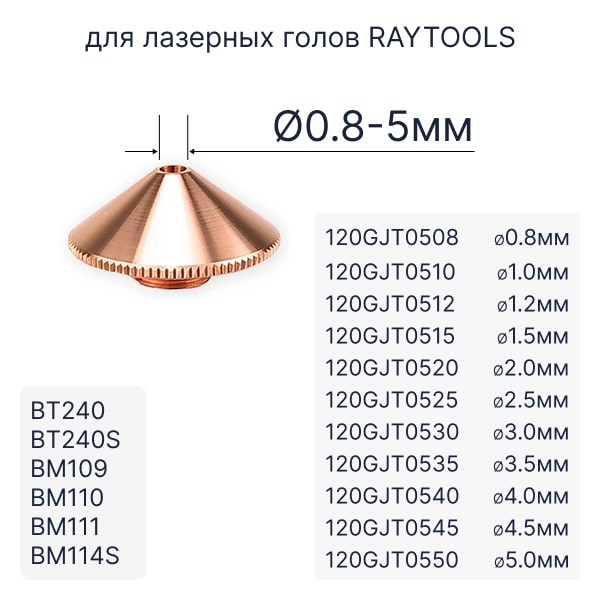

| Ø | артикул | рекомендуемое применение |
| 0,8 мм | 120GJT0508 | Тонколистовой металл, высокая точность резки, минимальная ширина реза. Подходит для нержавеющей стали и тонкой углеродистой стали до ~1 мм. |
| 1,0 мм | 120GJT0510 | Точная резка тонких металлов с хорошей скоростью. Универсальный вариант для тонкой нержавейки и оцинкованной стали. |
| 1,2 мм | 120GJT0512 | Один из самых популярных диаметров для повседневной резки. Подходит для тонких и средних толщин металла. |
| 1,5 мм | 120GJT0515 | Универсальное сопло для стабильной резки углеродистой и нержавеющей стали средней толщины. Хороший баланс качества и скорости. |
| 2,0 мм | 120GJT0520 | Для более высокой скорости резки и работы с металлом средней толщины. Часто используется при резке черной стали кислородом. |
| 2,5 мм | 120GJT0525 | Рекомендуется для толстого металла и повышенного расхода газа. Обеспечивает стабильный поток при интенсивной резке. |
| 3,0 мм | 120GJT0530 | Для резки толстолистовой стали на высоких мощностях лазера. Подходит для задач, где важна производительность. |
| 3,5 мм | 120GJT0535 | Используется при резке толстого металла с повышенным давлением вспомогательного газа. Хорошо работает на мощных станках. |
| 4,0 мм | 120GJT0540 | Для тяжелых режимов резки и большой толщины металла. Оптимально для высокомощных лазерных источников. |
| 4,5 мм | 120GJT0545 | Применяется для резки очень толстых металлов и работы на максимальной производительности оборудования. |
| 5,0 мм | 120GJT0550 | Максимальный диаметр для мощных лазерных комплексов и толстолистового металла. Обеспечивает усиленный поток газа и стабильность процесса. |
- Частота замены: при появлении визуального износа кромки отверстия (овальность, нагар, изменение цвета покрытия)
- Важно: перед установкой проверьте чистоту резьбы и соосность держателя. Используйте только оригинальные или сертифицированные уплотнительные кольца
