Описание
Двуслойные сопла, по сравнению с однослойными, отличаются высокой скоростью газа, в данном случае это кислород. Оптимальны для работы с углеродистой сталью.
Конструкция двухслойного сопла представляет собой два концентрических канала. Внешний канал обеспечивает стабилизированный поток режущего газа, внутренний — прохождение лазерного луча без искажений
Сопло изготовлено из меди марки T2 — оригинальный материал, используемый Raytools для обеспечения максимальной теплопроводности и точности реза
- Медь T2 + хром — оптимальное сочетание: высокая теплопроводность меди отводит тепло от зоны реза, а хромированное покрытие защищает от износа и брызг расплава
- Точная геометрия (допуск ±0.01 мм) – исключает биение луча, гарантирует ровный рез без заусенцев
- Стабильный газопоток – двойная конструкция выравнивает давление, снижая расход газа до 15% при сохранении скорости

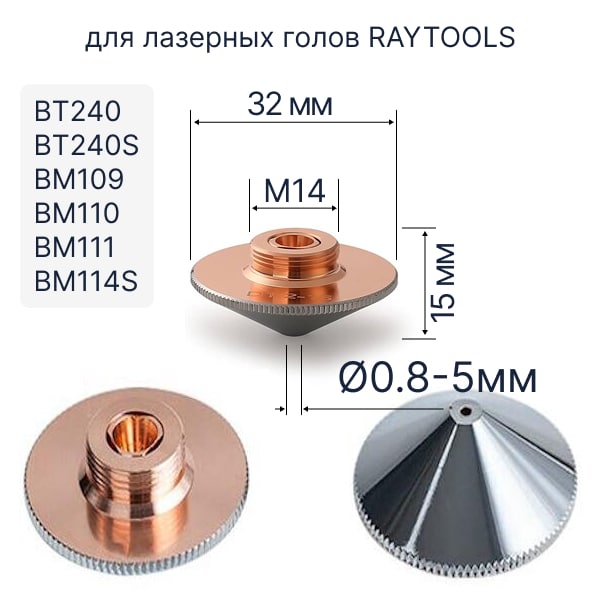

- Широкая совместимость – подходит для головок Raytools BM111, BM114S, BT240S, а также для станков BODOR, Bodor, IPG, Maxphotonics с посадкой M14

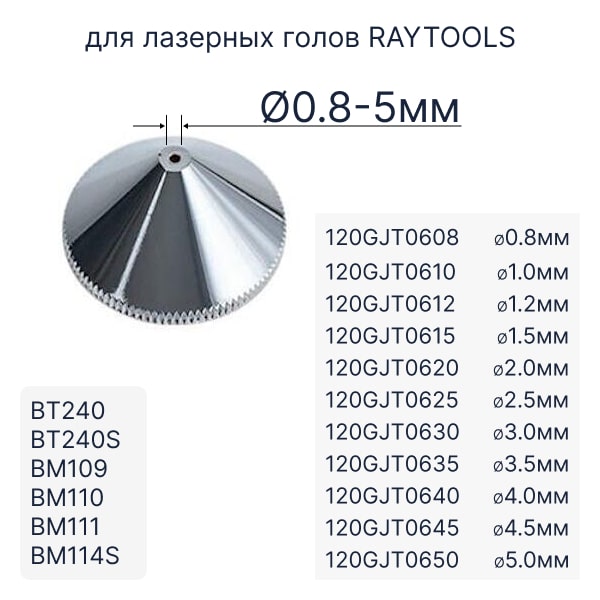

В данной карточке представлены сопла с одинаковой конструкцией и покрытием, но с разным диаметром выходного отверстия — от 0,8 мм до 5,0 мм. Выберите нужный артикул в зависимости от материала, толщины заготовки и требуемого качества реза.

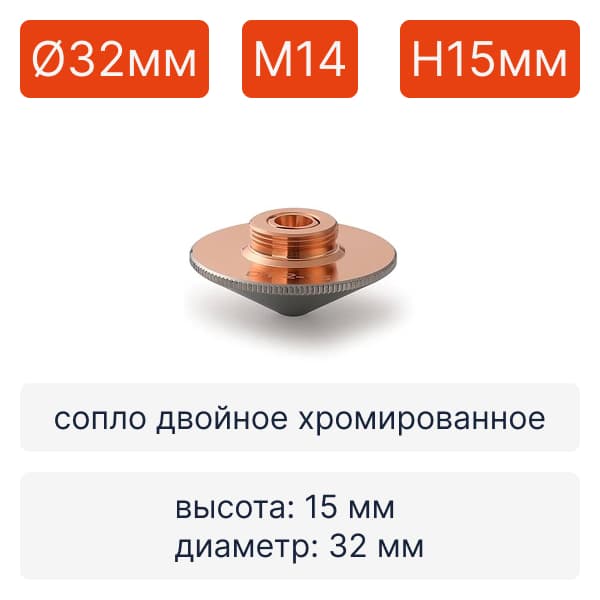

Общие технические параметры для всех артикулов в этой карточке
| Бренд | Raytools |
| Тип | Двойное |
| Внешний диаметр | 32 мм |
| Резьба | M14 |
| Высота | 15 мм |
| Материал | Медь |
| Покрытие | Хром |
Диаметр внутреннего отверстия напрямую влияет на плотность газового потока, максимальную толщину реза и качество кромки. Ниже — практические рекомендации для подбора
| Ø | применение | материал | газ | почему этот Ø |
0,8–1,2 мм | Тонкая высокоточная резка | Сталь 0,3–2 мм, нержавейка 0,3–1 мм | N₂, O₂, воздух | Узкий поток = высокая плотность энергии, минимальная зона термовлияния, чистая кромка |
1,5–2,0 мм | Универсальная резка | Сталь 1–6 мм, нержавейка 1–4 мм, алюминий 1–3 мм | O₂, N₂, воздух | Баланс скорости и качества: подходит для большинства повседневных задач |
2,5–3,0 мм | Резка средних толщин | Сталь 4–12 мм, нержавейка 3–8 мм | O₂ (сталь), N₂ (нерж.) | Увеличенный поток газа эффективно удаляет расплав, снижает риск пригара |
3,5–4,0 мм | Толстые материалы, кислородная резка | Сталь 8–20 мм | O₂ | Мощный газовый поток выдувает расплав из глубокого реза, предотвращает залипание окалины |
4,5–5,0 мм | Максимальная толщина, черновая резка | Сталь 12–25 мм (кислород) | O₂ | Максимальный расход газа для интенсивного выдува; допускается повышенная шероховатость кромки |
- Частота замены: при появлении визуального износа кромки отверстия (овальность, нагар, изменение цвета покрытия)
- Важно: перед установкой проверьте чистоту резьбы и соосность держателя. Используйте только оригинальные или сертифицированные уплотнительные кольца
