Описание

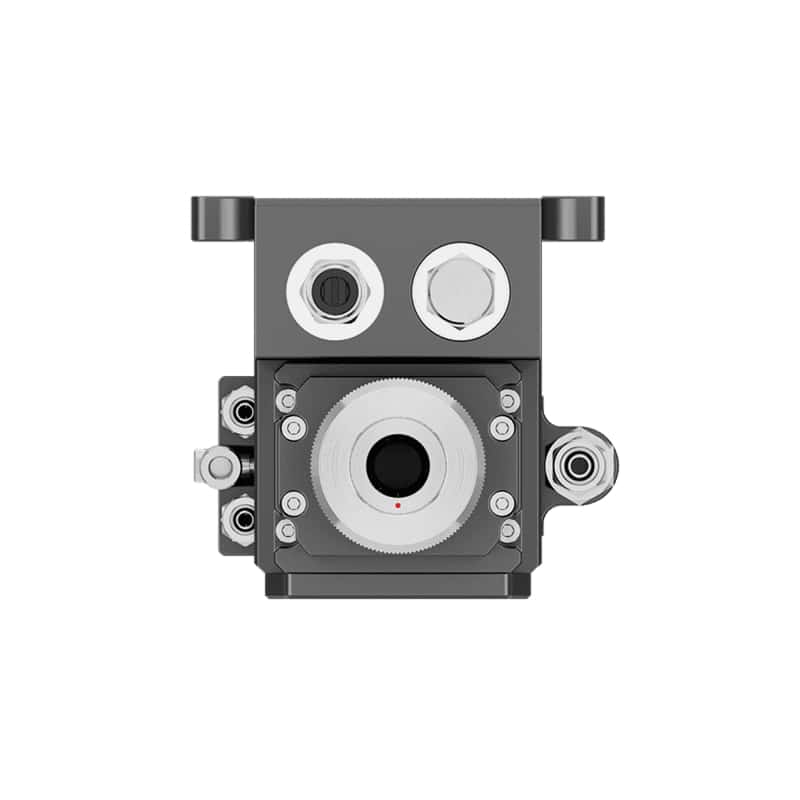

Лазерные головы BOCI серии BLT 3 — это экономичное, легкое и надежное решение, оснащенное передовыми интеллектуальными датчиками для мониторинга в реальном времени, быстрой диагностики и мгновенных предупреждений, идеально подходящее для лазерной резки средней и низкой мощности.
Основные преимущества
- Интеллектуальный мониторинг — контроль температуры защитных линз, мониторинг рассеянного света и состояния оптики с обратной связью в реальном времен
- Быстрая автоматическая фокусировка — диапазон ±50 мм, ускорение 7,5 м/с² (по паспорту BOCI)
- Защита от столкновений — антиколлизийный винт и ёмкостный сенсор для оптимизации процесса резки

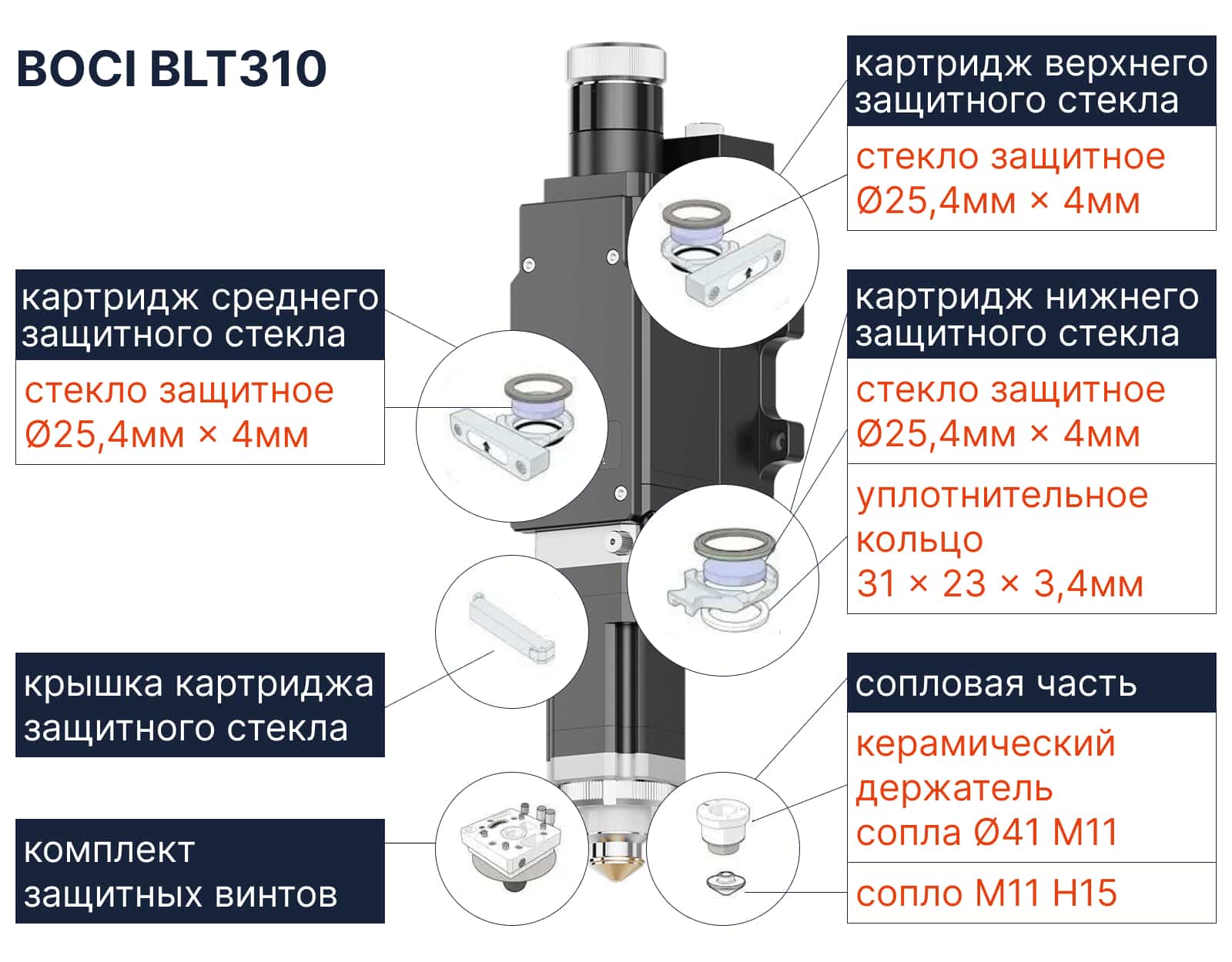

- Простое обслуживание — верхняя и нижняя защитные линзы установлены в выдвижных кассетах, благодаря чему замена происходит без разборки головы
- Двойная нижняя защита — две нижние защитные линзы увеличивают ресурс оптики и защищают фокусирующую линзу
- Универсальная совместимость — волоконные интерфейсы QBH/EOC, совместимость с Trumpf LLK-Q и IPG HLC-8/LC-8
- Работа с любыми системами управления — шинная схема (Hypcut + BCS210E) и нешинная (CypCut + BCL4500A)
- 4 LED-индикатора состояния — питание, мотор, связь, датчики: оператор мгновенно видит неисправность
Технические характеристики
| Мощность лазера | до 4 кВт |
| Длина волны | 1030–1090 нм |
| Коллимационная линза (CL) | 100 мм |
| Фокусная линза (FL) | 150 мм |
| Увеличение пятна (M) | 1.5 |
| Диапазон автофокуса | ±50 мм |
| Числовая апертура (NA) | макс. 0.13 (при Fc100) |
| Центровка луча | ±1.5 мм |
| Ускорение фокусировки | 7.5 м/с² |
| Волоконный интерфейс | QBH / EOC |
| Режущий газ | ø10, до 25 бар (2.5 МПа) |
| Охлаждение сопла | ø6, до 5 бар |
| Водяное охлаждение | ø8, до 5 бар, от 2.0 л/мин |
| Рабочая температура | +5…+55 °C |
| Габариты | 405 × 119 мм |
| Вес | ≈ 4.5 кг |

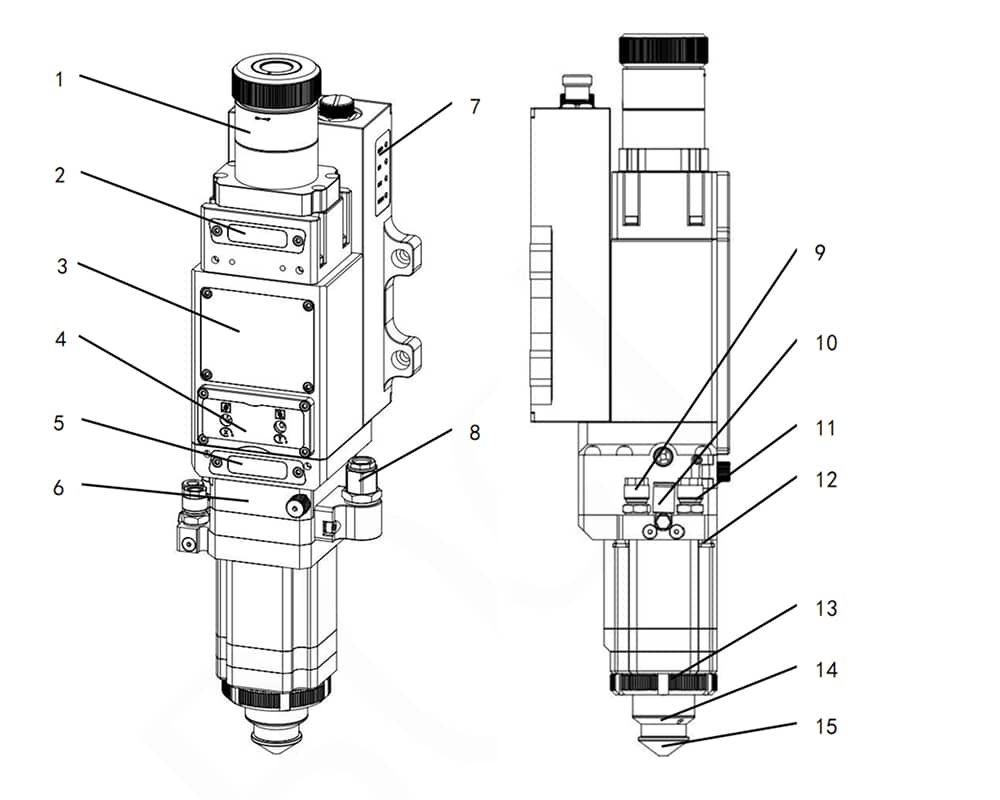

Структура головы
- 1 — Интерфейс подключения оптоволокна
- 2 — Верхнее защитное стекло (линза)
- 3 — Блок коллимации (коллиматор)
- 4 — Блок фокусировки
- 5 — Второе нижнее защитное стекло (линза)
- 6 — Первое нижнее защитное стекло (линза)
- 7 — Рабочий индикатор (светодиодная панель состояния)
- 8 — Разъем для подачи режущего газа
- 9 — Выход охлаждающей воды (слив)
- 10 — Вход газа для охлаждения сопла
- 11 — Вход охлаждающей воды (подача)
- 12 — Противоударный винт (разрывной винт защиты от столкновений)
- 13 — Стопорное кольцо керамической части
- 14 — Керамическая часть (керамический держатель сопла)
- 15 — Сопло
