Описание

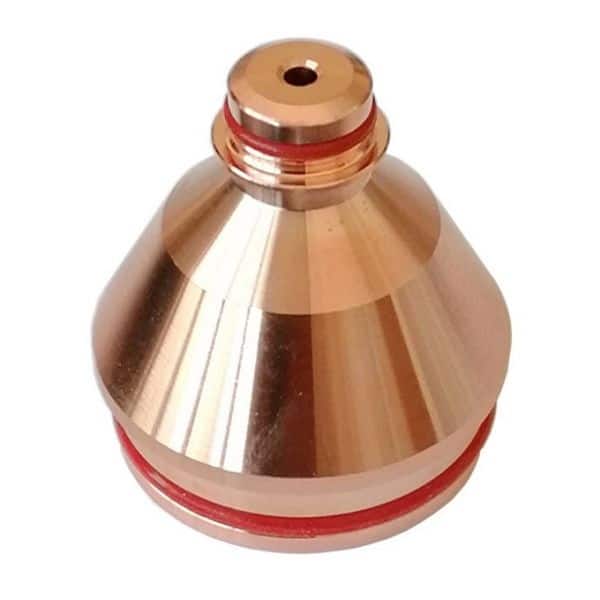

Сопло HY02428 обеспечивает стабильный диаметр дуги, что сводит к минимуму образование грата (шлака) на кромках заготовок. Продуманная геометрия внутреннего канала сопла снижает износ выходного отверстия от воздействия плазменного потока. Деталь работает в единой связке с электродом HY02211, вихревым кольцом (завихрителем) HY02301 и внутренним защитным колпаком HY02501
Основные характеристики
| Совместимость с источником | HUAYUAN WELDER LGK-300HD |
| Номинальный ток резки | 300 Ампер |
| Рабочее давление газа | Регулируемое от 0.47 МПа до 0.60 МПа (в зависимости от толщины раскраиваемого материала) |
| Диапазон толщин металла | От 8 мм до 50 мм |
| Особенности пробивки | Бесконтактная пробивка листа по программе ЧПУ выполняется для толщин до 32 мм включительно (высота пробивки от 6 до 12 мм, время от 0.5 до 2.5 секунд). Листы толщиной от 35 до 50 мм требуют старта процесса и вырезания строго с края во избежание разрушения сопла брызгами |
| Оригинальная совместимость в узле | HY02211 катод HY02301 завихритель/диффузор HY02501 внутренний защитный колпачок HY02601 внешний защитный колпачок HY02701 защитный экран HY02711 защитный кожух |
Назначение
- Сужение и стабилизация плазменной дуги, обеспечение идеальной геометрии факела для перпендикулярного реза без наплывов.
Материал изготовления
- Высококачественный медный сплав с высокой теплопроводностью для стойкости к термическим деформациям
Контроль износа
- Срок службы сопла зависит от влажности сжатого воздуха, высоты пробивки листа и стабильности тока. Износ этой детали напрямую ухудшает геометрию плазменной дуги, что приводит к появлению косины реза, обильного грата на кромках металла и браку готовых изделий, а в критических случаях — к выгоранию дорогостоящего электрода. Проверять сопло необходимо ежедневно визуальным осмотром: если выходное отверстие потеряло идеальную округлость, на краях появились оплавления, а глубина выгорания гафниевой вставки парного электрода превысила 1.5–2 мм, деталь подлежит немедленной замене.
