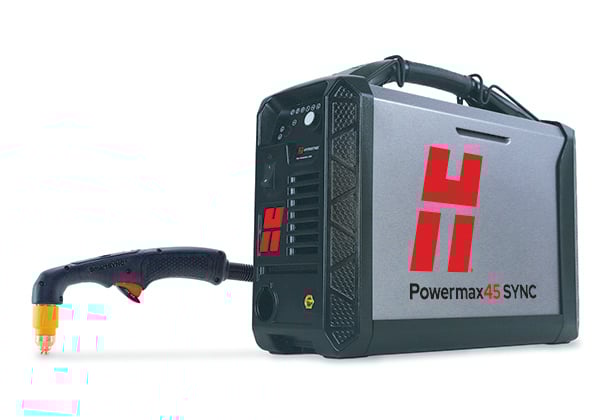

Описание
Применение
- Контактная резка
При резке резак перемещается прямо по поверхности заготовки - Резка мелких деталей
Узкий разрез при минимальных образовании окалины и площади термического воздействия - Строжка с максимальной чувствительностью
Снятие металла с высокой точностью, небольшие профили строжки и несложные операции оплавления металла - Строжка с максимальным снятием
Для строжки с максимальным съемом металла, получения глубоких профилей строжки и выполнения операций оплавления металла с максимальной интенсивностью - Механизированная резка
Автоматизированная резка в портативном варианте и резка на столе - Маркировка
Выполнение задиров, маркировка деталей, расположений отверстий и сварных швов
Преимущества
Рационализация рабочего процесса и повышение производительности
- Более простое управление системой сводит к минимуму время и расходы на обучение и поиск и устранение неисправностей.
- Сокращение времени простоя во время замены расходных деталей и устранение расходов, связанных с преждевременной утилизацией расходных деталей.
- Данные об использовании неразъемно-комплектного набора расходных деталей предоставляют ценные сведения, позволяющие улучшить качество резки и управление расходными деталями.
Непревзойденная надежность
- Резаки SmartSYNC рассчитаны на работу в особо трудных промышленных условиях.
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака.
- Меньше простоев в работе благодаря самой высокой в отрасли надежности резаков.
Удобство использования
- Неразъемно-комплектные наборы расходных деталей легко распределить по видам выполняемых работ благодаря четкой лазерной и цветовой маркировке, что позволяет избежать путаницы с деталями.
- Резаки SmartSYNC и неразъемно-комплектные наборы расходных деталей оснащены функцией RFID, позволяющей автоматически задавать правильную силу тока и режим работы, избегая ошибок при настройке.
- Функция определения окончания срока службы расходных деталей позволяет точно знать о том, когда следует заменить неразъемно-комплектный набор расходных деталей.
- Оператор устает меньше при использовании ручных резаков благодаря новому гибкому проводу. Провод столь же надежен, как наши предыдущие модели проводов с оболочкой. Данный провод будет применяться также на роботизированных резаках.
Максимально возможная производительность
- Благодаря взаимозаменяемости резаков и неразъемно-комплектных наборов расходных деталей, применяющихся для многочисленных типов резки и строжки, вы сможете выполнять самые разные виды работ.
- Оптимизированная конструкция неразъемно-комплектного набора расходных деталей увеличивает в два раза срок службы расходных деталей при ручной резке и обеспечивает повышенное качество резки в течение срока службы расходных деталей при использовании в установках для механизированной резки (по сравнению со стандартными расходными деталями).
- Средства управления ручного резака позволяют экономить время благодаря тому, что оператор может регулировать силу тока в ходе работы, заменять неразъемно-комплектные наборы расходных деталей и переходить на другие виды работ без необходимости лишний раз подходить к источнику тока.
Операционные данные
Толщина резки
| Толщина | Толщина | Скорость резки |
|---|---|---|
| Рекомендуемая | 16 мм (5/8″) | 500 мм/мин (20 дюйм./мин.) |
| Предельная (ручная резка) | 29 мм (1-1/8″) | 125 мм/мин (5 дюйм./мин.) |
| Прожиг* | 12 мм (1/2″) |
*Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.
Строжка с максимальным съемом
| Толщина | Скорость съема металла | Профиль кромки |
|---|---|---|
| Типичная строжка | 3,4 кг (7,5 фунта) в час | 3,2 мм (Г) x 6,8 мм (Ш) (0,12″ (Г) x 0,26″ (Ш)) |
Технические характеристики
| Значения входного напряжения | CSA 200–240 В, 1-ф., 50/60 Гц 480 В, 3-ф., 50/60 Гц 480 В, 3-ф., 10 А при 6,9 кВт
CE 230 В, 1-ф., 50/60 Гц 400 В, 3-ф., 50/60 Гц |
|---|---|
| Выходная мощность (кВт) | 6,9 кВт |
| Входной ток | CSA 200-240 В, 1-ф., 39/32 А при 6,5 кВт
CE 230 В, 1-ф., 33 А 400 В, 3-ф., 10 А |
| Выходной ток | 9–45 А |
| Номинальное выходное напряжение | 155 В пост. тока |
| Рабочий цикл при 104 °F | CSA 50 % при 45 А, 200–240 В, 1-ф. 60 % при 41 А, 200–240 В, 1-ф. 100 % при 32 А, 200–240 В, 1-ф. 50 % при 45 А, 480 В, 3-ф. 60 % при 41 А, 480 В, 3-ф. 100 % при 32 А, 480 В, 3-ф.
CE 50 % при 45 А, 230 В, 1-ф. 60 % при 41 А, 230 В, 1-ф. 100 % при 32 А, 230 В, 1-ф. 50 % при 45 А, 400 В, 3-ф. 60 % при 41 А, 400 В, 3-ф. 100 % при 32 А, 400 В, 3-ф. |
| Напряжение холостого хода | CSA 275 В пост. тока 200-240 В 275 В пост. тока 480 В
CE 265 В пост. тока 400 В |
| Размеры с ручками | 442 мм (Г); 173 мм (Ш); 357 мм (В) (17,4″ (Г); 6,8″ (Ш); 14,1″ (В)) |
| Масса с резаком с проводом длиной 6,1 м (20′) | CSA 14 кг (31 фунт)
CE 15 кг (33 фунта) |
| Источник газа | Резка: воздух (чистый, сухой, обезжиренный), азот, F5 Строжка: воздух (чистый, сухой, обезжиренный), азот, F5 Маркировка: воздух (чистый, сухой, обезжиренный) |
| Рекомендуемые скорость потока и давление газа на входе | 188 л/мин при 5,9 бара (400 станд. куб. фут/час при 85 фунт/кв. дюйм)
|
| Длина входящего силового кабеля | 3 м (10′) |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
| Требования к приводу двигателя | 12.5 кВА (10 кВт) для полного вывода 45 А |
| Электрический КПД | 90 % |
