Описание

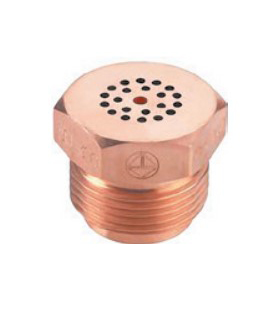

Cопло MESSER Prestocut DFP-PM для резки толстого металла с внутренним/внешним смешиванием /плоское уплотнение.
К резаку MESSER PRESTOCUT F651/F655.
| Наименование | DFP 18-PM | DFP 26-PM | DFP 33-PM | DFP 36-PM |
| Горючий газ пропан | ||||
| Толщина материала [мм] | 50-300 | 50-400 | 50-500 | 50-500 |
| Подогревающий кислород [бар] | 1,5 – 1,8 | 1,5 – 1,8 | 1,5 – 1,8 | 1,5 – 1,8 |
| Режущий кислород [бар] | 18-20 | 14-16 | 12-14 | 10-11 |
| Горючий газ [бар] | 0,5 | 0,5 | 0,5 | 0,5 |
| Расстояние до сопла [мм] | 120-150 | 120-150 | 120-150 | 120-150 |
| Скорость резки [мм/мин] | 590-160 | 590-80 | 590-40 | 590-40 |
| Ширина реза [мм] | 5-7 | 7-10 | 7-12 | 7-12 |
| Общее потребление кислорода | 40 | 52 | 52 | 52 |
| Потребление горючего газа [м³/ч] | 2-4 | 2-5 | 2-6 | 2-6 |
| Наименование | DFP 18-PM | DFP 26-PM | DFP 33-PM | DFP 36-PM |
| Горючий газ метан (природный газ) | ||||
| Толщина материала [мм] | 50-300 | 50-400 | 50-500 | 50-500 |
| Подогревающий кислород [бар] | 1,5 – 1,8 | 1,5 – 1,8 | 1,5 – 1,8 | 1,5 – 1,8 |
| Режущий кислород [бар] | 18-20 | 14-16 | 12-14 | 10-11 |
| Горючий газ [бар] | 1,1 | 1,1 | 1,1 | 1,1 |
| Расстояние до сопла [мм] | 120-150 | 120-150 | 120-150 | 120-150 |
| Скорость резки [мм/мин] | 590-160 | 590-80 | 590-40 | 590-40 |
| Ширина реза [мм] | 5-7 | 7-10 | 7-12 | 7-12 |
| Общее потребление кислорода | 40 | 52 | 52 | 52 |
| Потребление горючего газа [м³/ч] | 6-10 | 6-12 | 6-16 | 6-16 |
В таблице приведены ориентировочные показатели, достигаемые при использовании кислорода 99,5% степени чистоты и нелегированной стали с содержанием углерода до 0,3%. Указанные параметры давления являются параметрами избыточного давления, измеренного на входе горелки.
Безупречная резка деталей без усадочных раковин и трещин может быть достигнута лишь при использовании чистых сопел. Указанные показатели скорости резки действительны при холодной резке, в процессе горячей резки они увеличиваются в соответствии с параметрами температуры. Показатели потребления горючих газов соответствуют стандарту DIN 1343.
