Описание

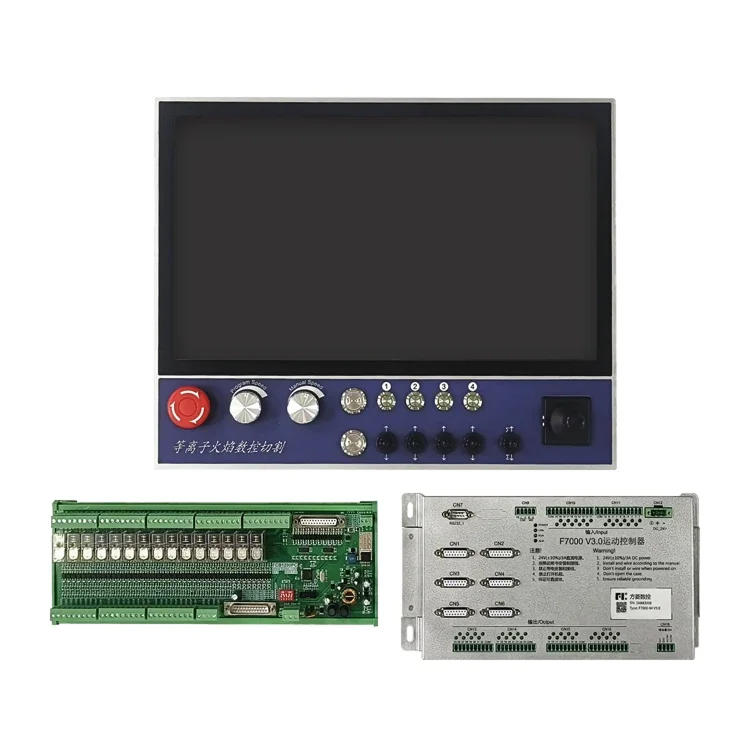

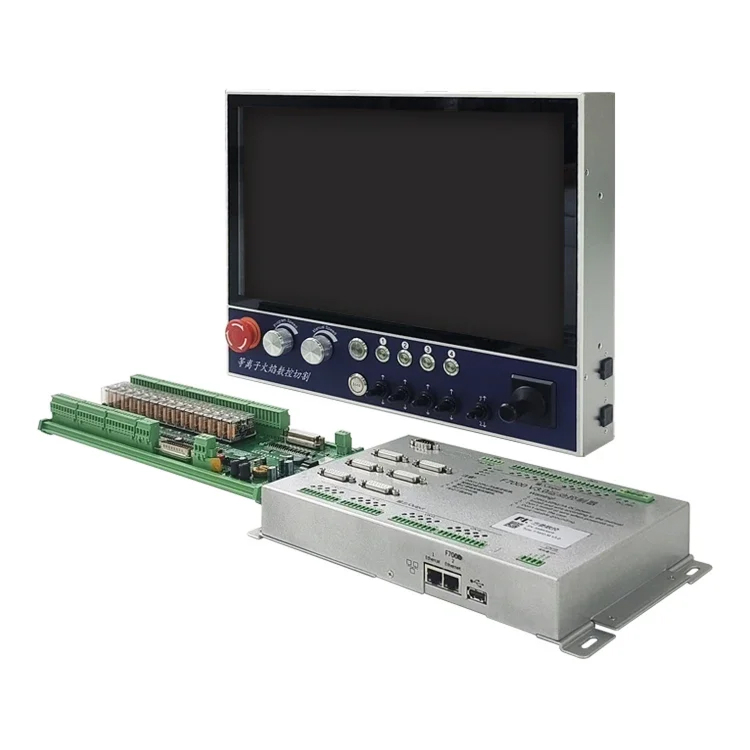

Система ЧПУ серии F7600 сочетает в себе преимущества таких серий ЧПУ, как F2000, F3000, F5000; и с более полными функциями, увеличенной производительностью и простым использованием.
В этом продукте используется многоосевой цифровой метод управления положением и поддерживается до 6-осевого соединения, 4 из которых имеют функции контроля положения. Подходит для всех станков с ЧПУ, использующих позиционное управление, плазменной, лазерной и газокислородной резки.
Контроллер F7600 работает под управлением операционной системы реального времени Linux. Оснащен чипом Cortex-A8 и сверхбольшим программируемым устройством FPGA.
Основываясь на оригинальном планировании траектории, прогнозировании скорости и управлении углами, в данной серии внедрена технология ускорения и замедления S-типа станка, а также технология интерполяции B-сплайна. Благодаря чему управление инструментом стало более стабильным, а механизм защиты более полным.
Функции
- Интегрировано более 90 стандартных графических библиотек.
- Поддерживает код EIA и различное программное обеспечение для раскроя, такое как FLCAM, Fastcam и SigmaNest. Поддерживает суффикс TXT, CNC, NC, MPG, B3 и другие форматы G-кода.
- Поддерживает общие команды кода ESSI
- Поддержка стандартной клавиатуры и мыши USB
- При добавлении прорезей, исходный размер заготовки и размер с прорезями отображаются одновременно, что интуитивно и удобно
- Графическая коррекция стальных пластин, лазерное позиционирование
- Настраиваемая система координат, поддерживающая все восемь возможностей двумерных координат.
- Обрезка кромок сокращает время предварительного нагрева толстых стальных листов.
- Функции портов ввода и вывода, а также типы портов (нормально открытый и нормально закрытый) можно настроить.
- Кислородный газ, плазма, порошковое напыление, демонстрационный и другие режимы
- Автоматическое ограничение угловой скорости эффективно предотвращает вибрацию станка
- Начальный ряд и номер удара можно выбрать произвольно.
- Динамическое/статическое графическое отображение обработки, увеличение/уменьшение изображения, динамическое отслеживание точек резки в увеличенном состоянии
- Быстрая настройка общих параметров, ускорение и замедление в реальном времени во время движения и т. д.
- Функция защиты памяти точки останова при сбое питания
- Информационная статистика, такая как количество обрабатываемых деталей, время работы, количество перфораций и т. д.
- Поддержка автономного обновления диска U
- Полномочия по управлению классами для облегчения управления производителем
- Статистика работы системы и отображение статуса в реальном времени
- Поддерживает USB-мышь и клавиатуру, сенсорное управление, более интуитивное взаимодействие человека с компьютером.
- Поддержка передачи сетевых данных, реализация системной сети и операции мониторинга в реальном времени (поддерживается последующими обновлениями)
- Зарезервировано несколько интерфейсов связи CAN, RS485, RS232 и т. д.
- Поддерживает обратную связь от энкодера для достижения более точной резки
- Поддерживает алгоритм двустороннего привода портала
Технические данные
- Количество осей соединения: 2-осное соединение (может быть расширено максимум до 6 осей)
- Точность управления: ±0,001 мм
- Привод двигателя: импульс + направление
- Частота импульса: 4M
- Скорость бега: 30 м/мин.
- Источник питания: входная мощность 24 В постоянного тока, мощность более 80 Вт.
- Испытание статического электричества: ± 4 кВ
- Вход и выход: 16 входов, 16 выходов, полная изоляция оптопары
- Рабочая среда системы: температура от -10℃ до +60℃, относительная влажность 0–95% без конденсации;
- Память: 4 ГБ + жесткий накопитель 120 ГБ
