Описание

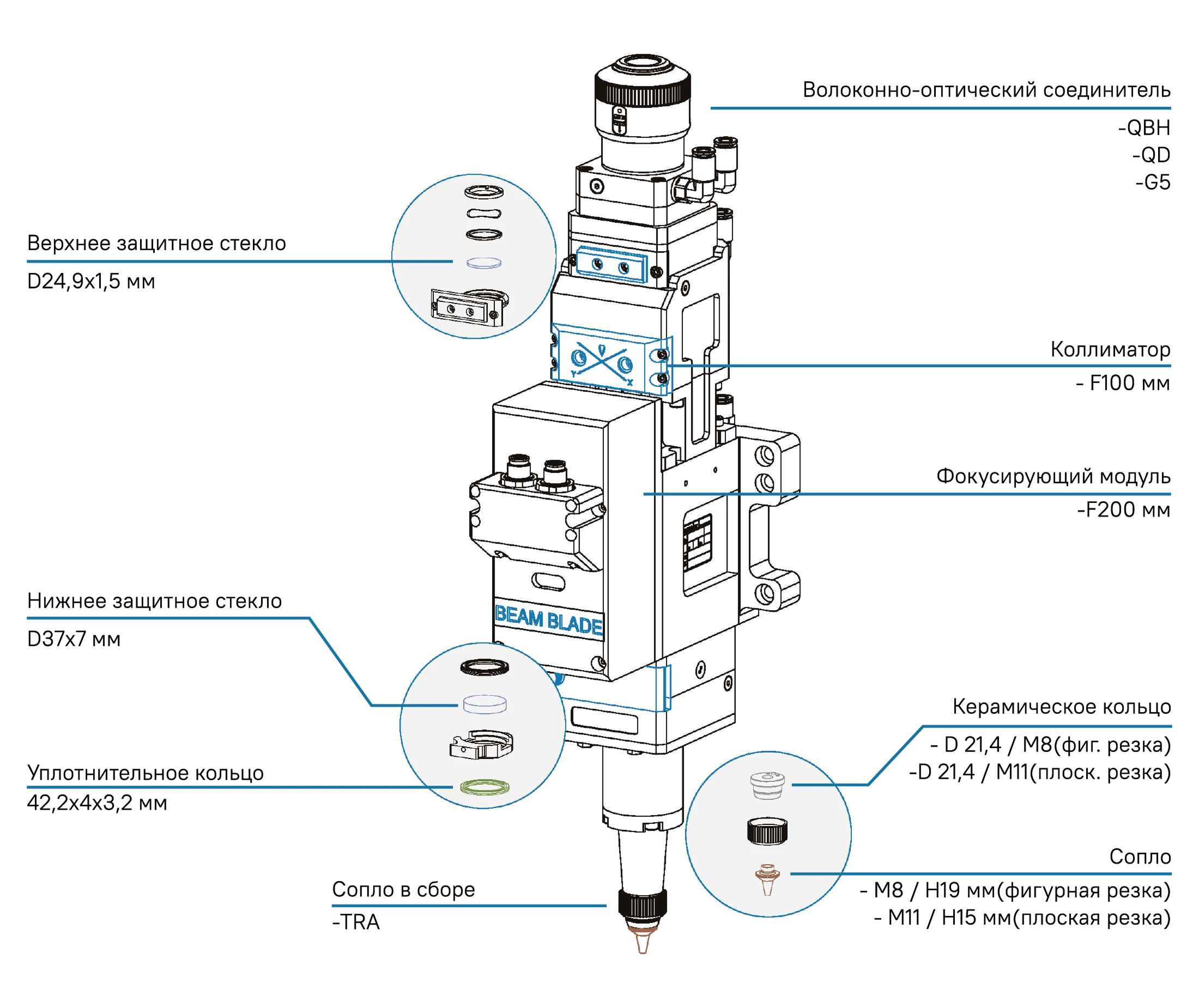

Лазерная головка RayTools BD08K — новое решение для труборезов мощностью до 8 кВт, замена BM114TS. Имеет узкую сопловую часть, что позволяет обрабатывать самые сложные заготовки.
Основные преимущества:
- Малый вес обеспечивает высокую скорость перемещения
- Оптимизированные оптика и плавность подачи воздуха повышают качество и эффективность резки.
- Для коллимации и фокусировки используются линзы с большой незатененной апертурой, обеспечивающие наилучший баланс оптических характеристик и качества резания.
- Головка оснащена волоконно-оптическими соединителями QBH, QD, G5 и других типов для подключения различных волоконных лазерных источников.
- Надежная герметизация защищает оптику от загрязнений.
- Замена линзы производится быстро и удобно, благодаря выдвижной конструкции.
- Автоматическая регулировка точки фокусировки.
- Максимальное ускорение привода фокусирующей линзы — 10 м/с2
- Максимальная скорость перемещения — 6 м/мин.
Технические характеристики
| Мощность | 8 кВт |
| Коннектор волоконного лазера | QBH, QD, G5 |
| Фокусирующая линза | 200 мм |
| Коллиматорная линза | 100 мм |
| Диапазон автофокусировки | -12мм ~ +16мм |
| Защитные стекла, диаметр | 24.9 мм * 1.5 мм (верхнее) / 37 мм * 7 мм (центральное, нижнее) |
| Диаметр наконечника сопла | 1.2-4.0 мм |
| Выравнивание луча | Коллиматор по X по Y |
| Точность выравнивания луча | ± 1 мм |
| Давление газа | <30 бар |
| Вес | ~5 кг |
