Описание
КОРПУС МАШИНЫ
сверхмощная конструкция машины
- Коробчатая конструкция — сварка из толстой стали,
- Дополнительная обработка — фрезирование балки
- Конструкция машины для тяжелого режима работы
- Полностью обработанная отжигом
- Отличная жесткость и интенсивность

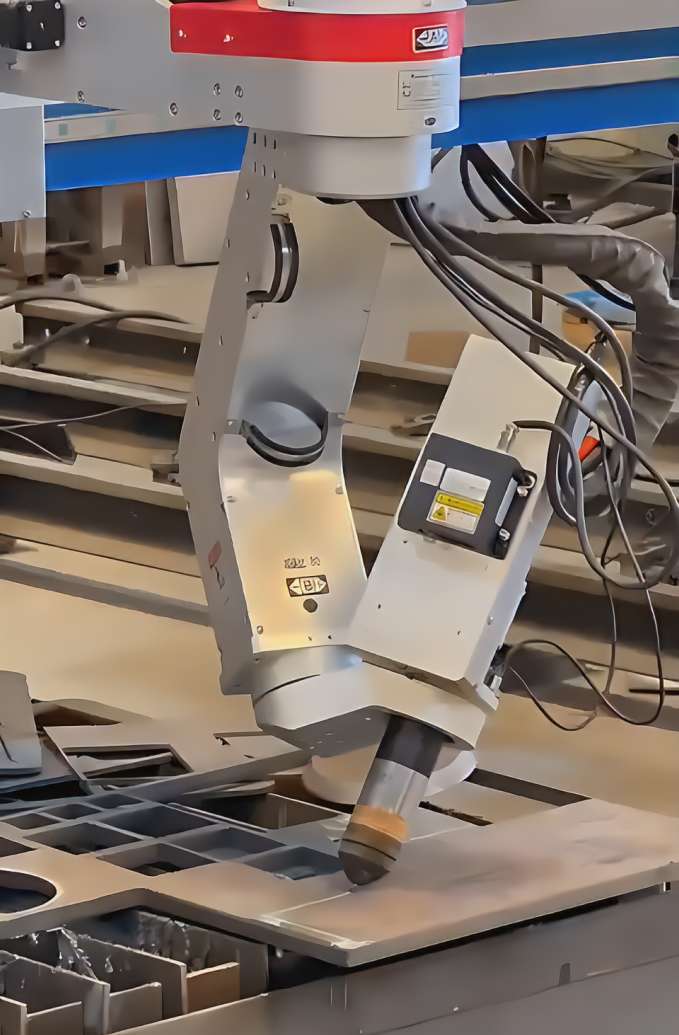

КОФИГУРАЦИЯ ПОВОРОТНОЙ ГОЛОВЫ
- Система управления скашиванием кромок SF-5610PK
- Механизм поворота угла фитинга SF-HZ82
- Регулировка высоты SF-HC25PC
- Лазер прибор для измерения расстояния aser SF-FLMD02
- Перекрестный лазерный локатор SF-LLS02
- Программное обеспечение для раскроя фасок
- Программное обеспечение для раскладки стальных пластин СТАРКАМ
- Беспроводной контроллер SF-RF06C
- Модуль связи преобразования (серводвигатель заказчика должен быть оснащен абсолютным энкодером) SF-CRM01
- Коробка передач сигнала двигателя SF-ZH04

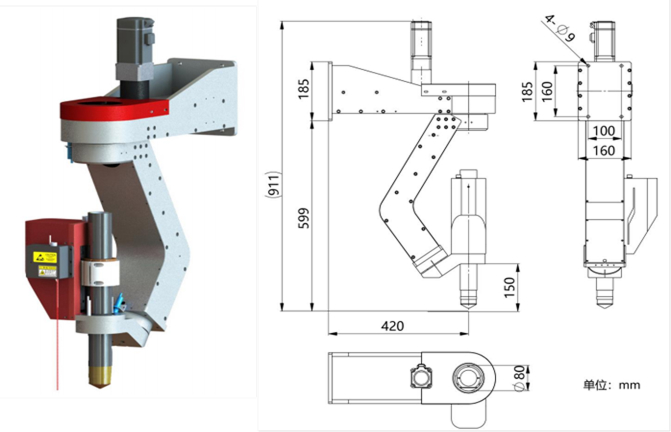

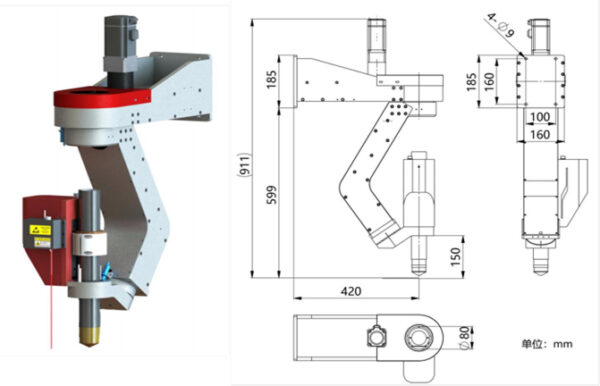

Механизм поворота SF-HZ82

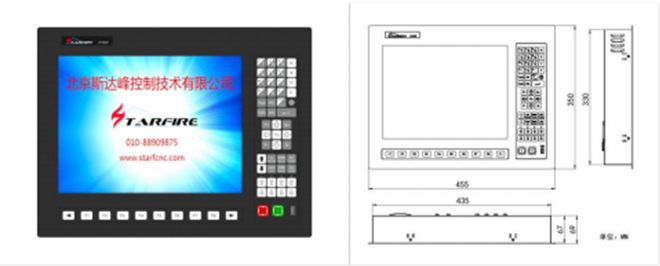

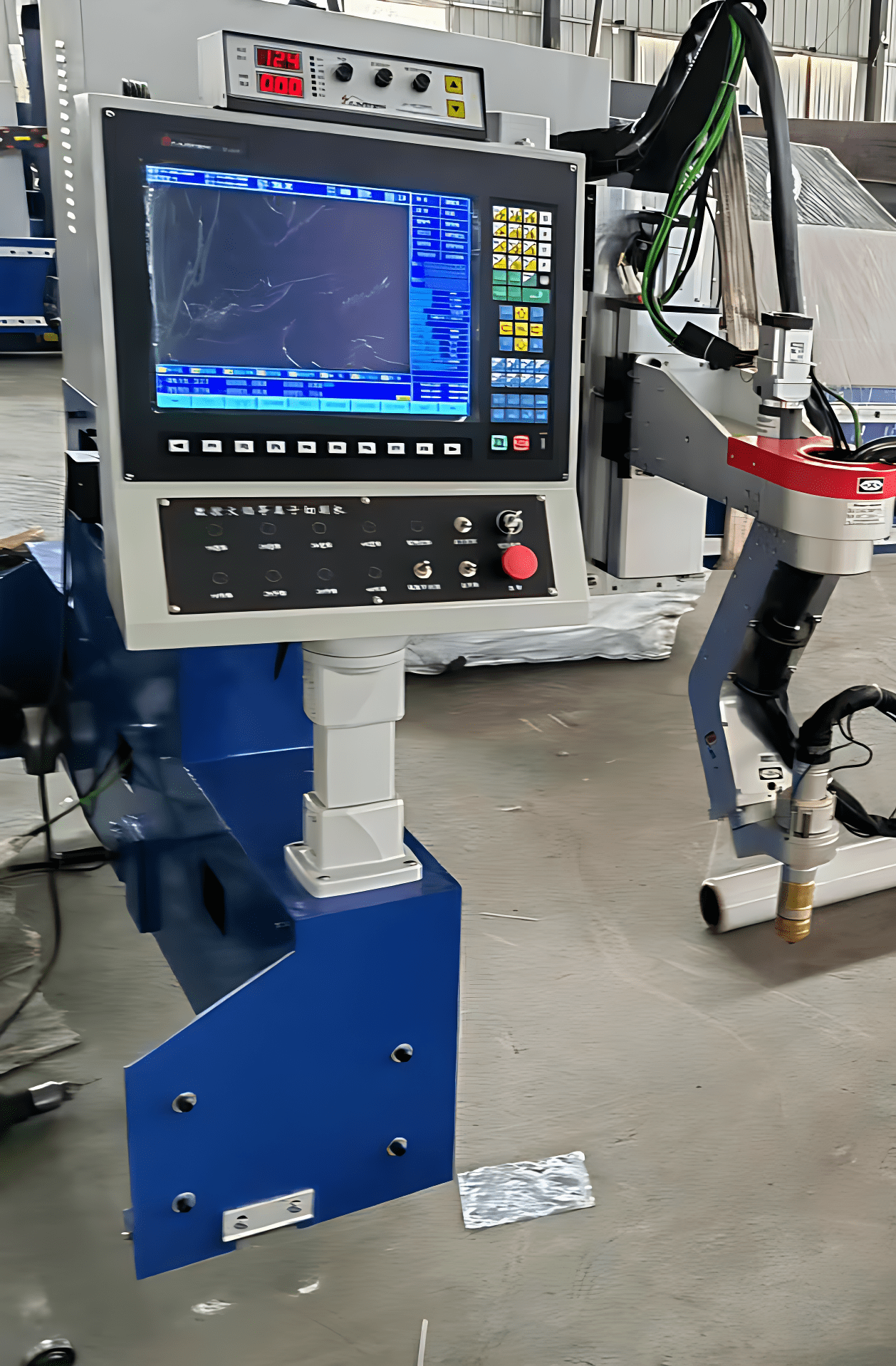

Система ЧПУ SF-5610PK

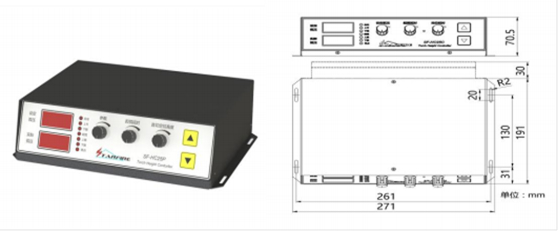

Регулировка высоты SF-HC25PC
Удлиненный прямой скос. При выполнении плоской резки по-прежнему требуется контроль высоты напряжения дуги. SF-HC25P имеет функцию памяти зажигания дуги. При резке под углом увеличьте высоту SF-HC25P, чтобы запомнить напряжение дуги, генерируемое на высоте резки. Он обладает высокой точностью и также может достигать цели эффективного контроля высоты.
Лазерный дальномер SF-FLMD02
- Точность измерения < 0,1 мм
- Частота дискретизации 1К Гц
- С защитной дверцей.
- Система автоматически обеспечивает измерение высоты с помощью сетки, чтобы гарантировать эффективный контроль высоты в течение всего процесса резки.

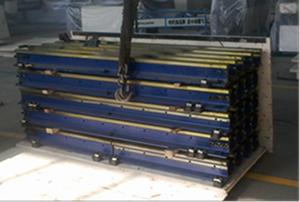

КОНСТРУКЦИЯ РАБОЧЕГО СТОЛА
Общие габариты стола (ШхДхВ): 2200х6100х550мм
Вентиляционное оборудование, его состав и производительность подбираются специалистами исходя из общего размера стола, мощности (производительности) плазменной системы и удалённости установки ФВУ.
Модульный (наборный) секционный стол с вентиляционной шахтой и пневматическим управлением клапанами вентиляции.
Общая конструкция стола, в зависимости от ширины и длинны, набирается из состыкованных друг с другом отдельных модулей.
Каждый модуль стола разделён на три секции, внутри каждой находится съёмная шлакоприёмная ванна.
Решётка стола имеет сменные ламели (рёбра).
В конструкции стола предусмотрена секционная система дымоудаления, увеличивающая эффективность вентиляционной системы. Каждая секция стола соединяется с общим вентиляционным каналом через пневмоуправляемую заслонку. Во время работы машины, вытяжка производится непосредственно из секции, над которой производится резка. Каждая вентиляционная шахта стола заканчивается фланцем Ф315мм для подсоединения обвязки вентиляционной системы.
Вся арматура пневматической системы управления клапанами вентиляции секций (пневмоцилиндры, пневмопереключатели и фитинги), производства Camozzi (Италия).
Управление пневмоцилиндрами производится с помощью электро пневмопереключателей из ЧПУ автоматически, в зависимости от местонахождения резака.
ИСТОЧНИК ПЛАЗМЕННОЙ РЕЗКИ

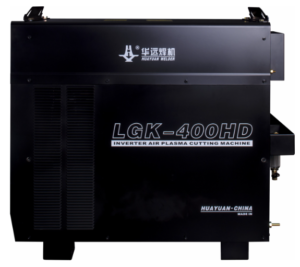

Huayuan LGK 400HD
- Источник плазменной резки Huayuan LGK 400HD
- Узел механизированного резака с соединительной муфтой 1-3/4 дюйма
- Провод механизированного рукава длина 15 м (Китай)
- Страна производства — Китай
- Максимальная толщина реза c края — 80мм
- Толщина реза на прожиг — 48мм
- Расход воздуха, л/час: воздух-11330,O2 кислород-3400, N2 азот-11330;
- Давление газа, бар: 6,2 +/- 0,621кПа;
- Тип газа: воздух,O2,N2;
- Входное напряжение 380VAC, 3PH, 50Hz/60Hz
400VAC, 3PH, 50Hz/60Hz - Максимальная мощность нагрузки 85KVA
- Номинальное выходное напряжение 50~200VDC
- Максимальный выходной ток 400A
- Напряжение холостого хода (OCV) 430VDC
- Номинальное значение рабочего цикла 100% @ 400A, at 40°C (104°F)
- Рабочая Температура -10 °C~40°C
- Размер горелки 1300*800*580
- Вес 256KG
- Сертификаты CE, ROHS

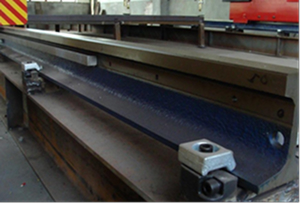

Направляющая для тяжелых условий эксплуатации для продольной передачи
- Реечно-зубчатая передача;
- Квадратные направляющие для горизонтальной передачи;
- 24-килограммовая сверхмощная направляющая для продольной передачи;
- Горизонтальные факелы, передаваемые стальным ремнем;
- Подшипник ведущего бренда Китая;

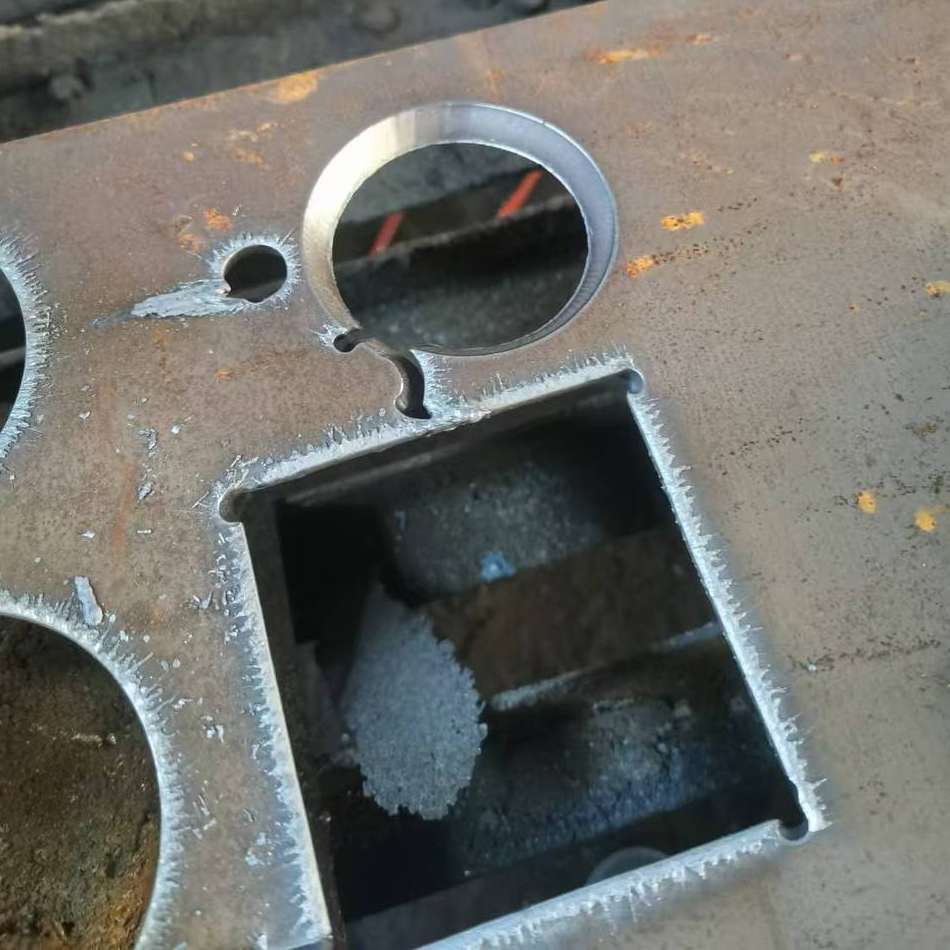

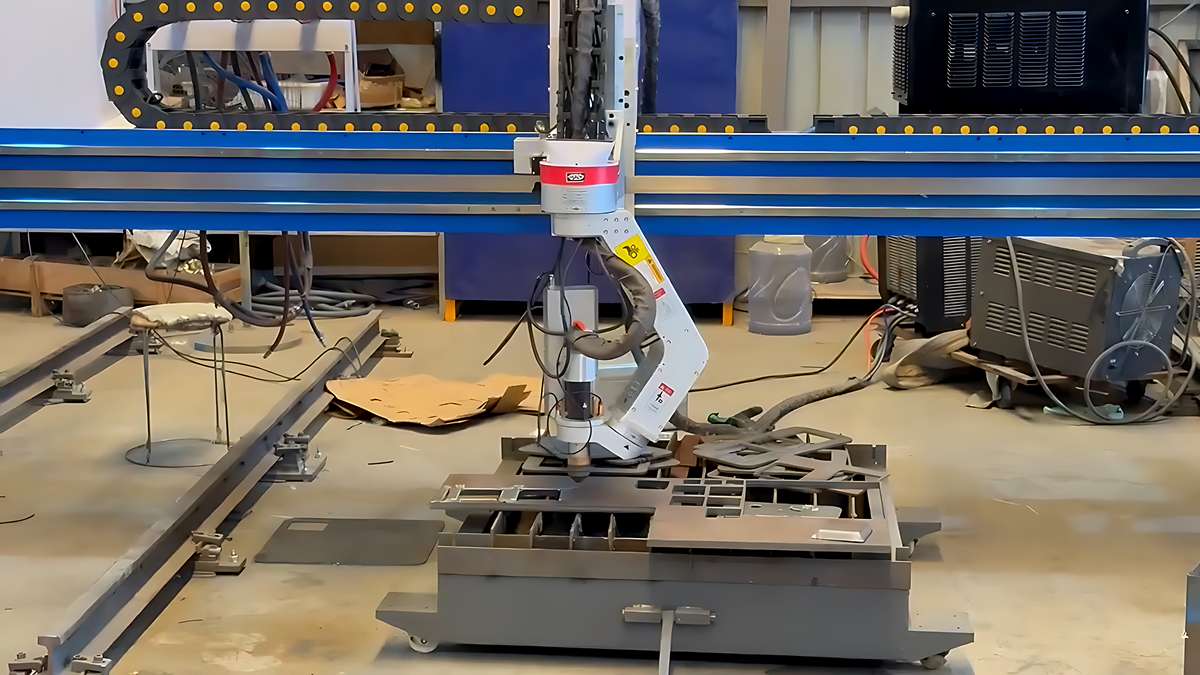

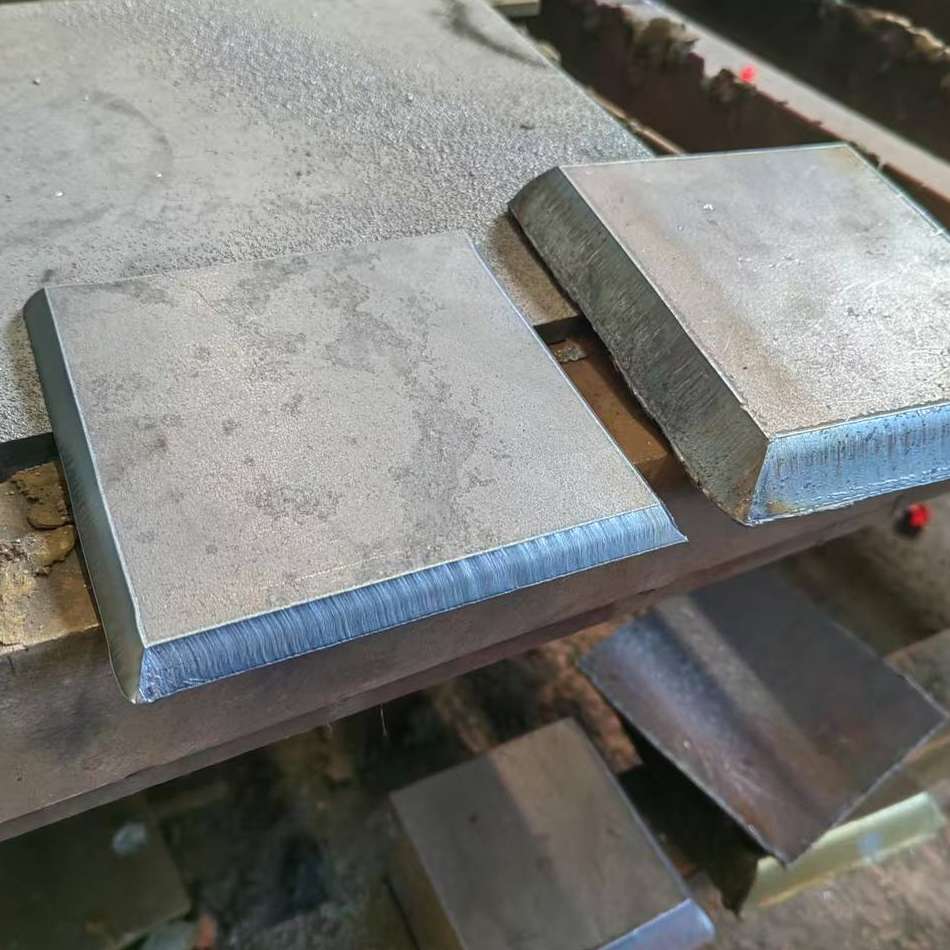

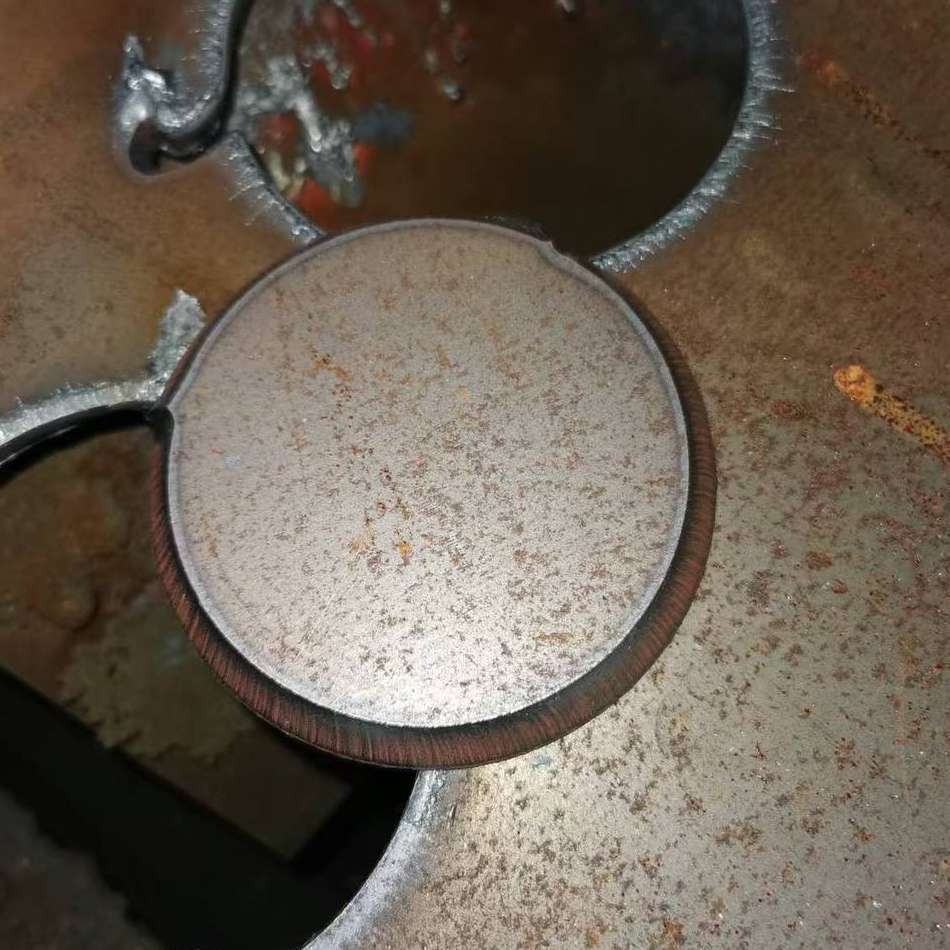

ПРИМЕРЫ РАБОТ
