Описание

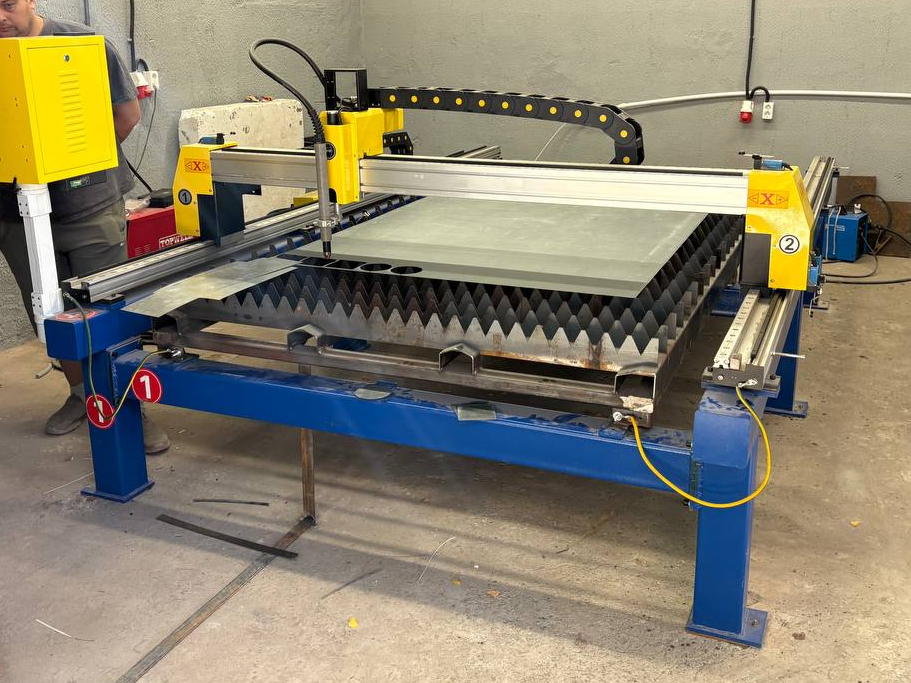

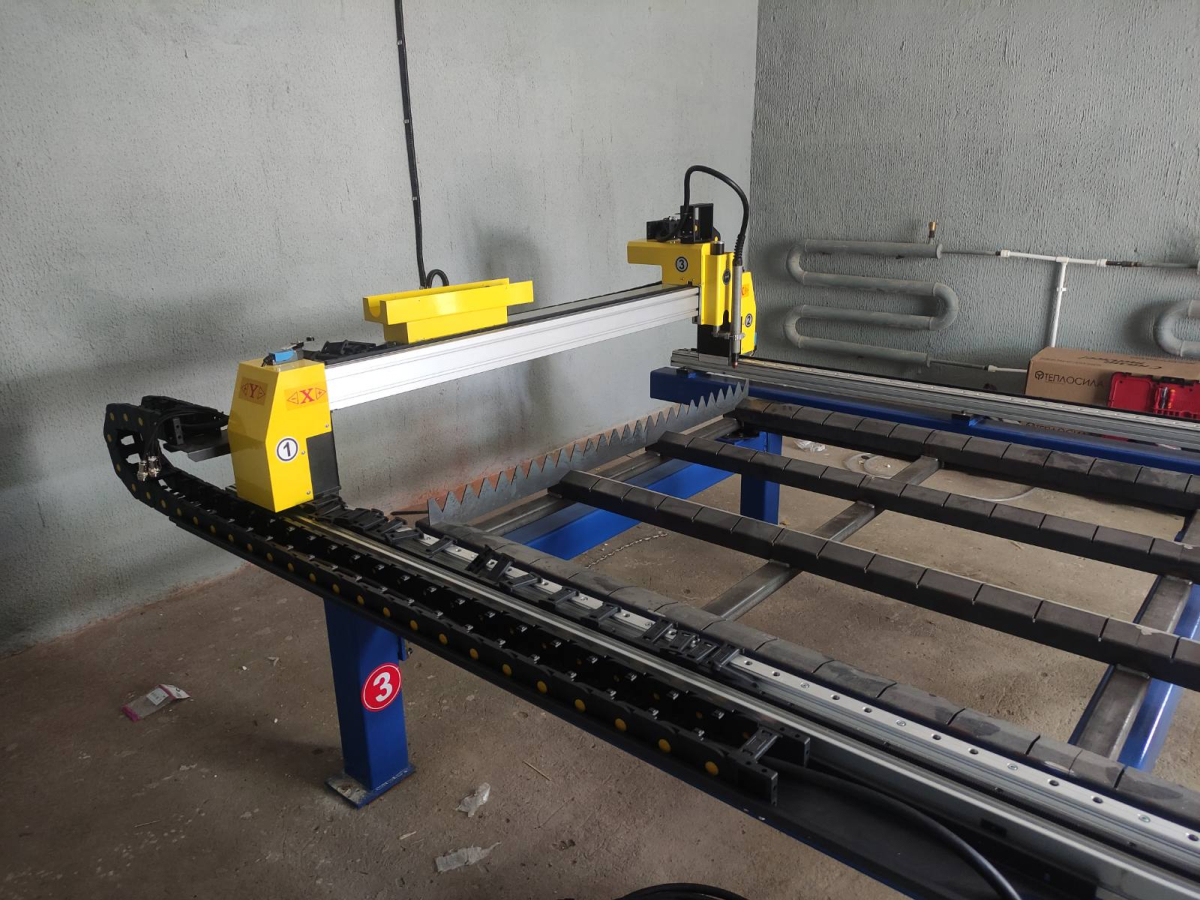

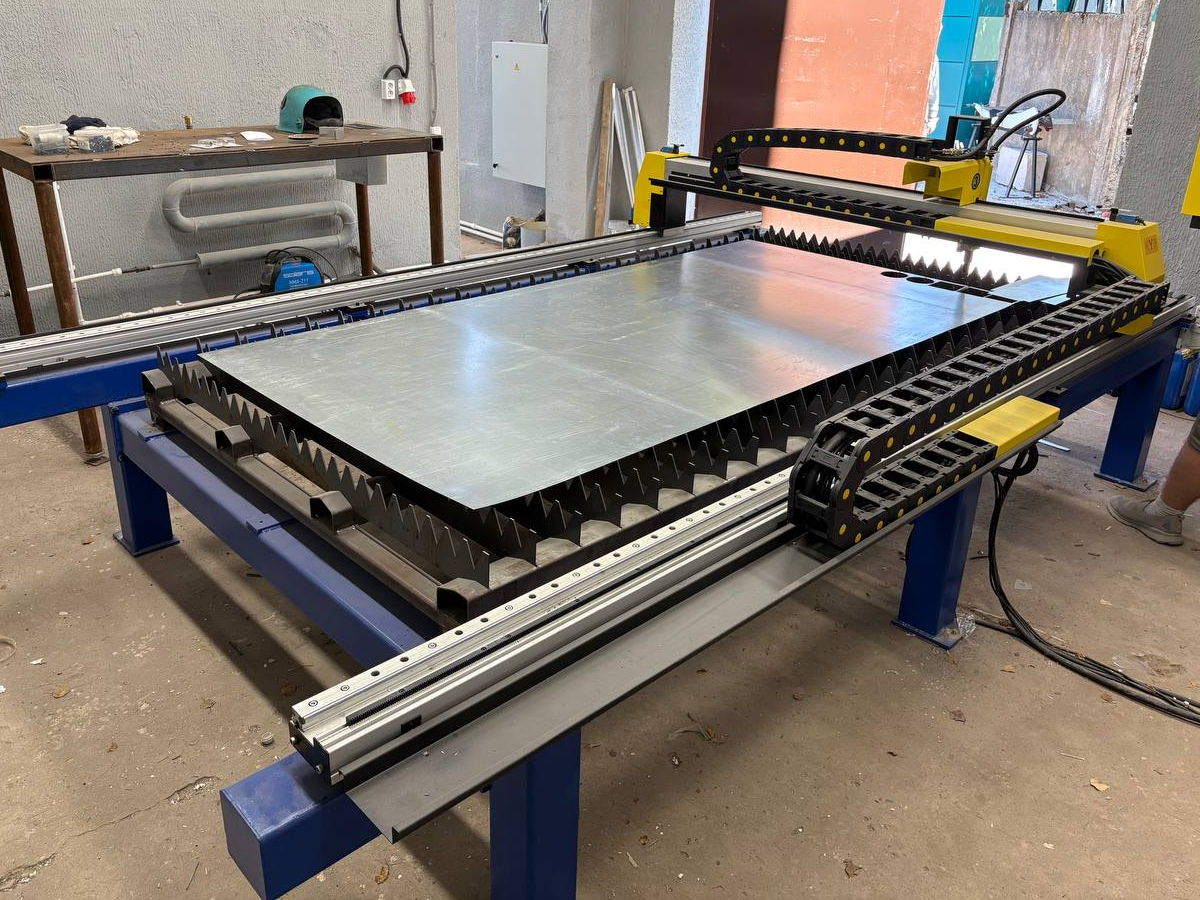

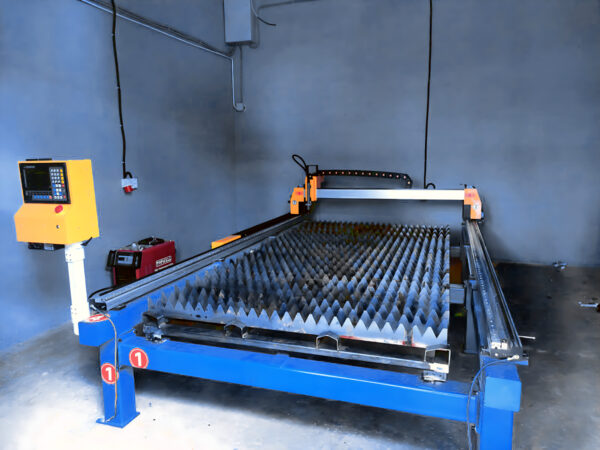

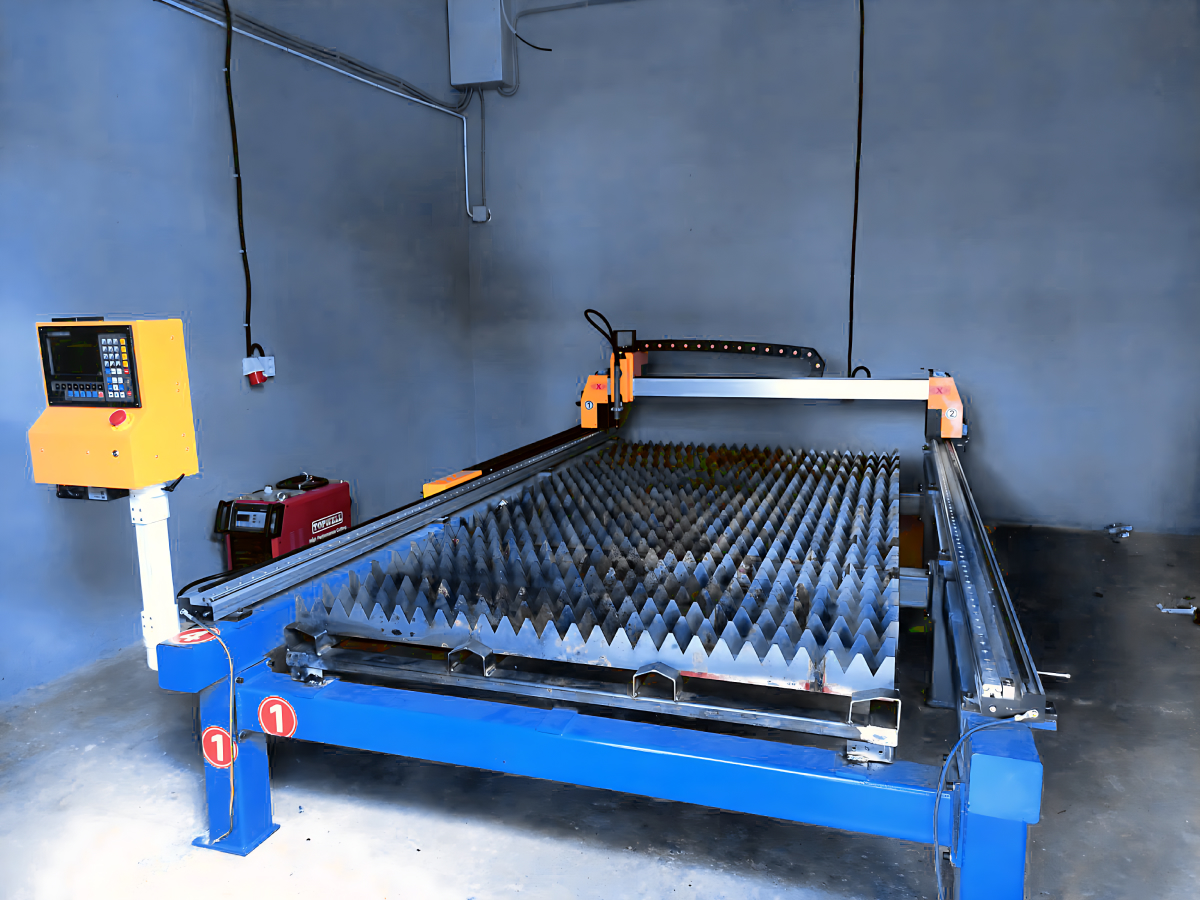

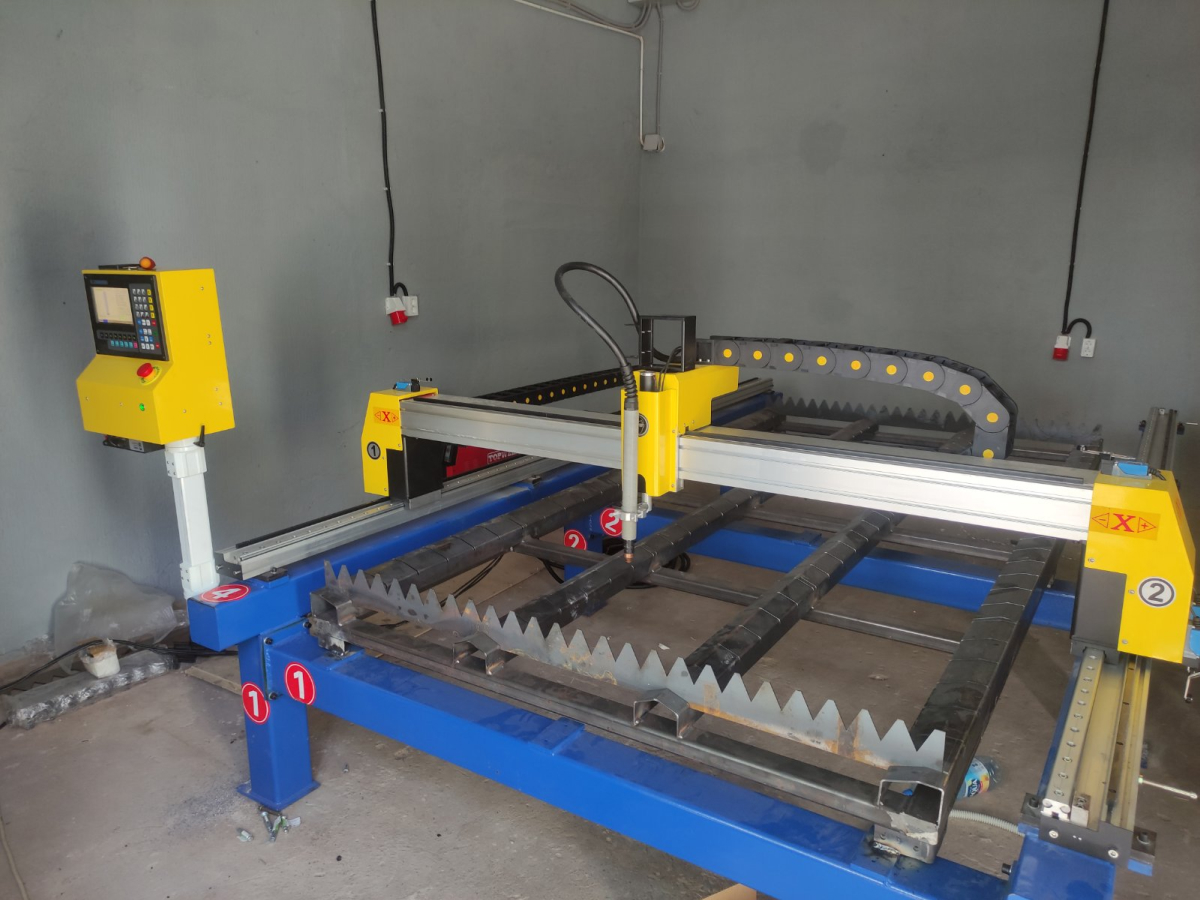

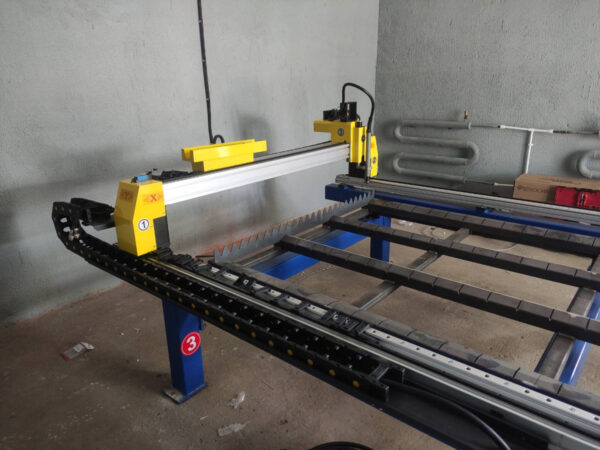

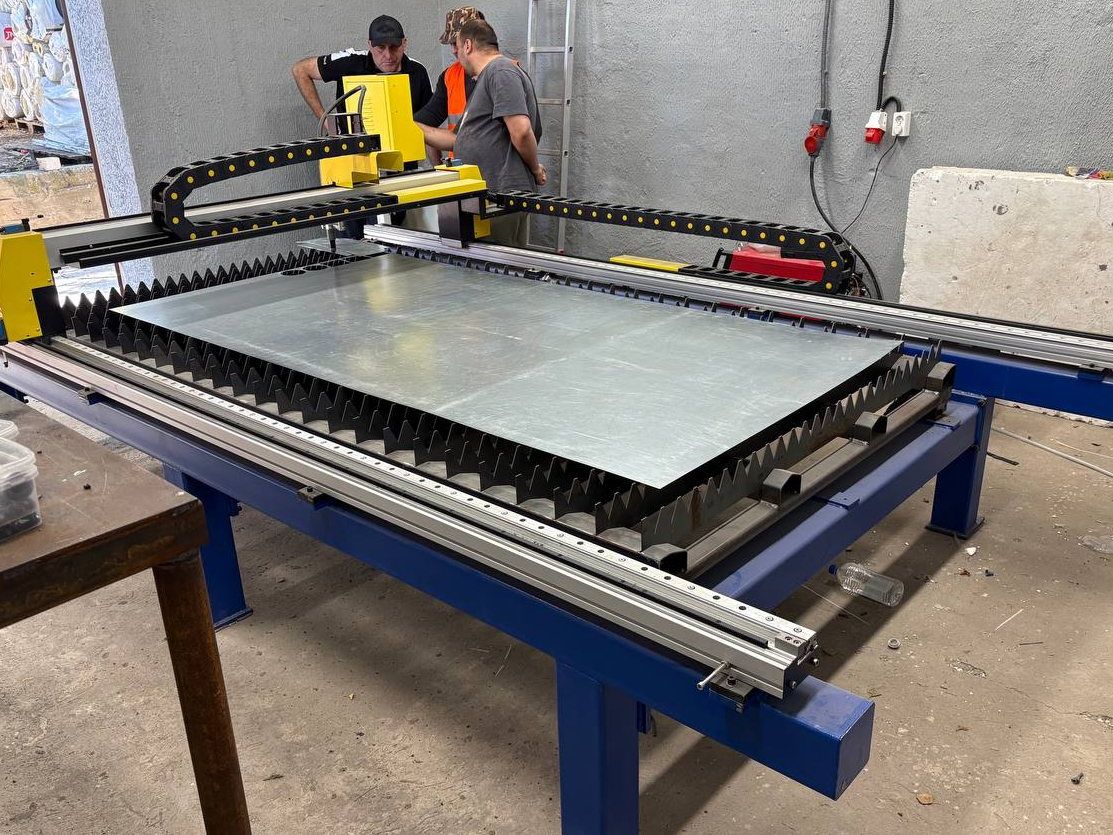

Станок плазменной резки с ЧПУ портального типа с источником TOP WELL 105 и рабочим столом 3000 х 1500 отличается высокой стабильностью работы и простотой в эксплуатации в сочетании с доступной ценой.

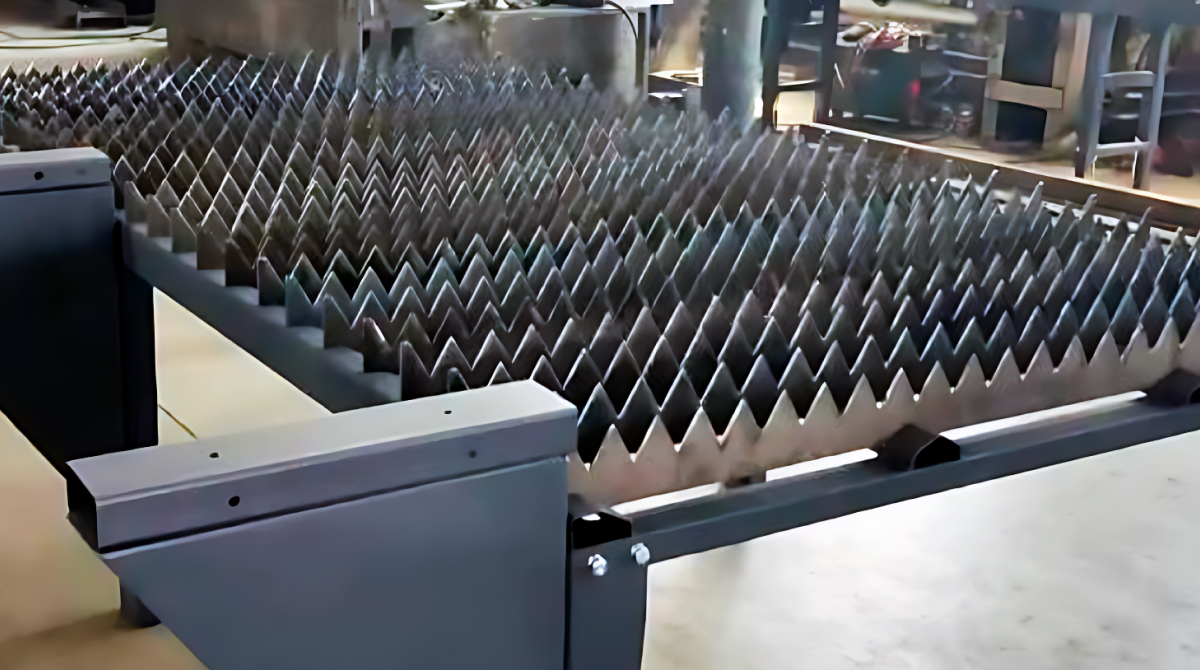

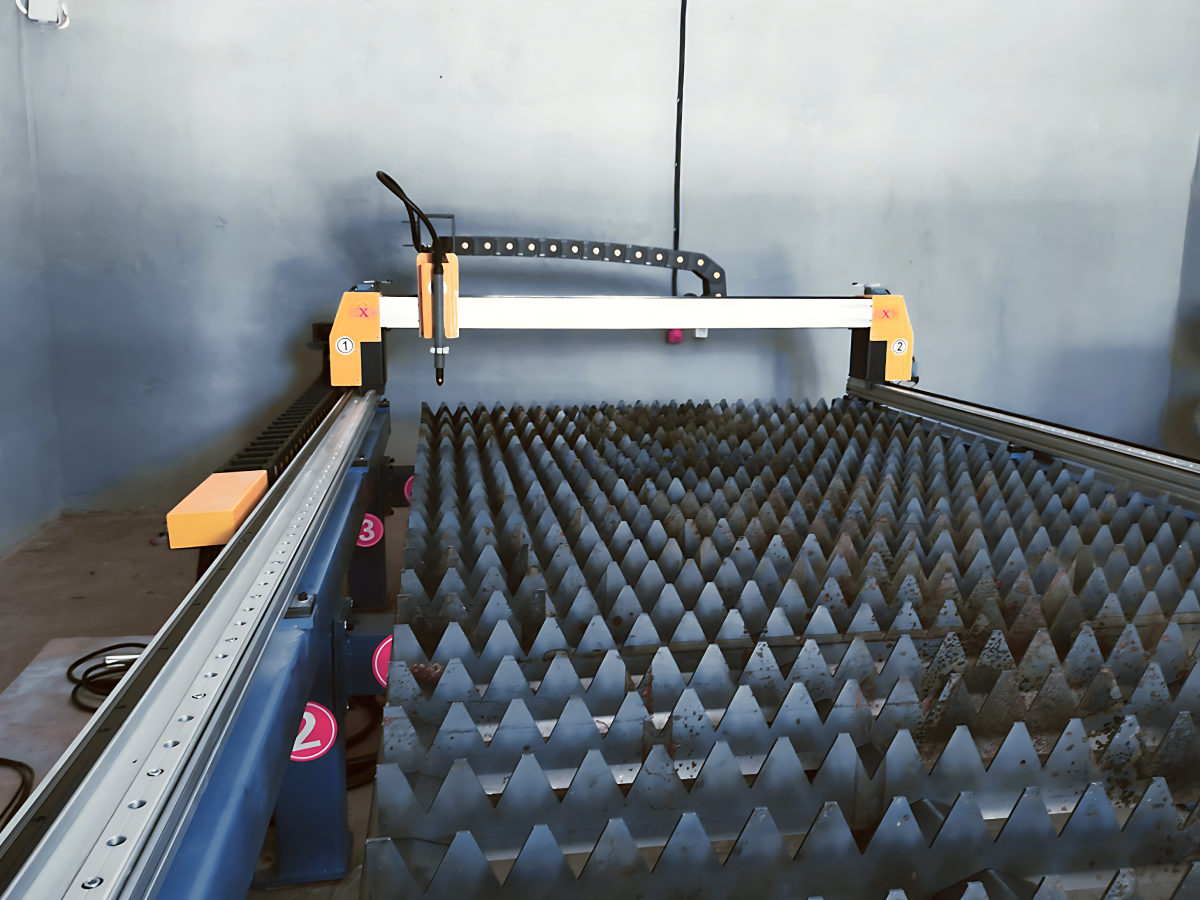

Рабочий стол
| Технология резки | плазменная и газовая |
| Ширина обрабатываемого листа | 1500 мм |
| Длина обрабатываемого листа | 3000 мм |
| Максимальная распределенная нагрузка_ | 400 кг/м2 |
| Толщина металла | 3 мм |
| Рабочая температура | 0° — 80° |
| Ламели | сменные |
| Габариты стола | 1600 х 3100 х 800 мм |
| Вес | 390 кг |

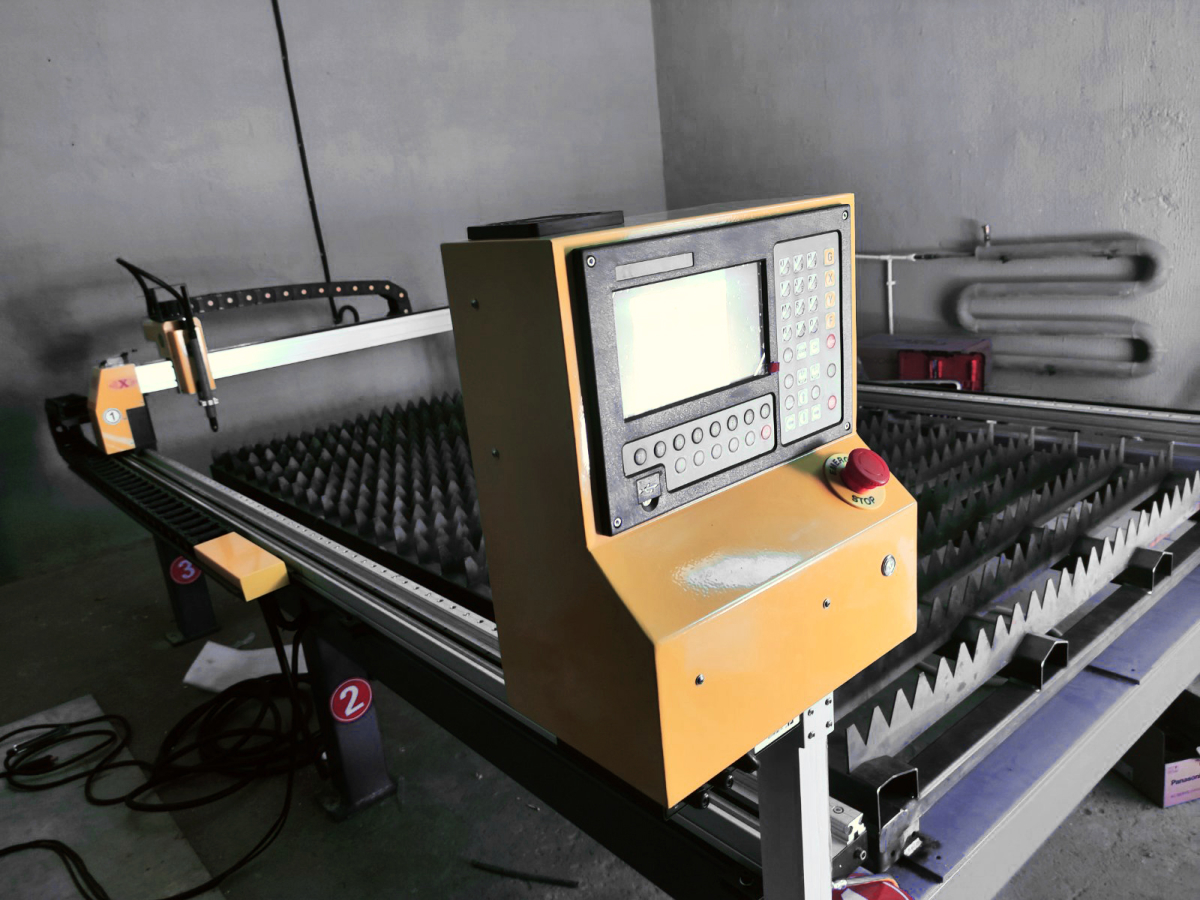

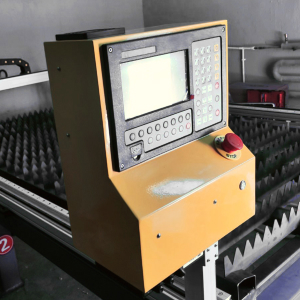

Система контроля
Основные параметры и конфигурация:
- Главный MCU: чип ARM 9 промышленного класса.
- Номер оси управления: 2-осевая связь (возможность надстройки 3-осевой связи)
- Максимальное количество строк программы: 150 000
- Хранение файлов: электронный диск
- Пространство пользовательской программы: 256 МБ
- Точность управления: ± 0,001 мм
- Диапазон координат: ± 99999,99 мм
- Максимальная частота импульсов: 250 кГц
- Максимальная скорость бега: 25 м/мин
- Разрешение класса времени: 10 мс
- Рабочий источник питания системы: вход источника питания постоянного тока + 24 В постоянного тока
- Рабочая среда системы: температура 0℃до + 55℃; относительная влажность 0-95% без конденсации
- Периферийный интерфейс: USB
- Клавиатура: пленочная клавиатура PCB, интерфейс PS/2, пресс Omron
- Корпус: вся металлическая конструкция полностью экранирована, устойчива к электромагнитному излучению, помехам, антистатична
- Специальная конфигурация: полная серия F2000 с дополнительным сенсорным экраном, беспроводной пульт дистанционного управления на 100 м, проводной пульт ручного управления.
- Поддержка газообразного кислорода, плазмы, порошкового распыления, демонстрации
Характеристики системы:
- Библиотека резов
- Масштаб фигуры, вращение и зеркальное отображение
- Матрица графа, шахматное, повторяющееся расположение
- В зависимости от толщины стальной пластины ее можно автоматически ограничить по углу, чтобы эффективно предотвратить чрезмерное горение
- Метрический/британский переключатель
- Коррекция графической пластины
- Настраиваемая система координат
- Резервное копирование системы и параметров, онлайн-подъем
- Меню управления на всех языках
- При сбое питания работает защита памяти от точки останова.
- Отображение динамической/статической графики обработки, увеличение/уменьшение графика, увеличение состояния, динамическое отслеживание точек резания
- Поддержка gotai, TYPEIII |, PM2000 и другого программного обеспечения для специальных материалов.
- Функция шифрования и дешифрования: она может устанавливать различные права управления и соответствующие пароли для защиты прав и интересов управления
Источник плазменной резки
TOP WELL Procut 105MAX с плазмотроном аналог Hypertherm PMX105
| Длина шланг пакет | 7,5 м |
| Кабель заземления | 3м |
| Рабочий цикл | 105 А при 100% /40°С |
| Входные напряжения | 380V,3РН,50/60Грц |
| Мощность | 21,9 кВт |
| Номинальное выходное напряжение_ | 160 В постоянного тока |
| Напряжение холостого хода (OCV) | 350 В постоянного тока |
| Горелка | TP105 (PMX105), прямой тип |
| -Используемый газ | воздух |
| Рекомендуемый поток газа | 260л/мин с давлением 5,9 бар |
| Сертифицировано | CE, ROHS |
